Компания MSI неуклонно расширяет свое присутствие на рынке высокопроизводительных компонентов для ПК, и недавно они представили, возможно, один из самых интересных блоков питания за последние годы.

MSI стремится решить проблему, волнующую индустрию, связанную с современными мощными видеокартами и спорными разъемами 12V-2x6 (и ранее 12VHPWR). А также увелечением потребления электроэнергии, а заначит и требования к мощным блокам.

Сегодня мы рассмотрим их флагманскую модель - MPG Ai1600TS. Это гигантский блок питания мощностью 1600 Вт, имеющий сертификат 80 Plus Titanium и оснащенный надежным сетевым разъемом C19.

Полностью соответствующий стандартам ATX 3.1 и PCIe 5.1, его отличительной особенностью является GPU Safeguard+, встроенный микроконтроллер, который контролирует ток, протекающий через каждый отдельный контакт двух стандартных разъемов 12V-2x6.

Этот блок питания, выполненный в большом 190-миллиметровом корпусе, создан для энтузиастов сверхвысокого уровня, которым необходима огромная, стабильная мощность и непревзойденная уверенность в работе.

Быстрый вывод

Обзо	Краткая оценка
Главная фишка	GPU Safeguard+ - контроль каждого контакта 12V-2x6 с 4-ступенчатым предупреждением и отключением
Мощность и сертификаты	1600 Вт, ATX 3.1 / PCIe 5.1, 80+ Titanium (только при 115 В), фактически Platinum при 230 В
Качество сборки	Японские конденсаторы, транзисторы Vishay, отличная пайка, 12 лет гарантии
Плюсы	Надежная защита разъемов, огромный запас мощности, тихий вентилятор (остановка при малой нагрузке), стабильное напряжение
Минусы	Не достигает Titanium при 230 В, пульсации 12 В (~41 мВ) хуже, чем у лидеров, длинный корпус (190 мм), отсутствует чехол для кабелей
Вердикт	Покупают за безопасность и мощность, а не за рекордную эффективность. Идеален для систем с несколькими топовыми видеокартами

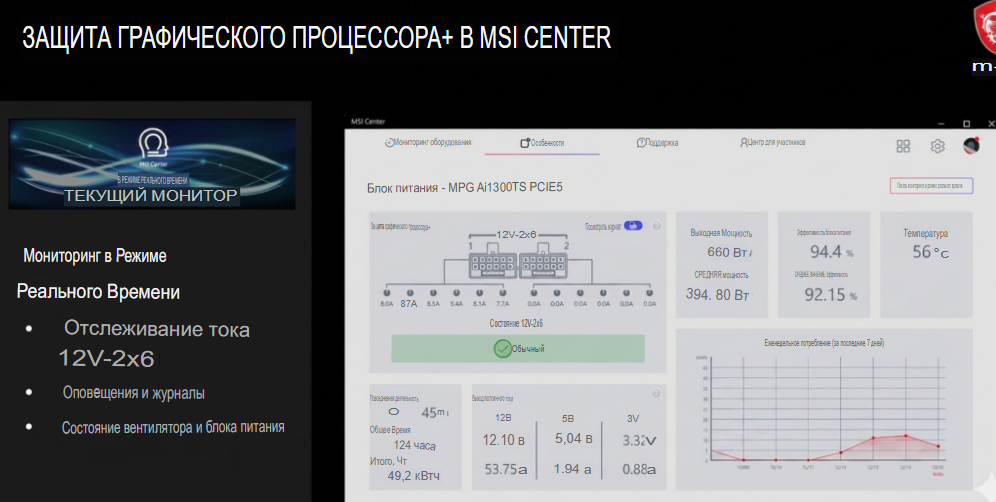

Прочее	Полностью модульный, разъем USB-C для мониторинга в MSI Center, выключатель питания не обесточивает блок (оставляет дежурное напряжение)

Технические характеристики

Модель	MPG Ai1600TS PCIE5
Вход переменного тока	100-240 В~, 15-10 А
Частота	50-60 Гц
+5В	22.0 А
+3,3 В	22.0 А
Совокупное напряжение +5 В и +3,3 В	120 Вт
+12В1	133.3 А
Коэффициент мощности	Активный
-12 В	Не указано
+5VSB	3,0 А/15 Вт
Максимальная мощность	1600 Вт (115-240 В~)/1200 Вт (100-115 В~)

Функции Блока Питания

Версия ATX12V	ATX 3.1
Эффективность	80 Plus TITANIUM
Габариты (размеры)	150 × 190 × 86 мм
PFC (корректор коэффициента мощности)	Активный
Вентилятор (куллер)	135 мм FDB
Безопасность	OVP OCP OTP OPP SCP UVP SIP NLO
Гарантия	12 лет

Упаковка и комплектующие

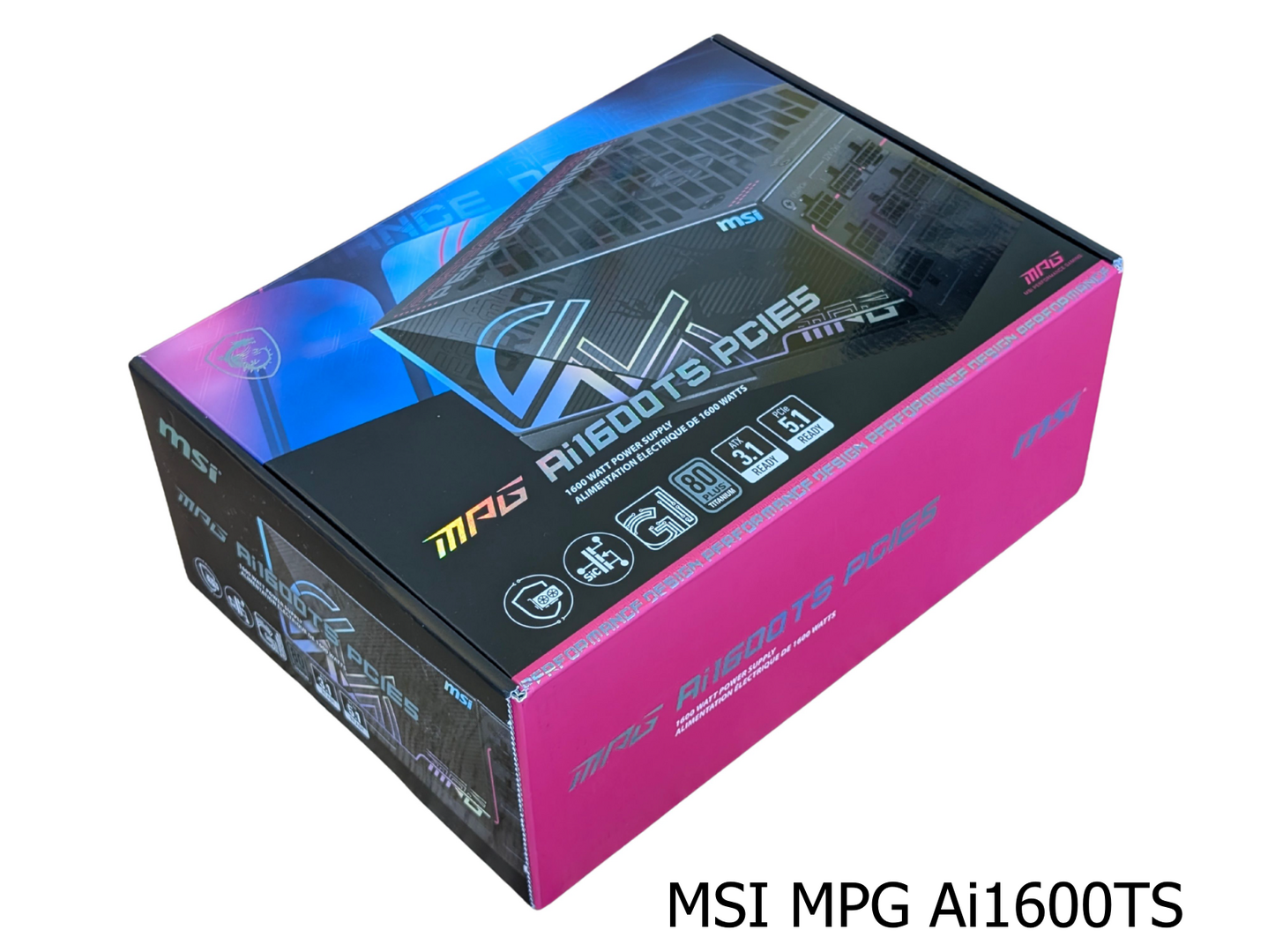

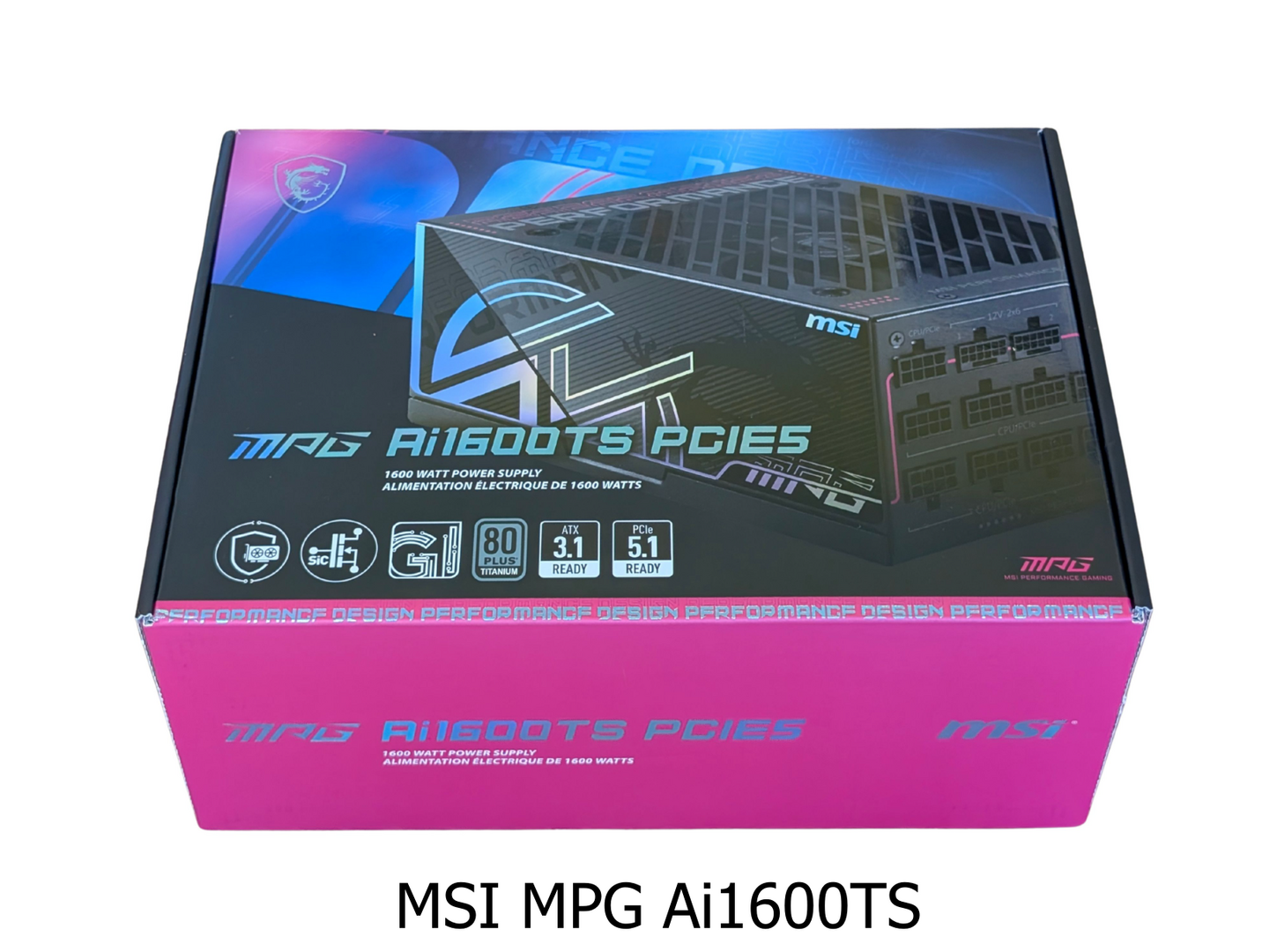

MSI MPG Ai1600TS - поставляется в очень яркой, фиолетово темно синей упаковке. На передней стороне мы видим логотип MSI и изображение самого блока с основными преимуществами!

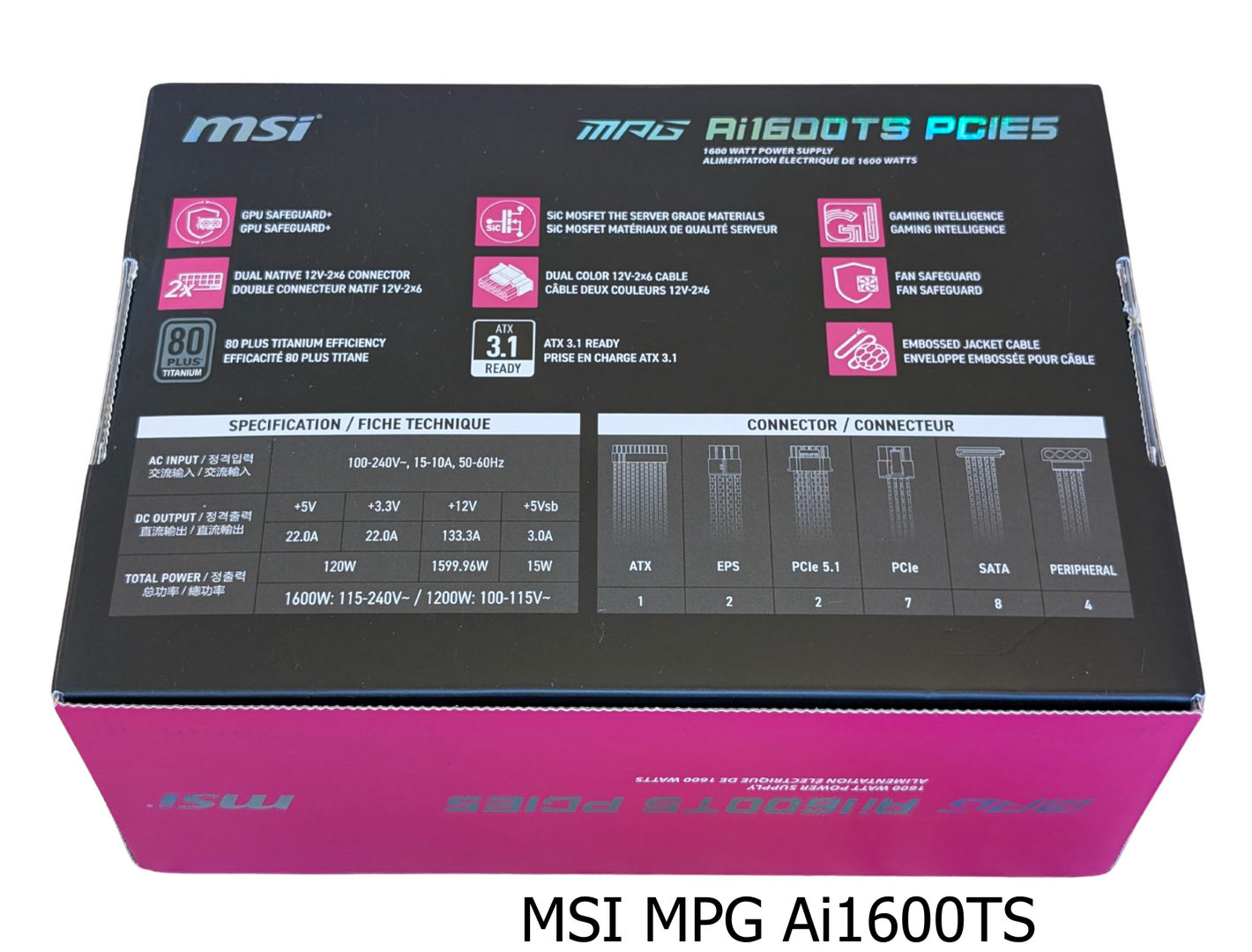

На обратной стороне упаковки находятся изображения кабелей с указанием их количества, таблица технических характеристик и блок-схемы функций.

Текст написан на двуязычном английском и французском языках, но в таблице технических характеристик есть строки с английским, китайским (упрощенным), китайским (традиционным) и корейским языками, несмотря на то, что заголовок таблицы написан на английском и французском языках.

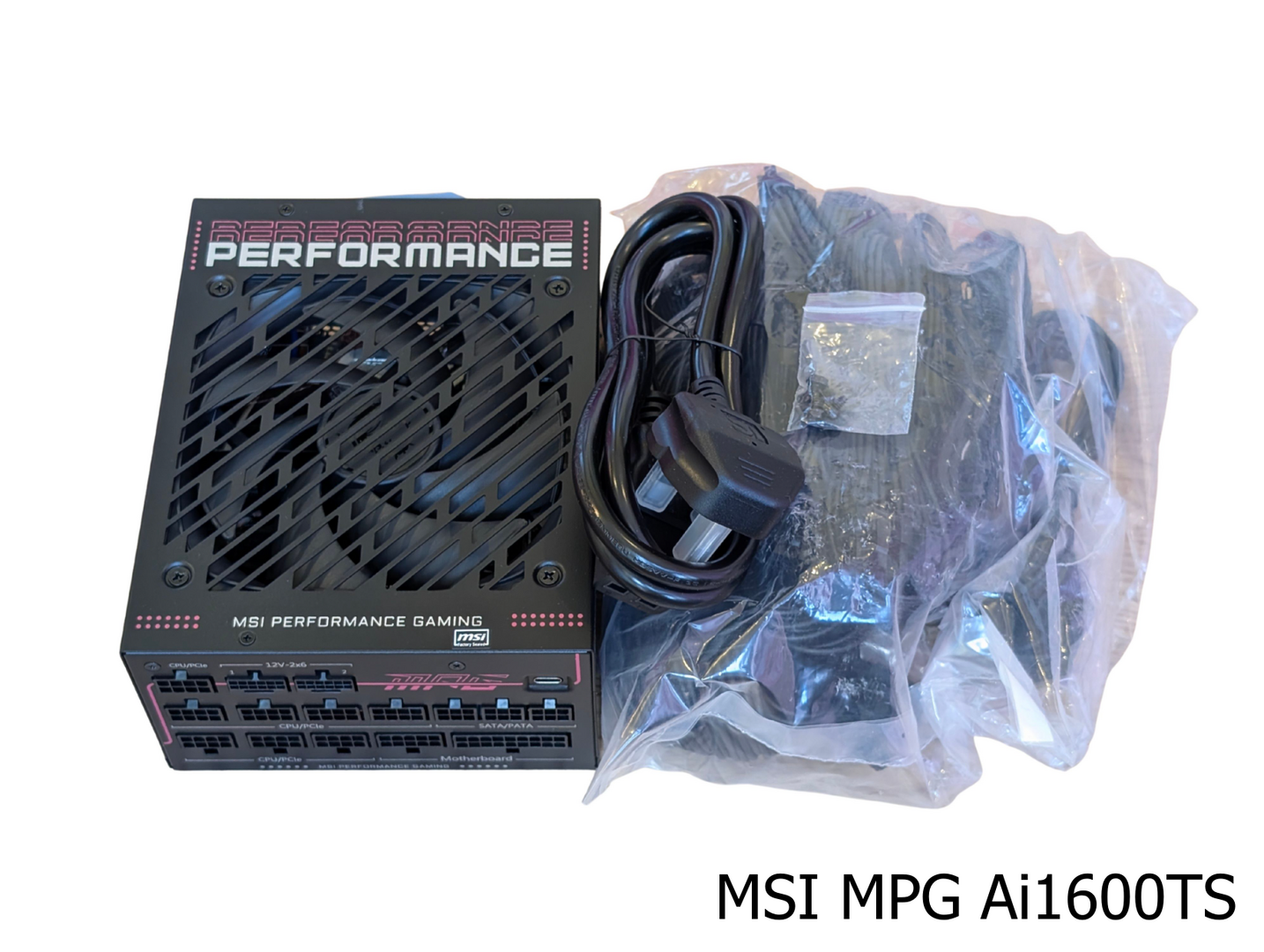

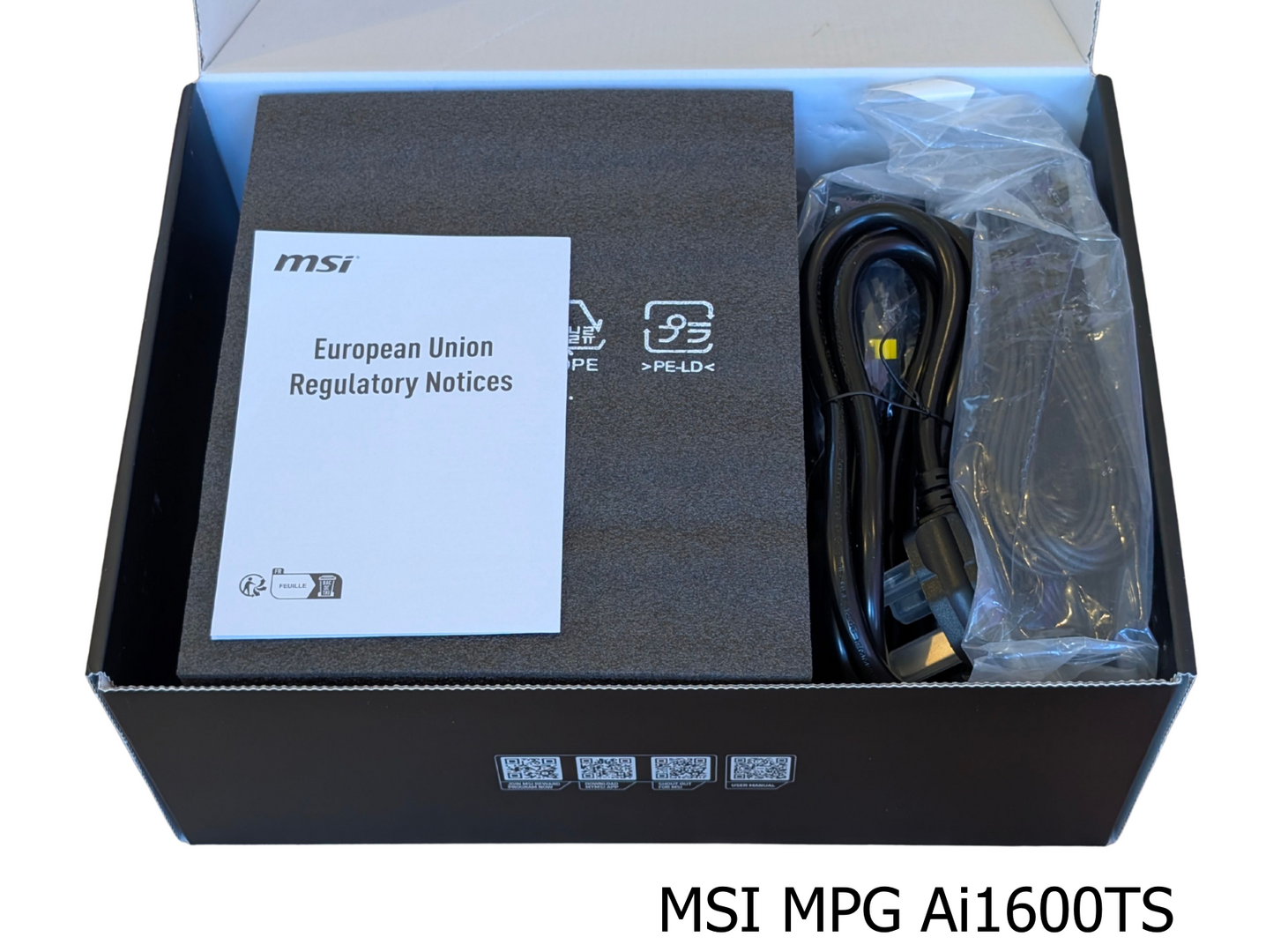

Открыв коробку, слева Вы обнаружите блок питания, надежно упакованный в пенопласт, а справа - кабели. Кабели упакованы в прозрачные пластиковые пакеты, чехол или тканевый мешок в комплект не входят.

Вот вся комплектация:

• Блок питания
• Инструкция и технические документы
• Шурупы
• Провода

Кабели

Обратите внимание, что блок полностью модульный!

Тип кабеля	Разъемы на кабель	Длина	Количество кабелей
ATX (24 контакта)	1	600 мм	1
EPS12V (процессор)	1	650 мм	2
PCIe 5.1 (12+4 контакта)	1	600 мм	2
PCIe (одиночный)	1	600 мм	5

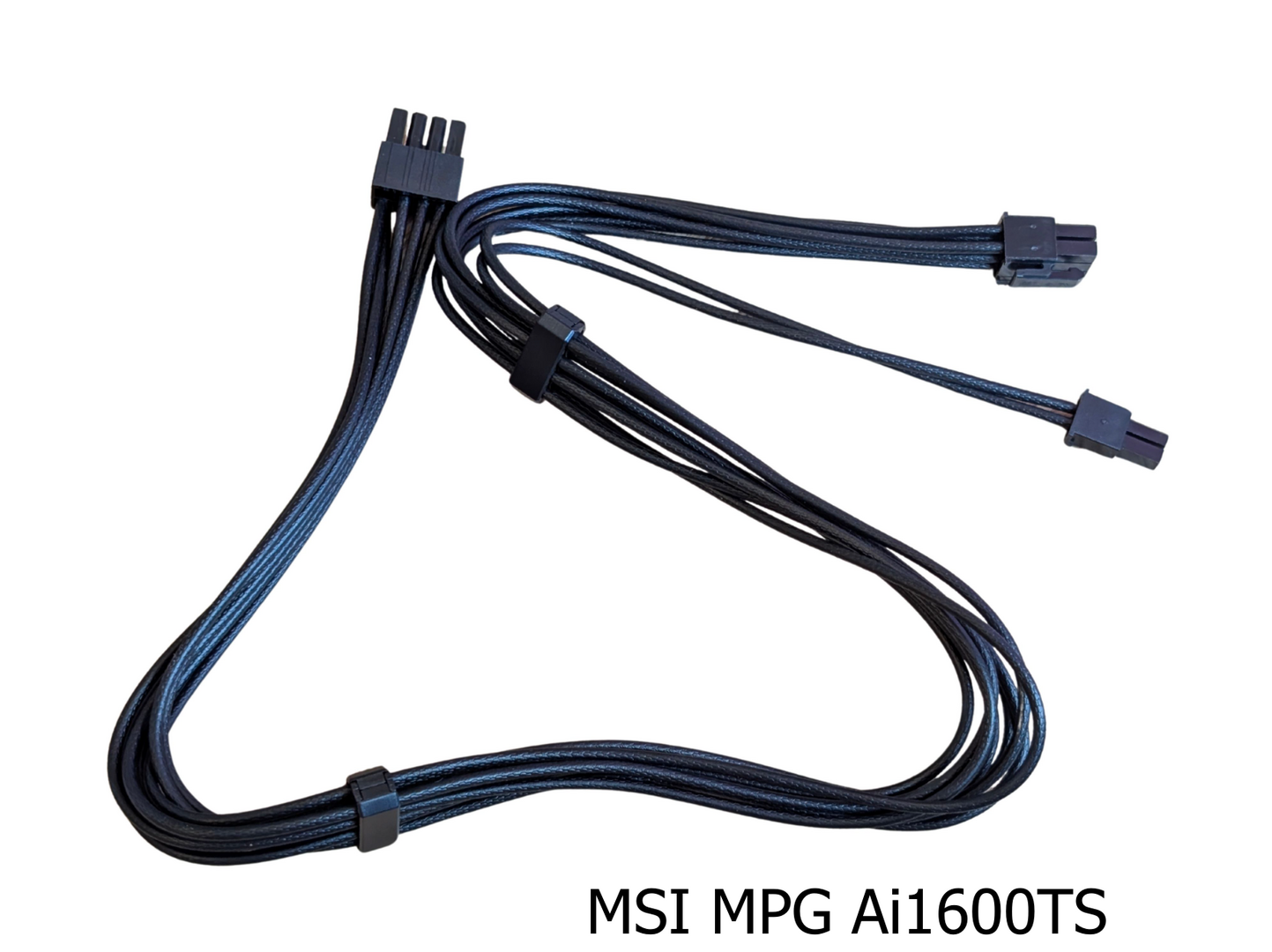

PCIe к двум PCIe	2	600 + 150 мм	1
SATA	4	500 + 150 + 150 + 150 мм	2
Периферийные устройства (4 контакта)	4	500 + 150 + 150 + 150 мм	1
USB-C - USB 2.0	1	600 мм	1

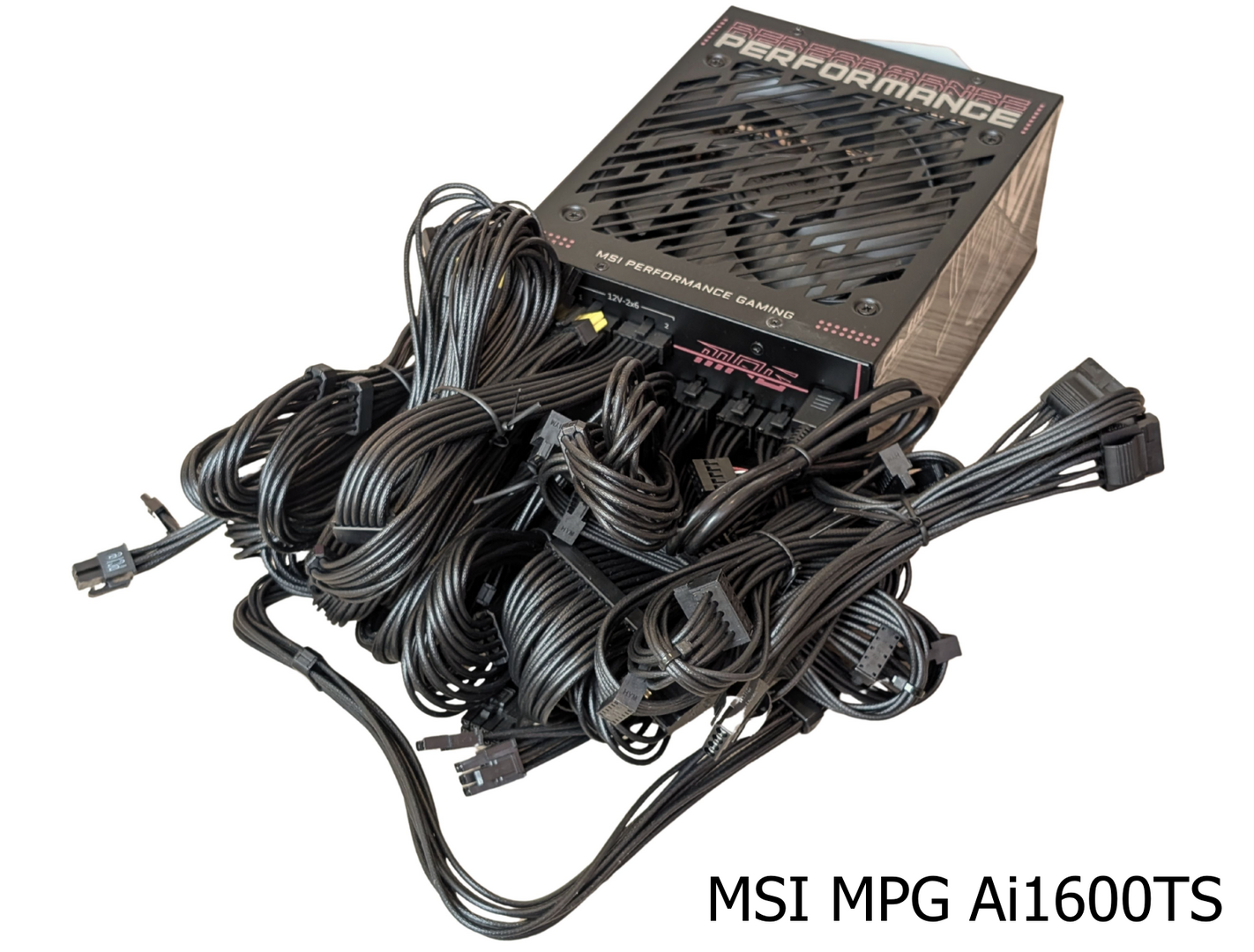

Когда мы подключили все кабели к блоку питания, он выглядел как запутанный клубок. Подключайте по очереди нужные кабели, для лучшего кабель менеджмента!

Как и ожидалось от блока питания такого класса, кабелей достаточно даже для самых экстремальных сборок настольных компьютеров. При подключении всех кабелей на блоке питания не остается свободных портов.

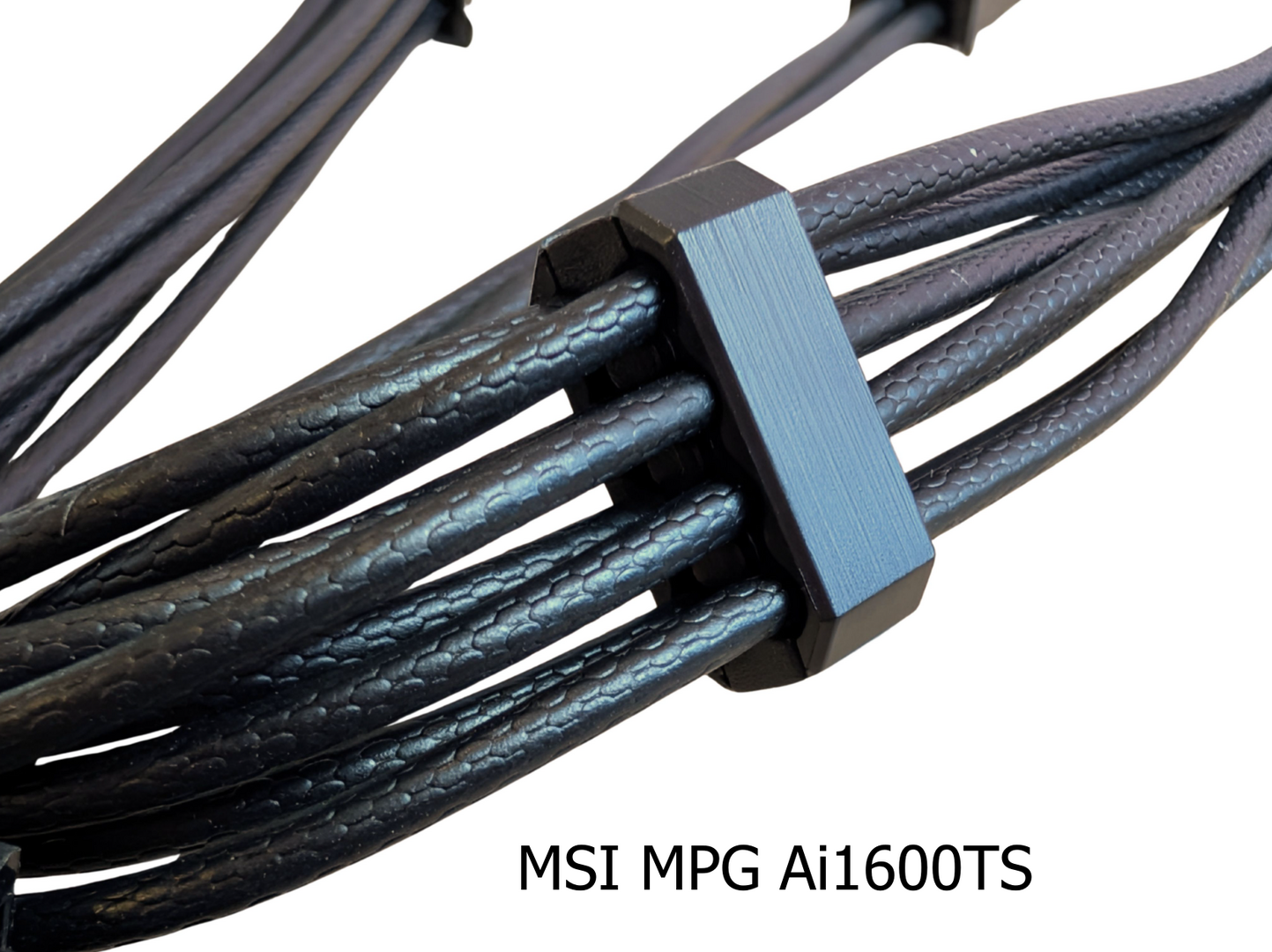

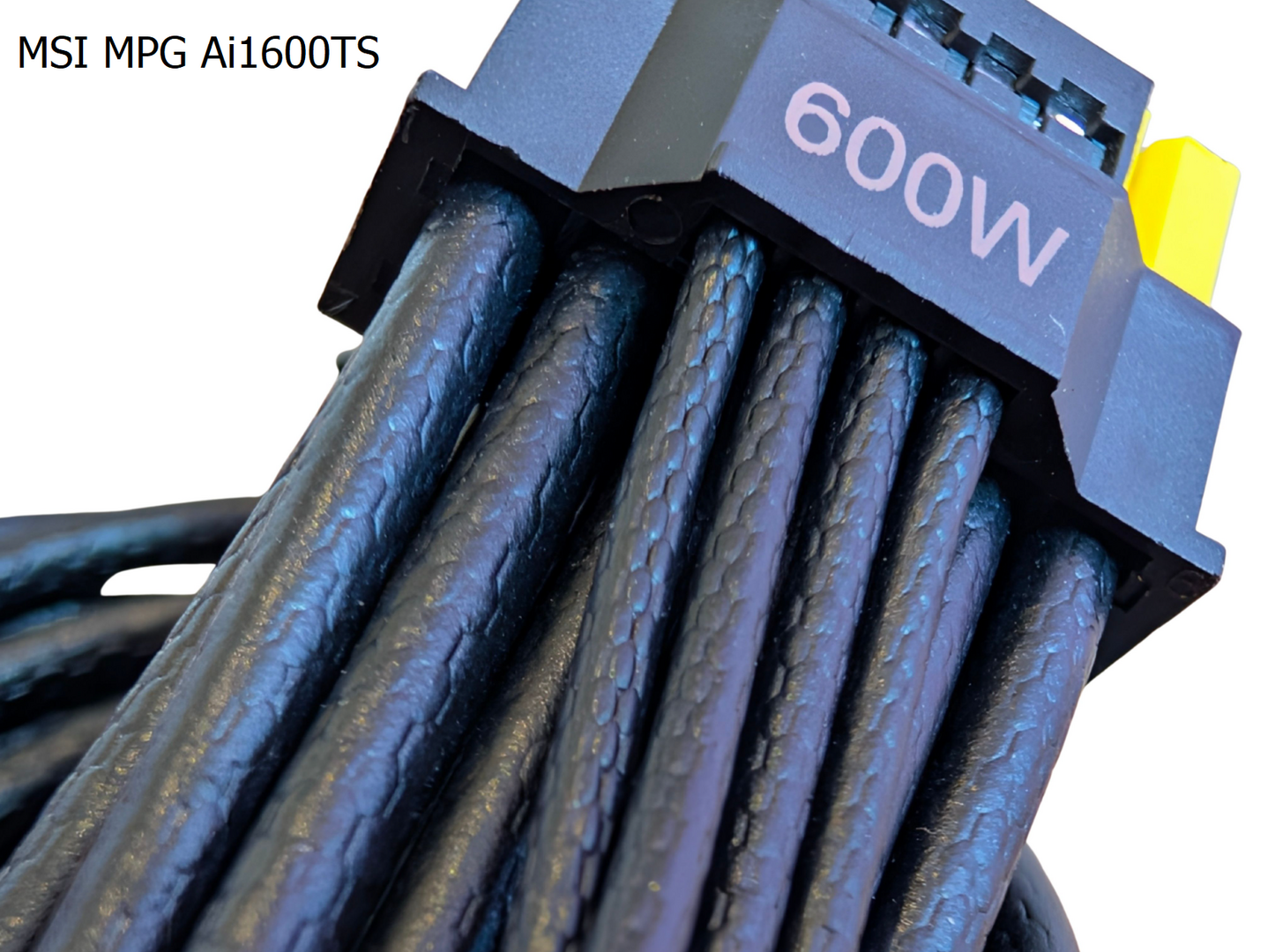

Ни один из кабелей не имеет оплетки. MSI продолжает тенденцию использования проводов с индивидуальной текстурой, исходя из предположения, что их проще прокладывать и укладывать.

К счастью, в комплекте есть гребенки вдоль кабеля для лучшего кабель менеджмента.

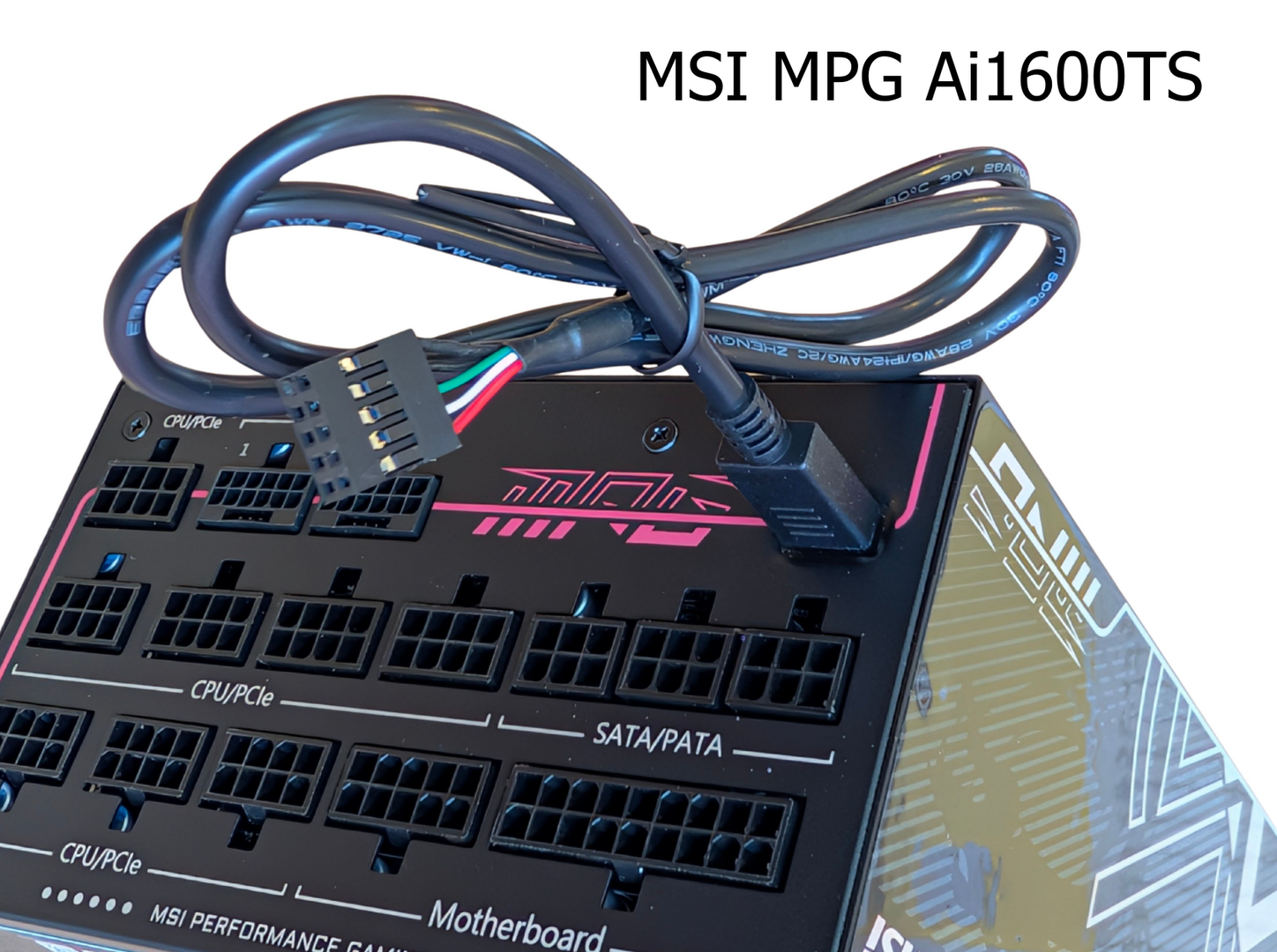

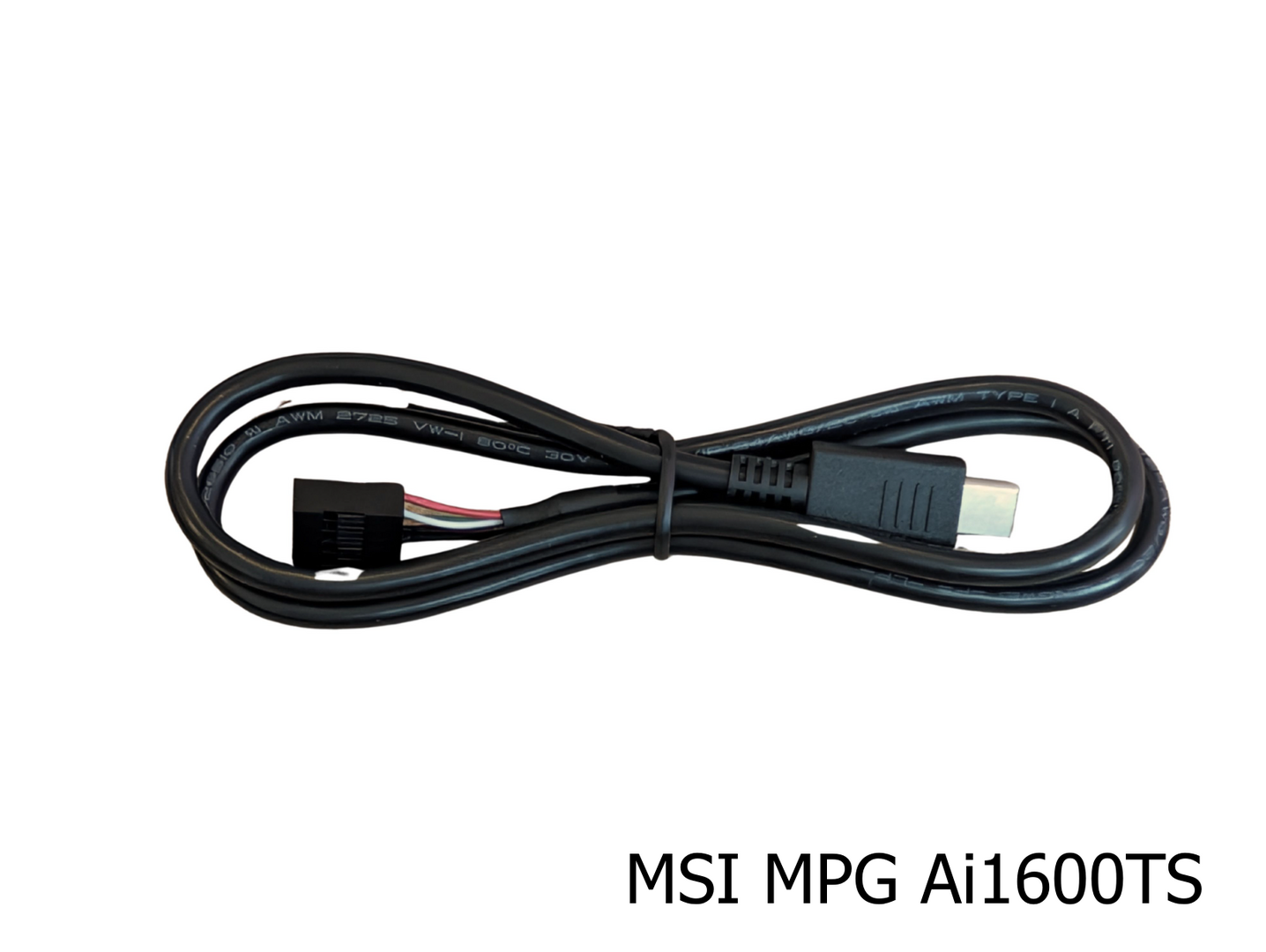

Единственный кабель без текстурированной поверхности - это кабель USB-C к внутреннему разъему, позволяющий программному обеспечению взаимодействовать и программировать функции внутри блока питания.

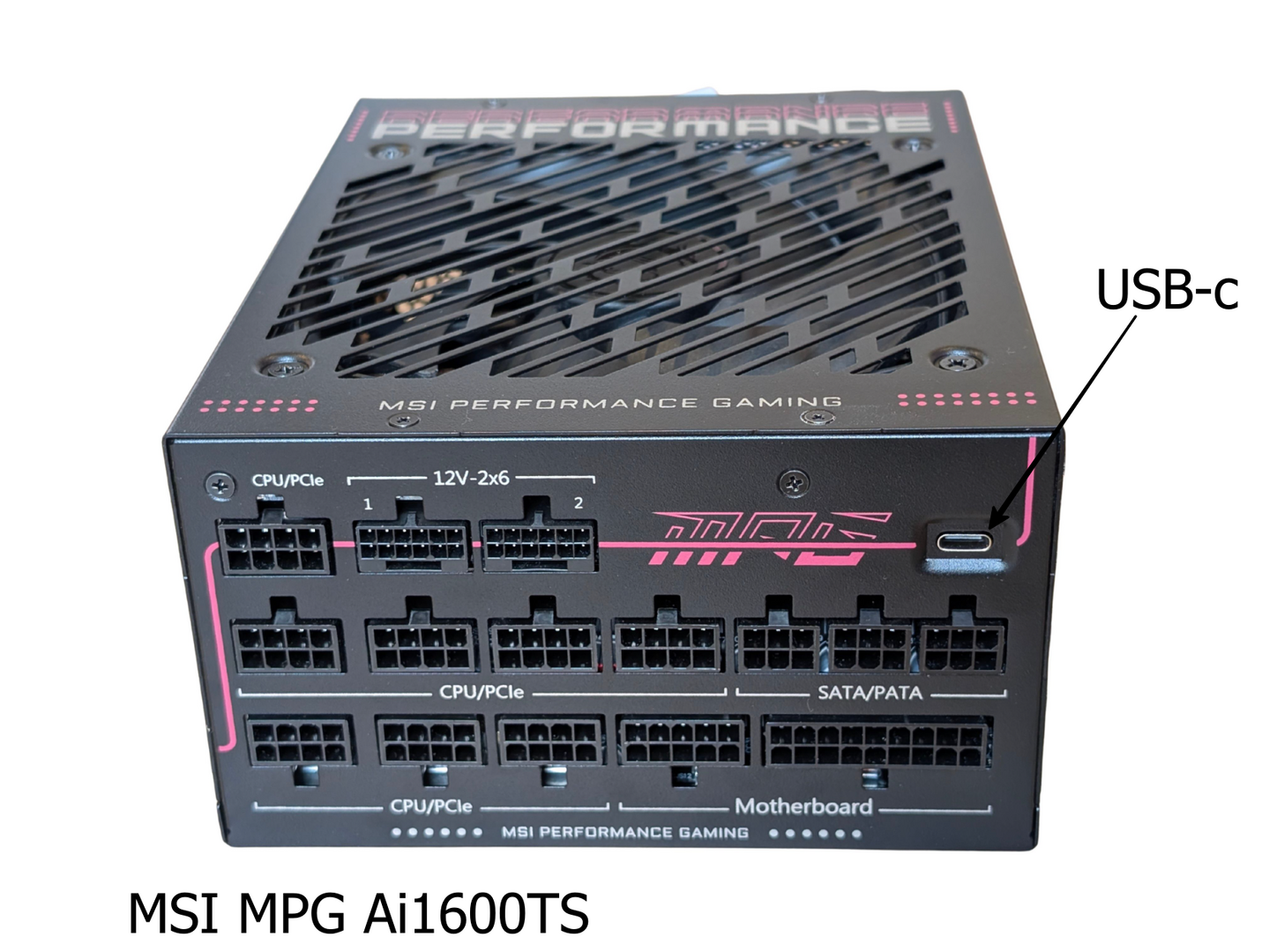

Он подключается в отдельно выведенное гнездо.

Обзор блока питания

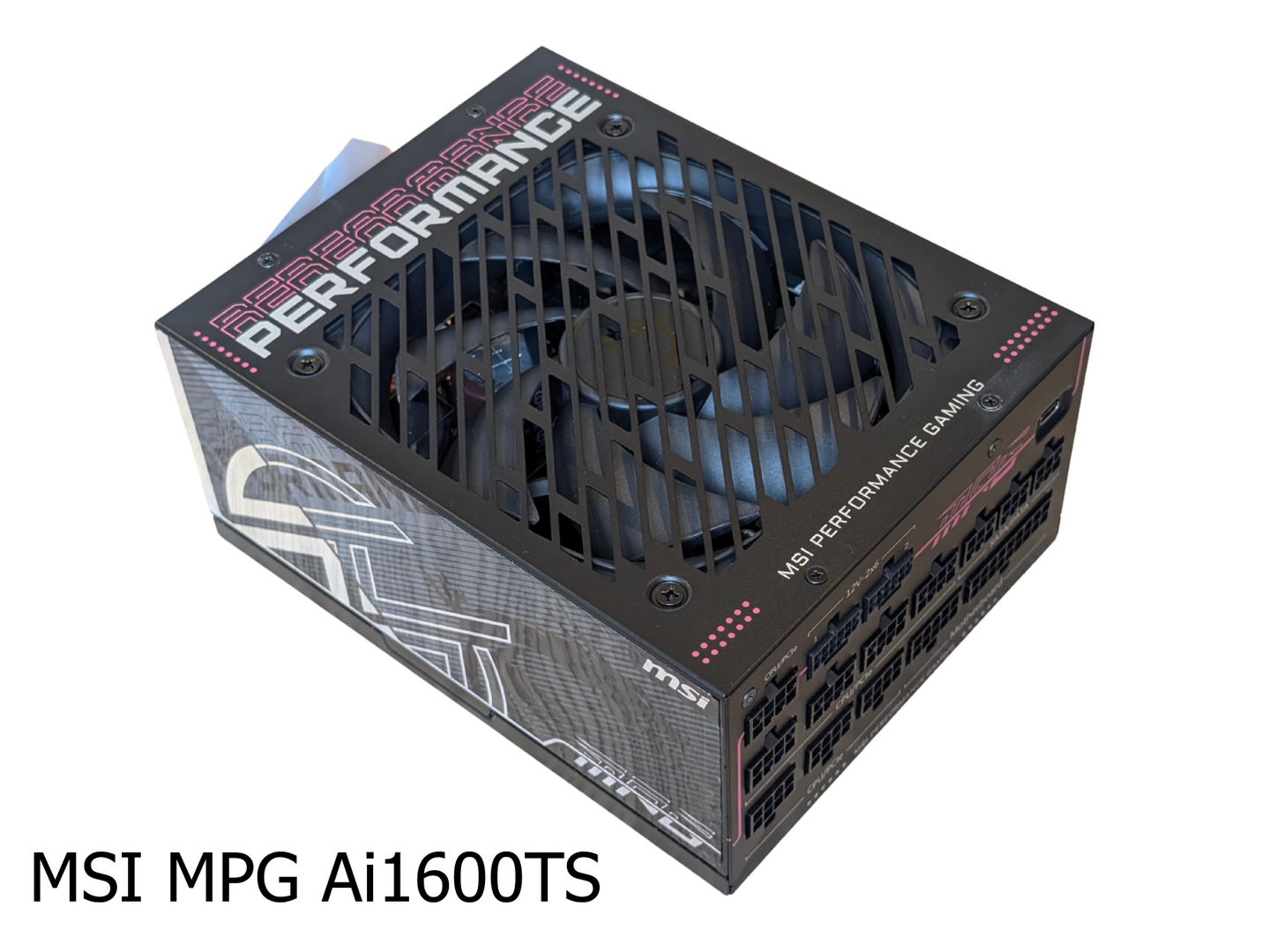

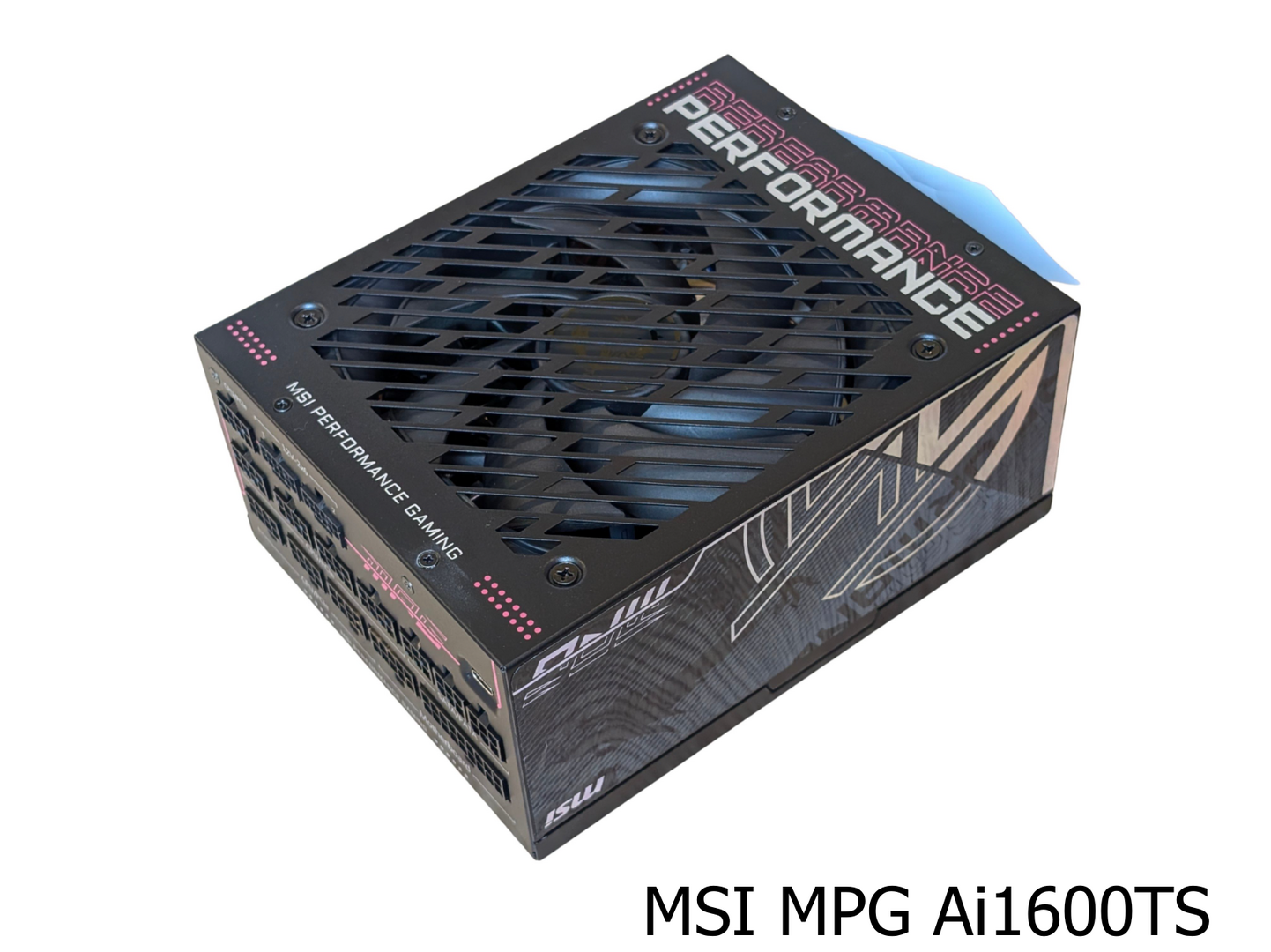

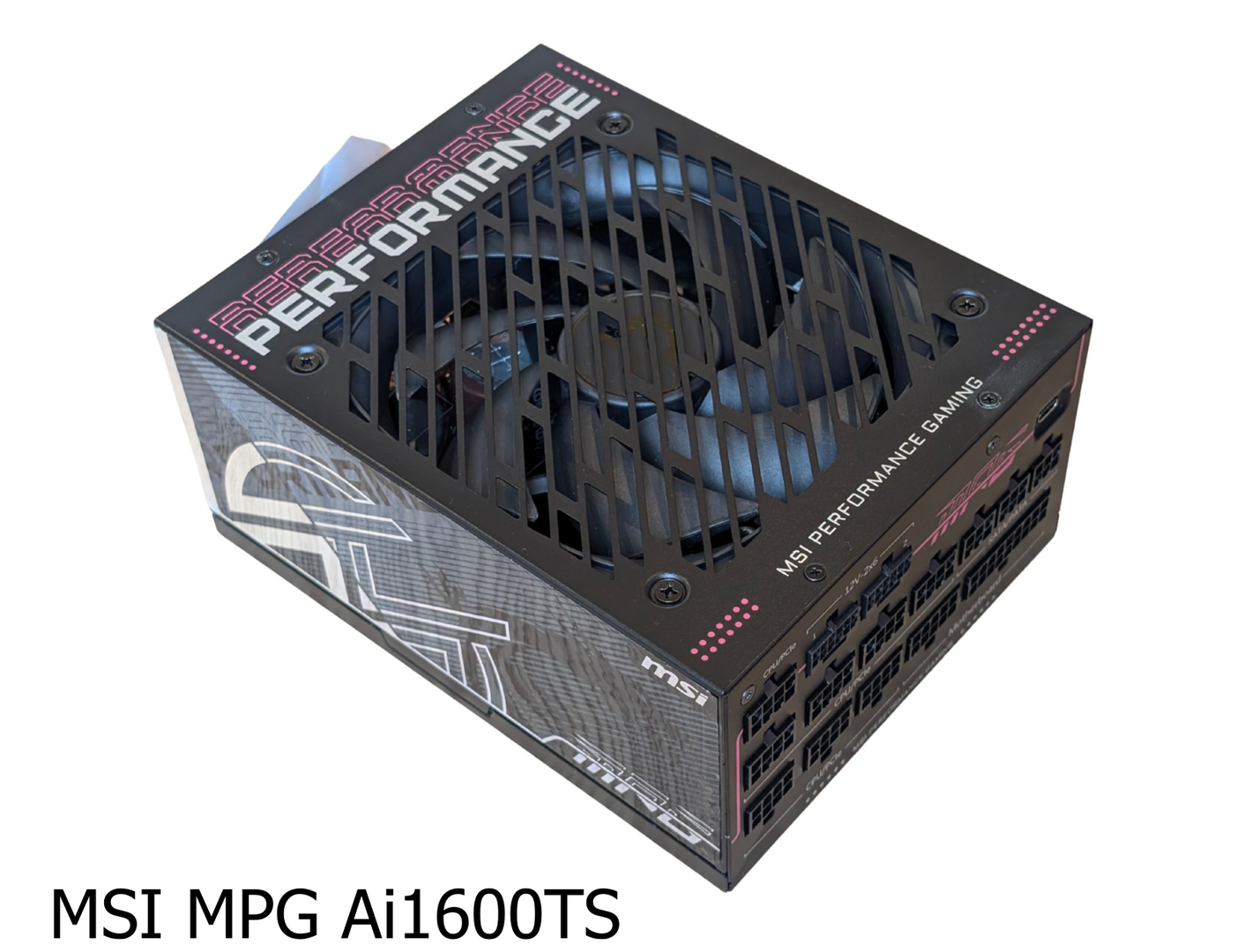

Сам по себе блок покрыт фирменной символикой и узорами, при этом розовые надписи (и цвета) преобладают по всей поверхности.

На боковых сторонах нанесены на наклейки, а текст и узоры на остальных участках напечатаны непосредственно на материале.

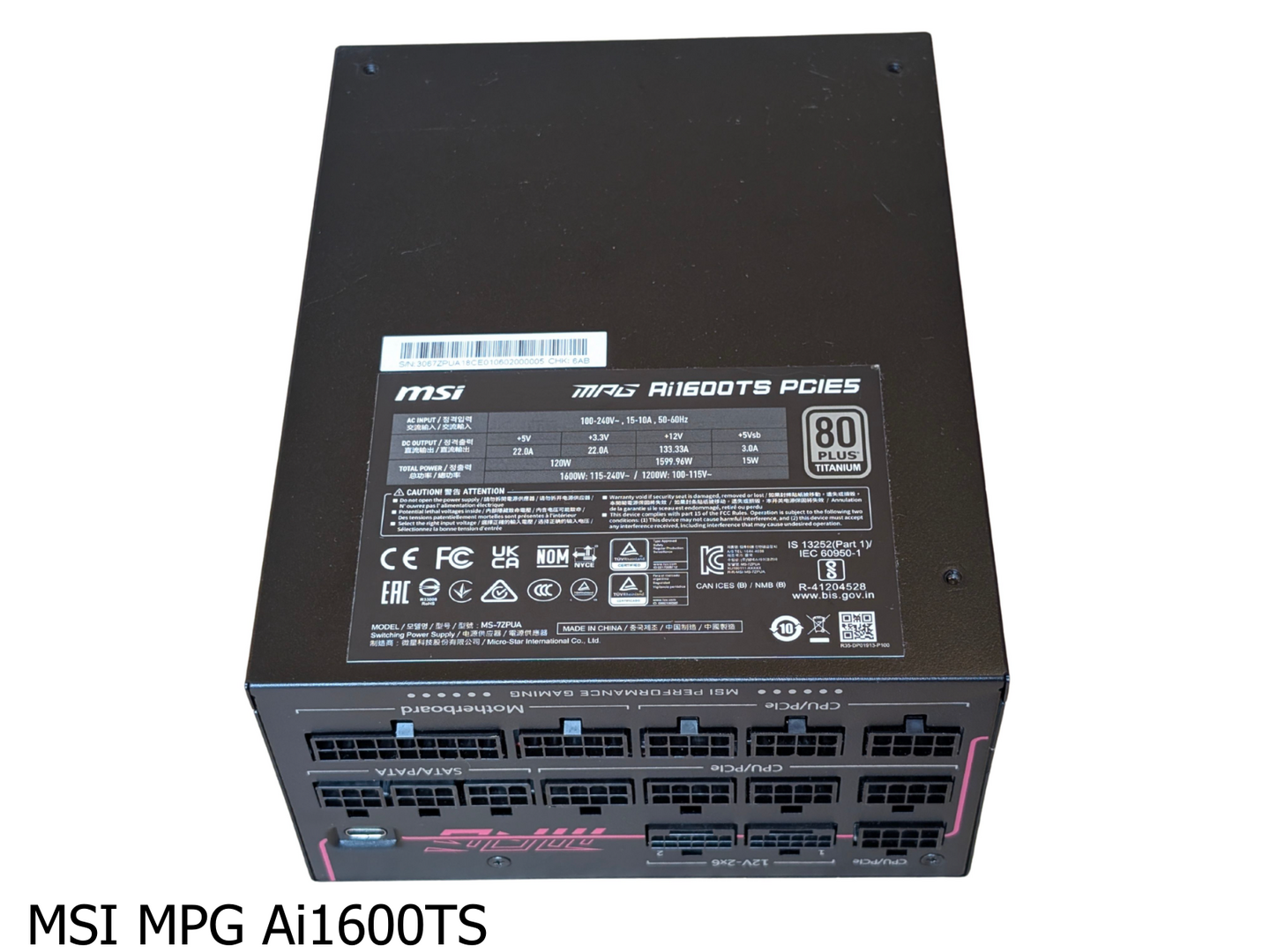

На нижней стороне блока находится только наклейка с техническими характеристиками, и больше ничего.

Разъемы сгруппированы по типу: разъемы для процессора и PCI являются общими, а не раздельными. Также мы видим разъем USB-C, о котором поговорим позже (он вынесен отдельно).

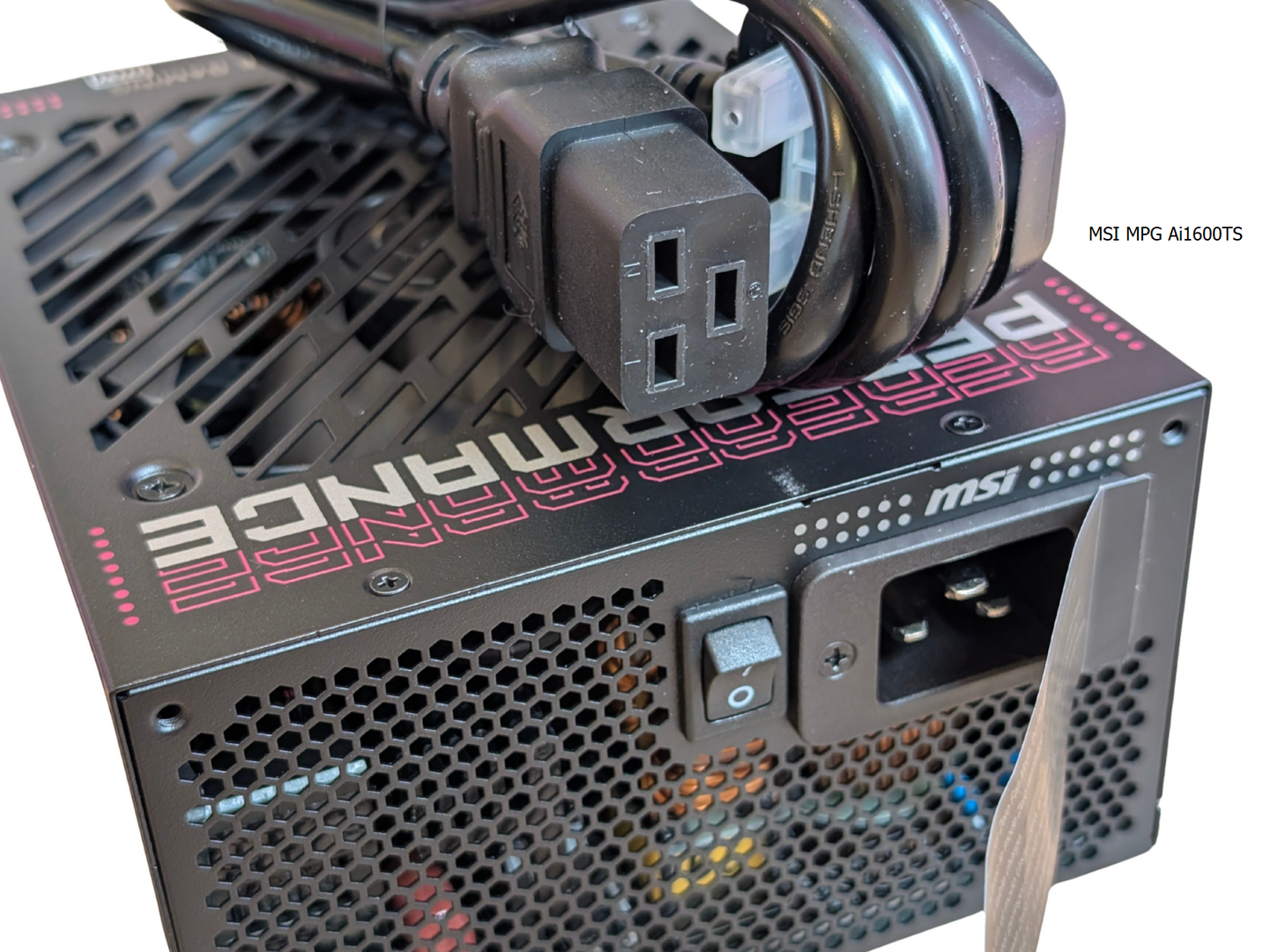

Сзади находится наклейка, закрывающая разъем питания 16А. Обратите внимание, что надпись есть даже на русском языке!

Эта наклейка -  напоминание о том, что вентилятор не будет вращаться при низкой нагрузке, когда включен режим Zero Fan, и это гарантирует максимальную вероятность того, что наклейку прочтут, поскольку для подачи питания на блок питания необходимо ее снять.

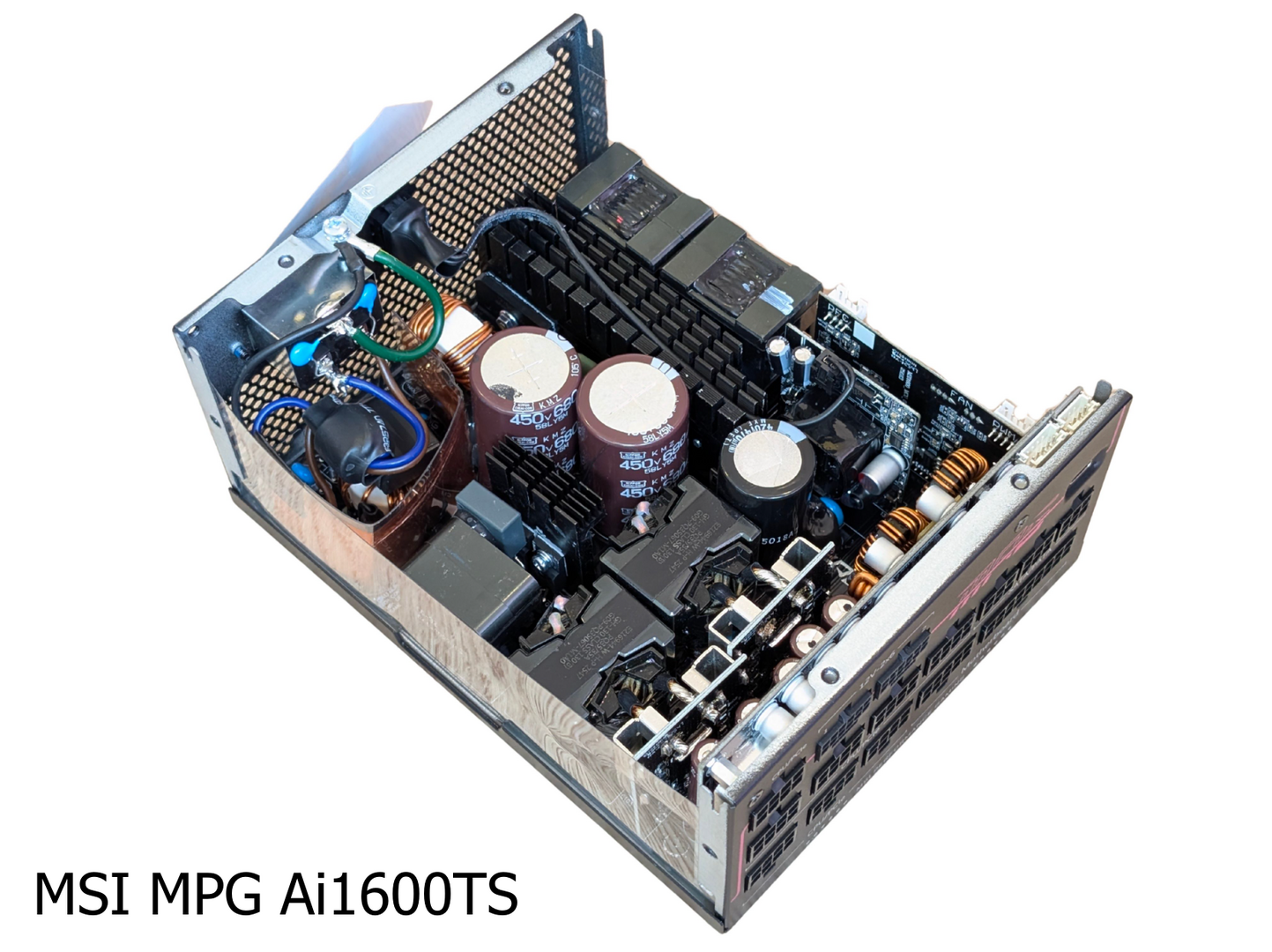

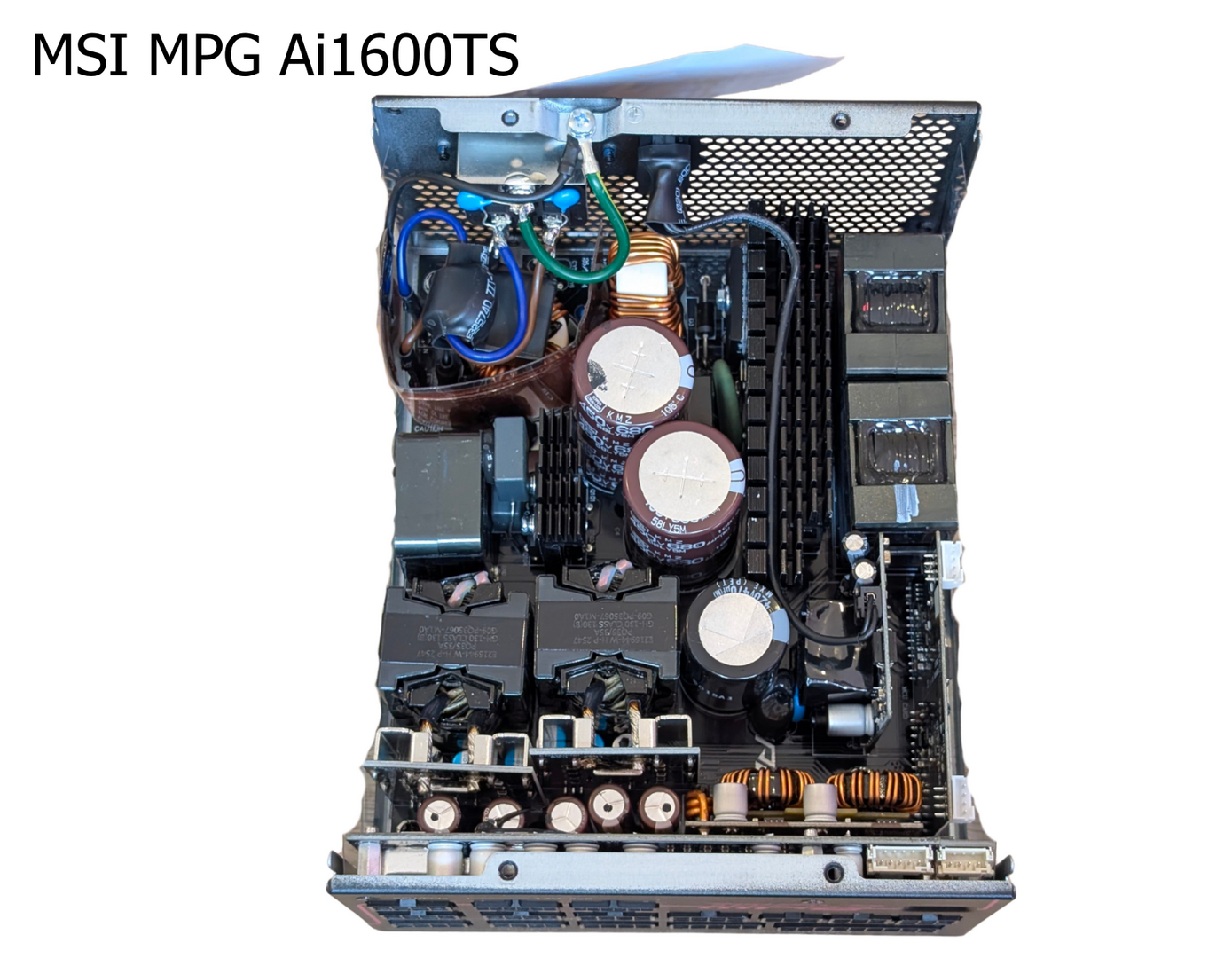

Отсоединив металлическую крышку мы видим внутренности блока питания.

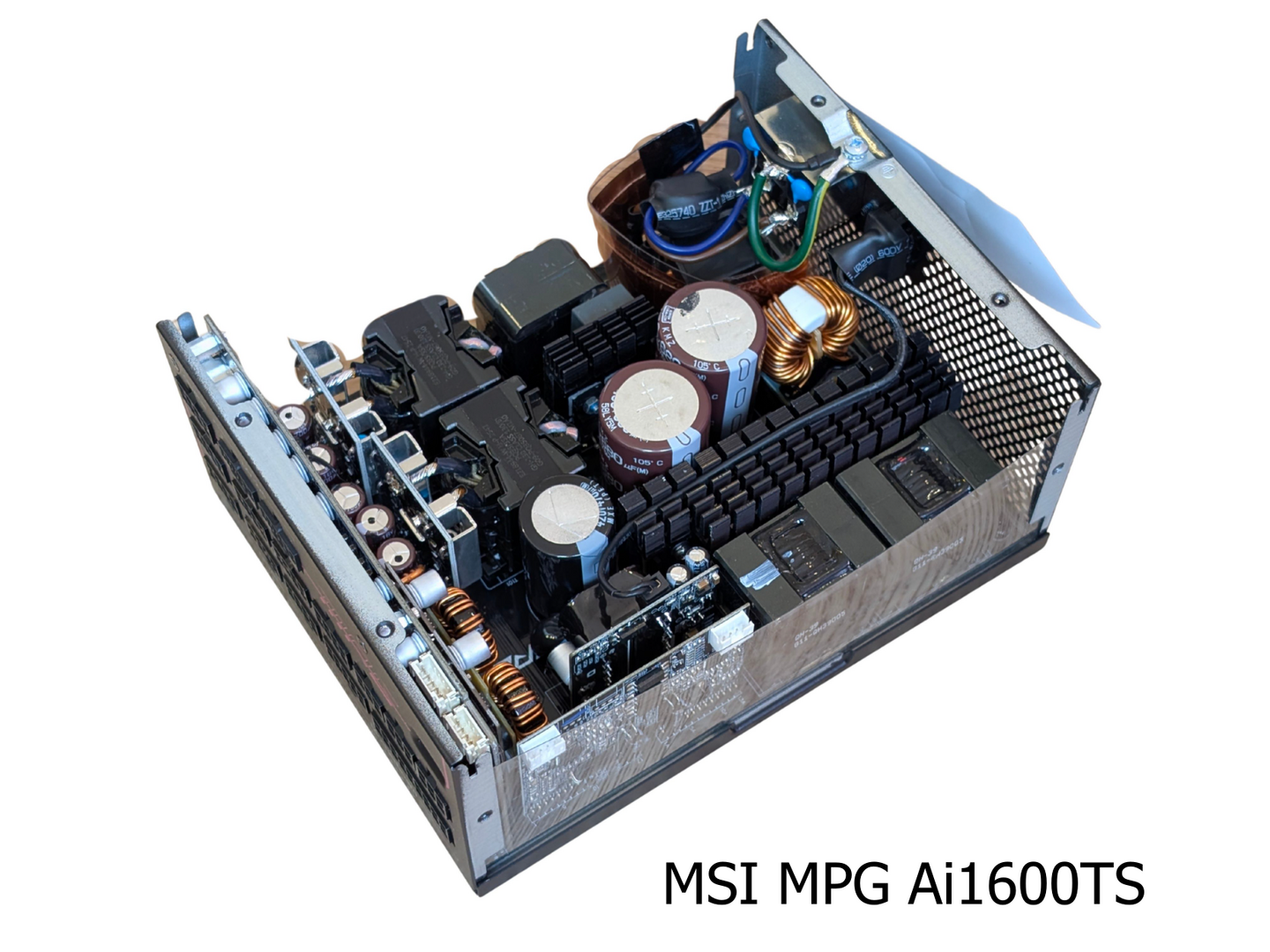

Первое впечатление после вскрытия корпуса очень хорошее. Компоненты отлично упакованы, но не слишком плотно, качество сборки с виду кажутся надежными, и ничего лишнего не двигается.

Фильтрация на сетевом разъеме превосходна.

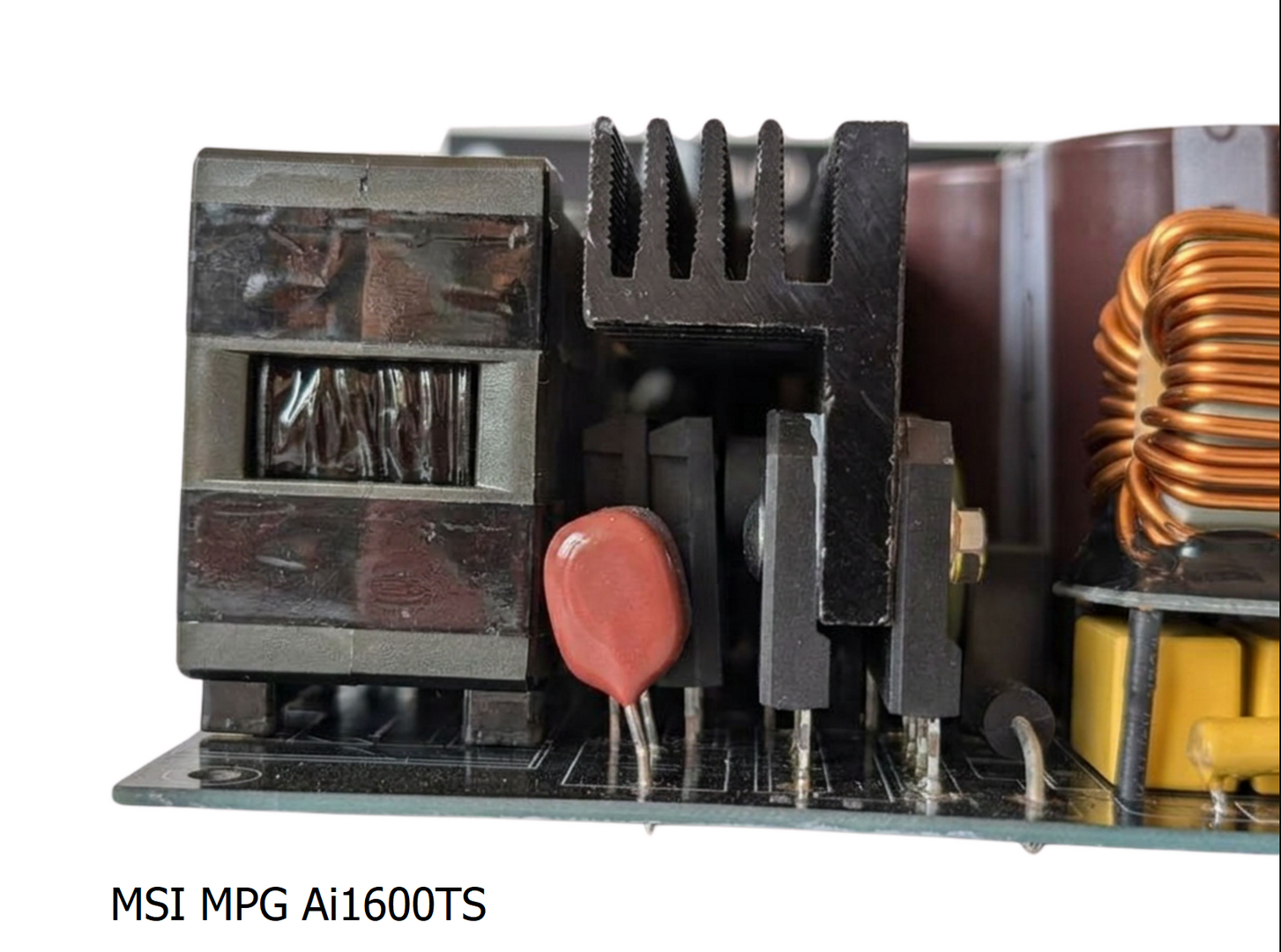

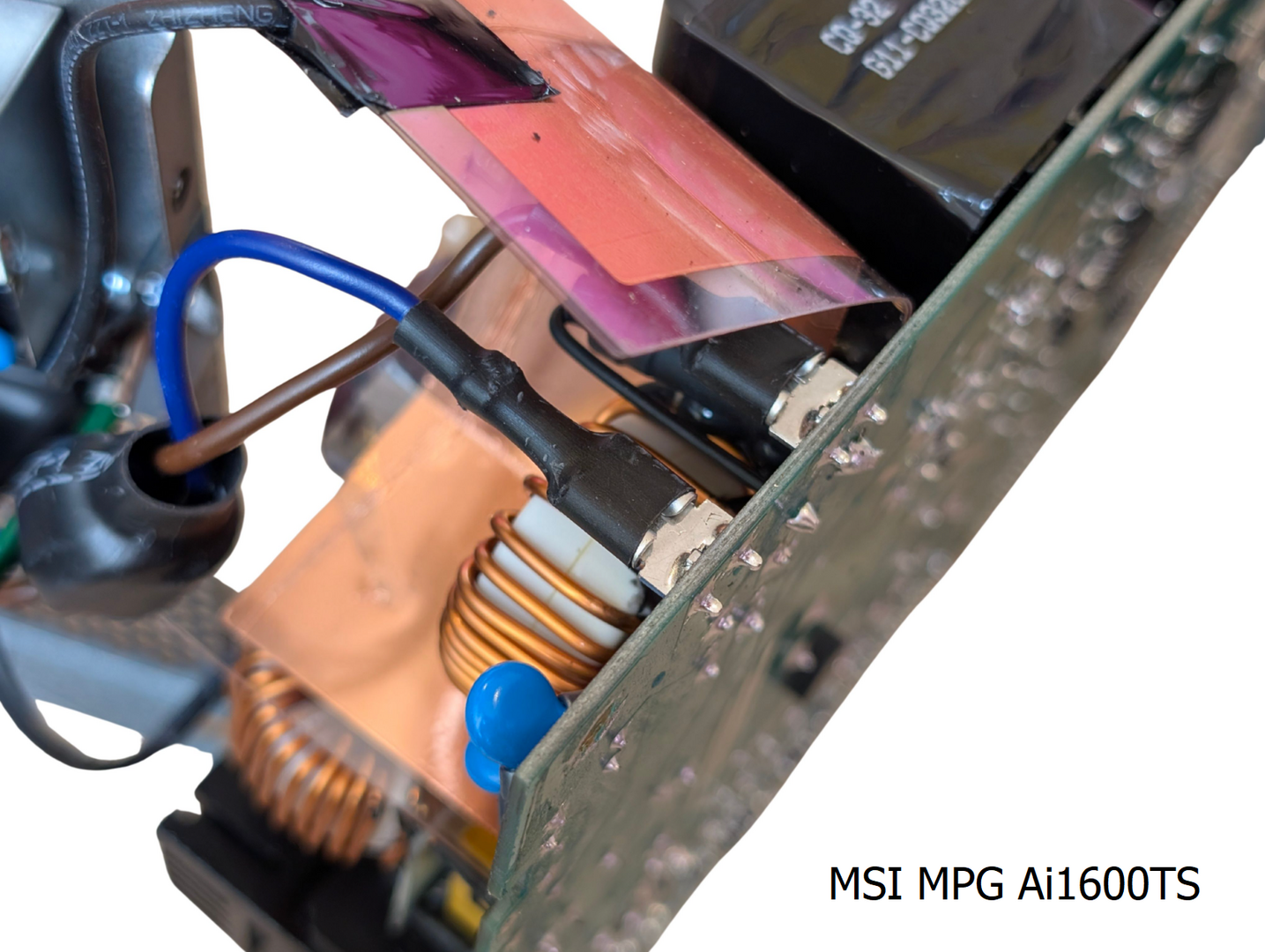

На обратной стороне самого разъема установлены пара Y-образных конденсаторов и один X-образный конденсатор, вдоль кабелей, ведущих к материнской плате, дроссель, а также заземленная медная пластина, экранирующая компоненты сетевого входа от коммутационных помех.

Питание от сети поступает на основную плату через клеммы типа «лопатка», а затем через предохранитель F1. Здесь расположены пара больших дросселей, пара Y-конденсаторов с ферритовыми бусинами на ножках и пара X-конденсаторов, спрятанных под вторым дросселем.

В общей сложности для фильтрации входного сигнала используются:

• 2 X-конденсатора,
• 5 Y-конденсаторов,
• 2 синфазных дросселя,
• 1 варистор (металлооксидный варистор).

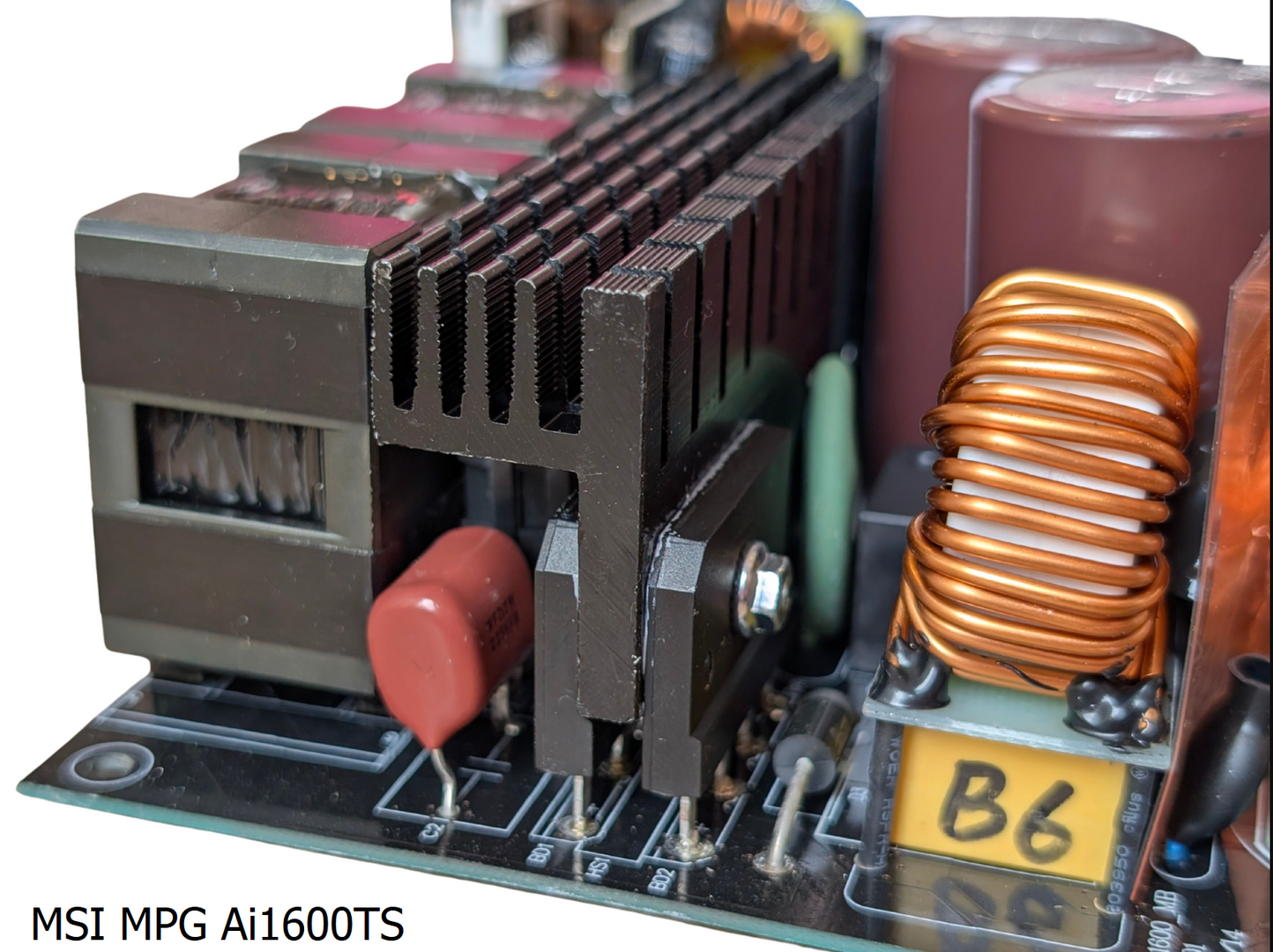

В устройстве используются пара больших полномостовых выпрямителей, закрепленных на радиаторе, аналогичных тем, что применяются в некоторых MOSFET-транзисторах для коррекции коэффициента мощности.

Устройство построено на полуцифровой схеме коррекции коэффициента мощности с чередованием мостов, работающей в тандеме с полномостовым резонансным преобразователем LLC.

Защита от пускового тока осуществляется после выпрямления и отключается этим реле после достаточного заряда конденсаторов.

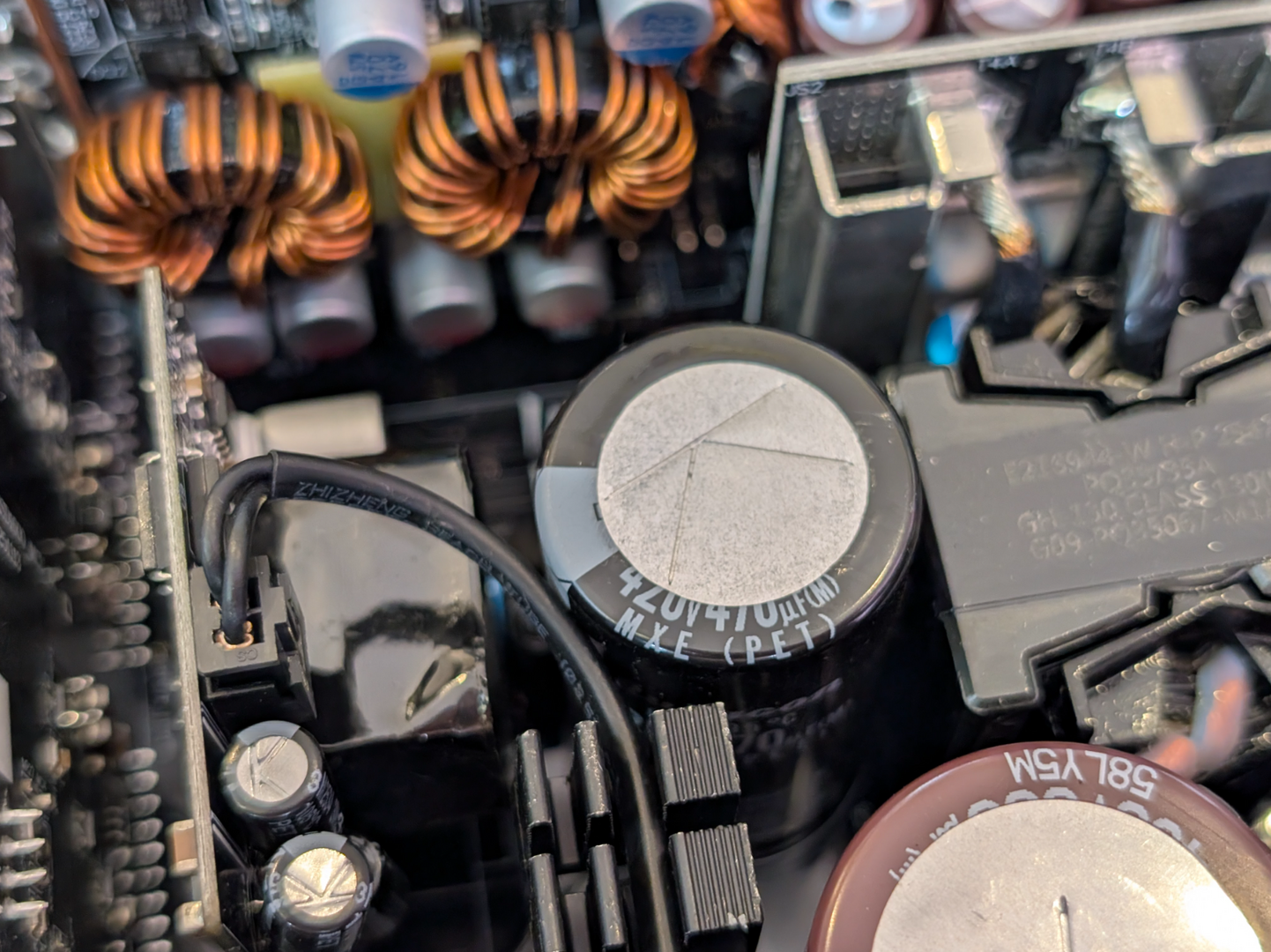

Для конденсаторов большого объема используется высококачественные японские компоненты, рассчитанные на температуру до 105°C, для первичного каскада.

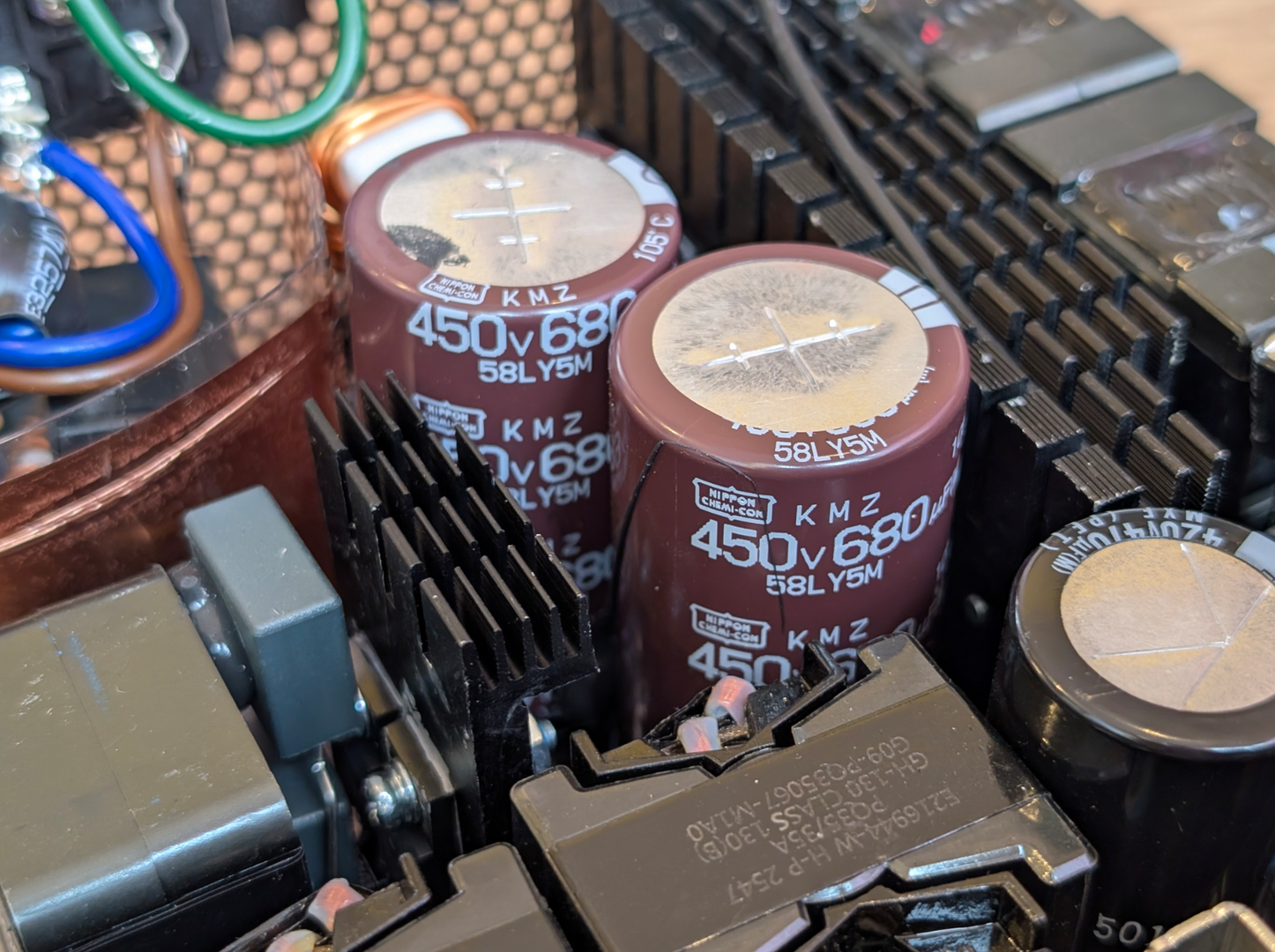

В данной конфигурации используются конденсаторы Nippon Chemi-Con (серия KMZ, 450 В, 680 мкФ) в паре с конденсатором Rubycon (420 В, 470 мкФ), что обеспечивает общую емкость 1830 мкФ.

Это первый прибор, который мы видим, где выключатель питания на задней панели не отключает напрямую питание от сети. Вместо этого выключатель активирует схему ожидания и включает / выключает основные преобразователи постоянного тока, которые включаются при заземлении сигнала питания на разъеме материнской платы.

Это означает, что даже при выключенном выключателе ток продолжает поступать в блок питания, и напряжение сохраняется.

За всю сложную функциональность и управление этим инновационным источником питания отвечают два микроконтроллера:

Переходя к вторичной обмотке, следует отметить, что она использует комбинацию синхронного выпрямления и преобразователей постоянного тока. В отличие от других рассмотренных нами источников питания, MOSFET-транзисторы установлены на толстых платах с металлическими стержнями в качестве тепловой инерции.

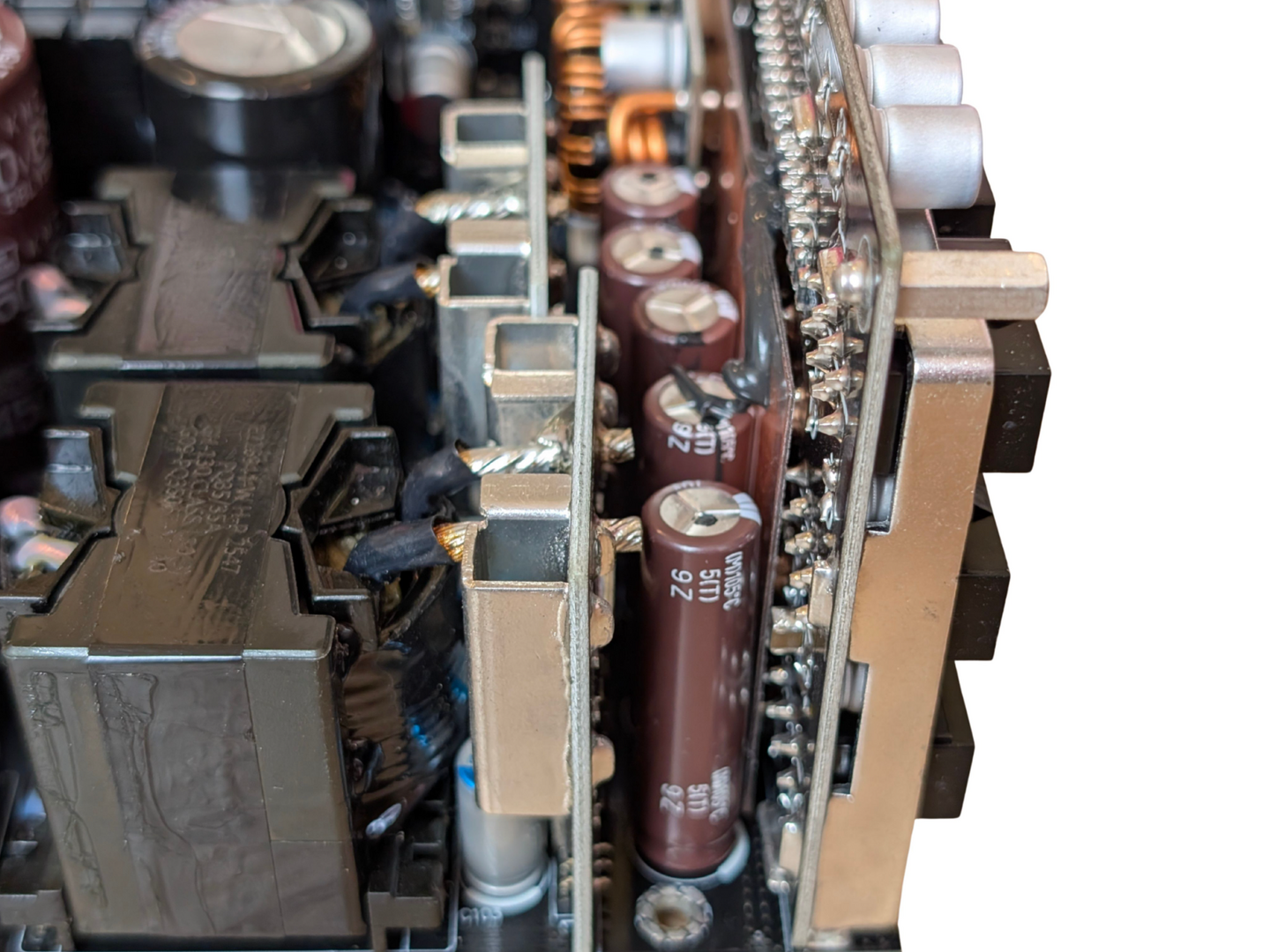

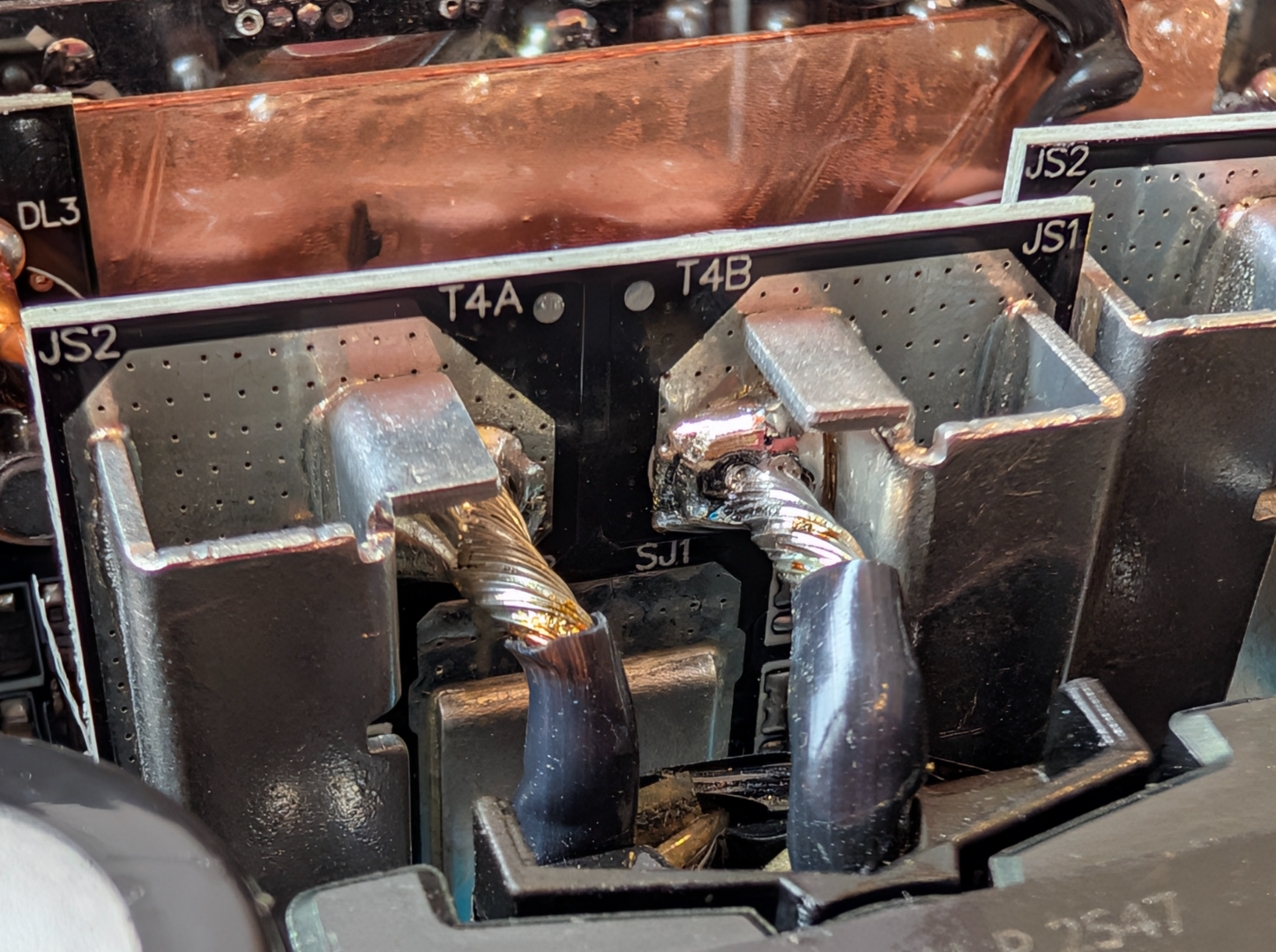

Трансформаторы припаяны непосредственно к выходным платам:

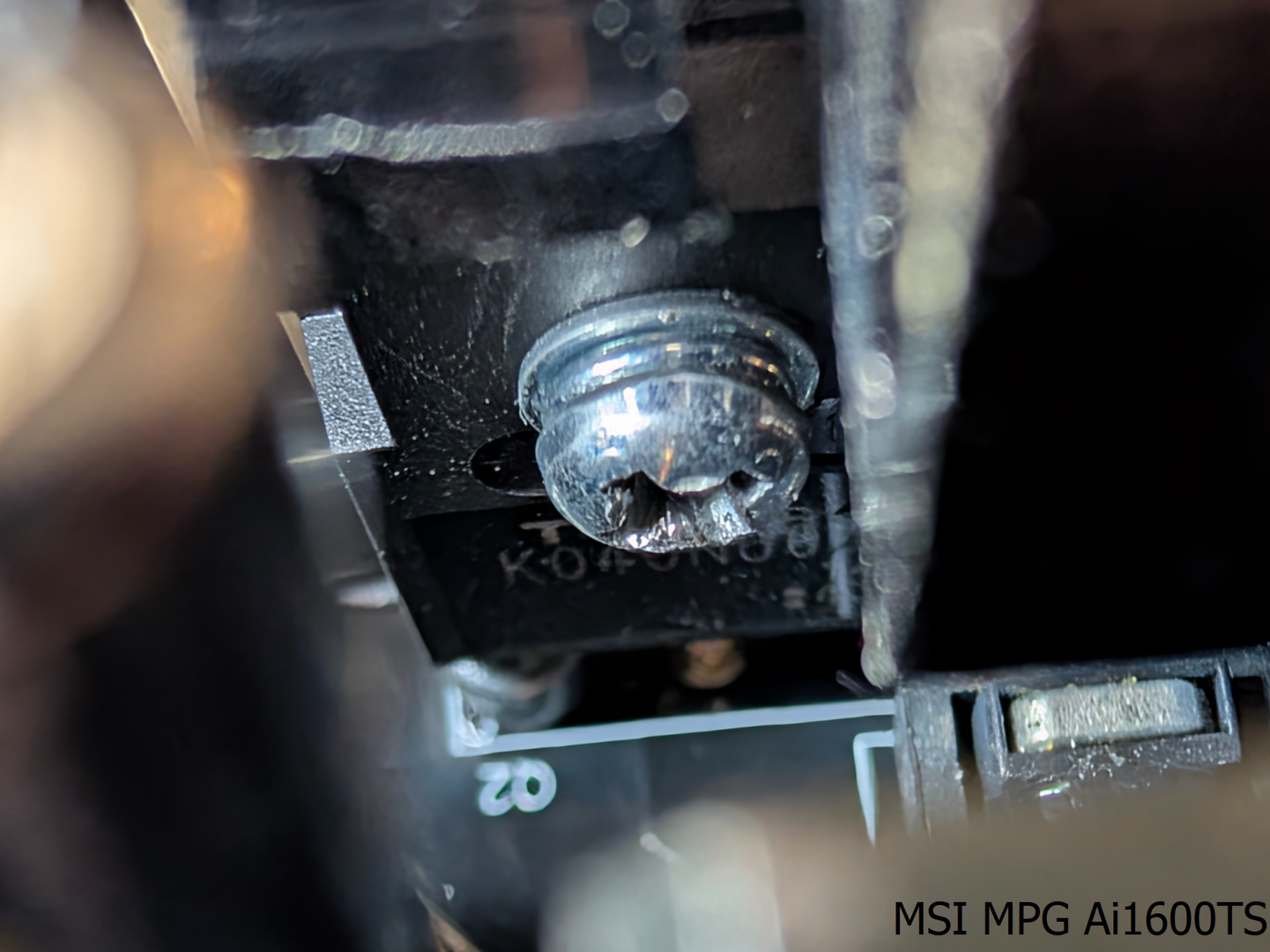

В качестве MOSFET-транзисторов используются SiRS4600DP поверхностного монтажа производства Vishay, 60-вольтовые TrenchFET-транзисторы с впечатляющим пределом тока на кремнии в 359 А и сопротивлением RDS 1,15 мОм.

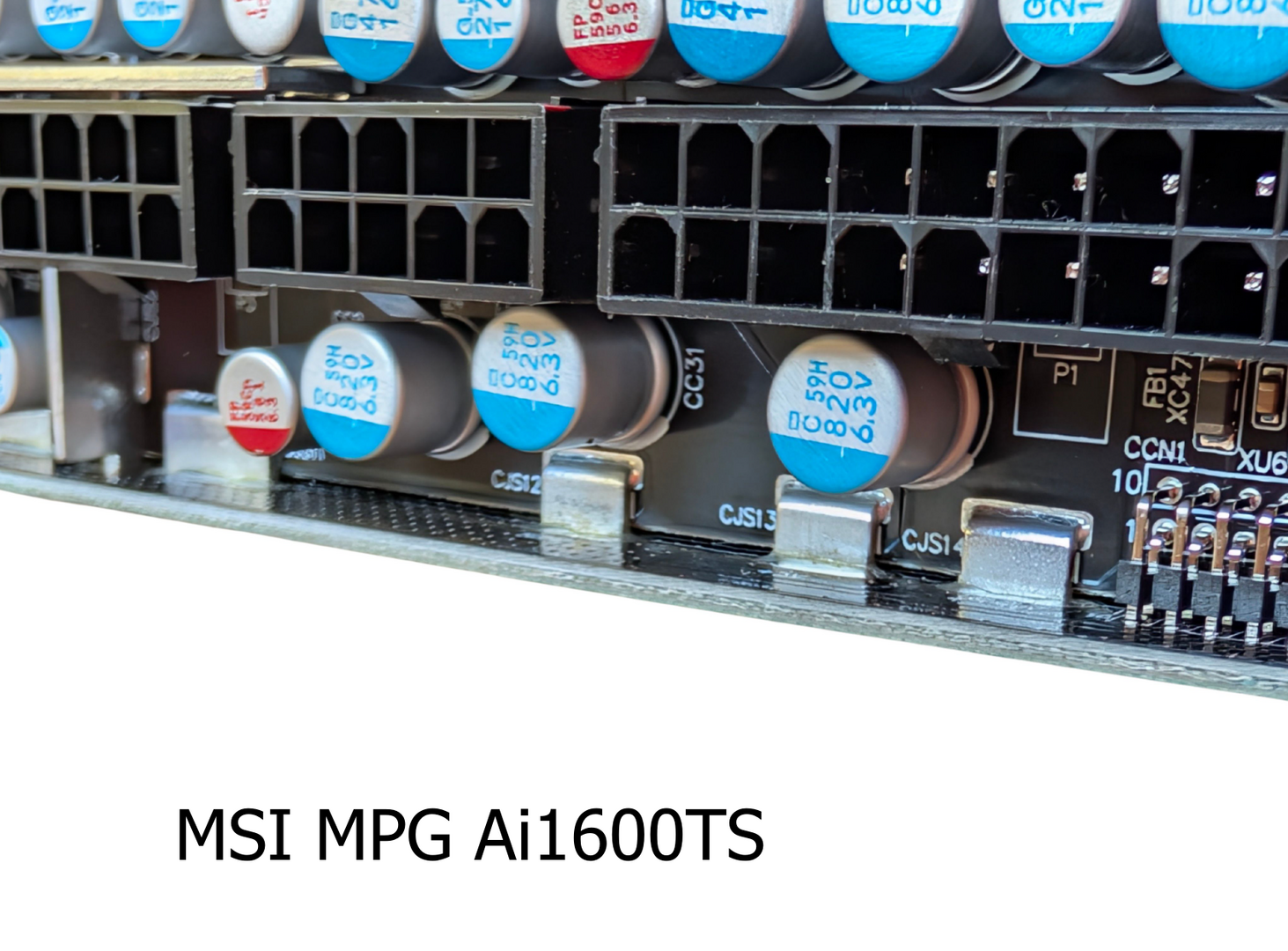

Плата с выходными разъемами припаяна к основной плате с помощью прочных клемм.

Это гораздо лучше, чем использование множества контактов или припаянных кабелей. Рядом с каждым разъемом установлены конденсаторы для обеспечения стабильного и чистого напряжения на каждом из них.

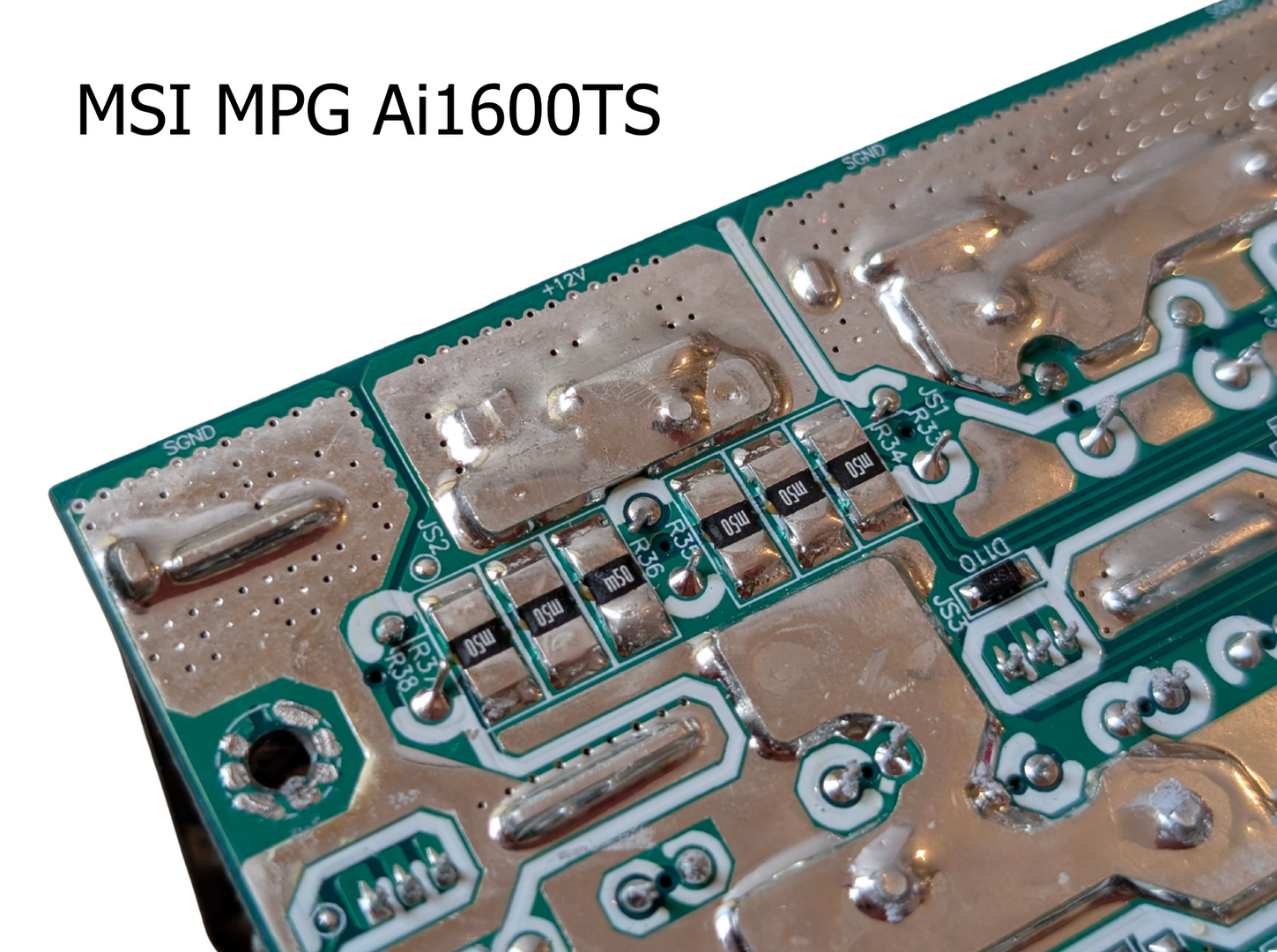

Также стоит отметить пайку. Качество пайки превосходное, а отделка очень аккуратная.

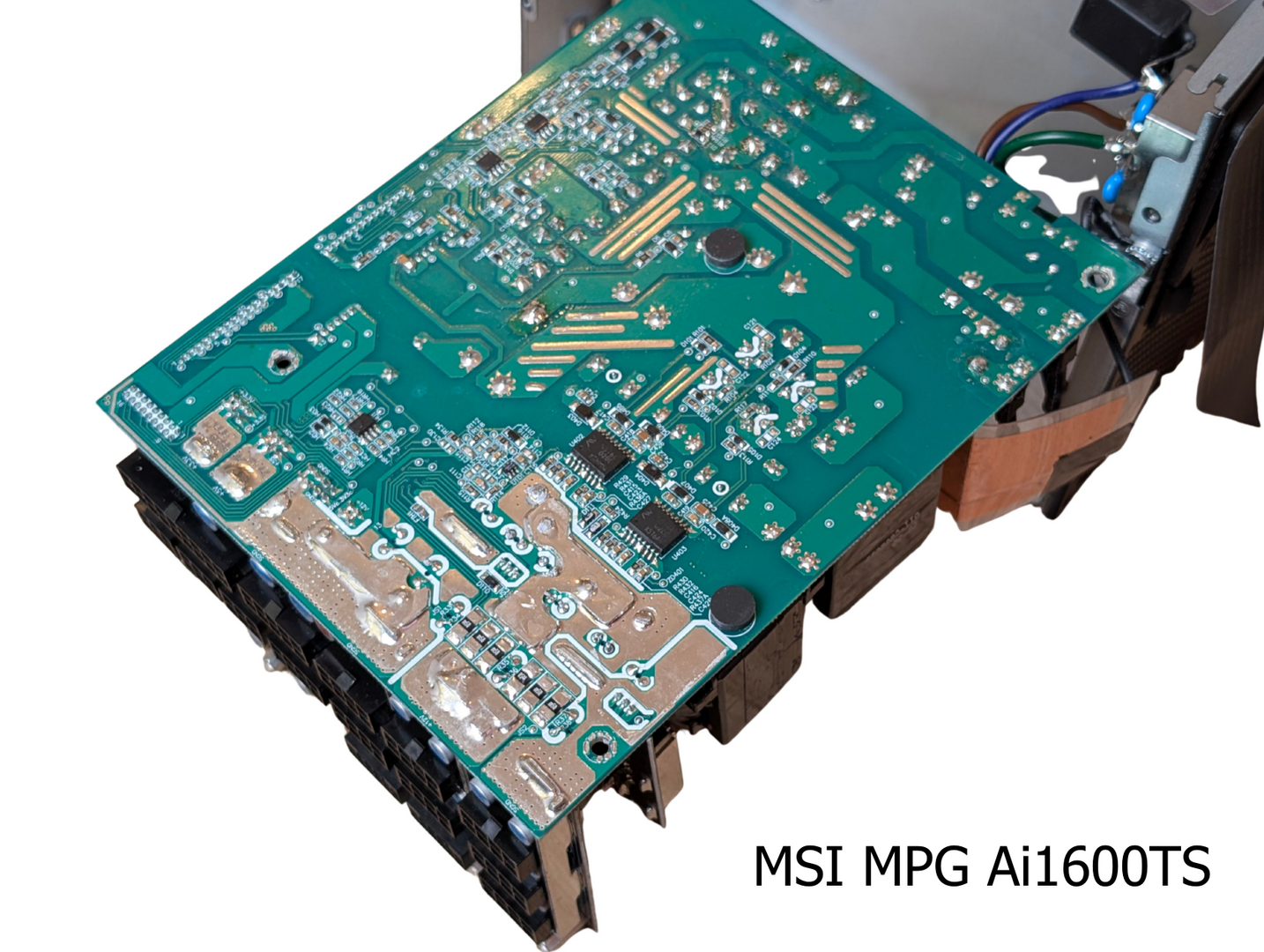

На обратной стороне печатной платы размещено несколько компонентов, что вполне ожидаемо для такого сложного устройства. В целом, компоновка и отделка очень аккуратные.

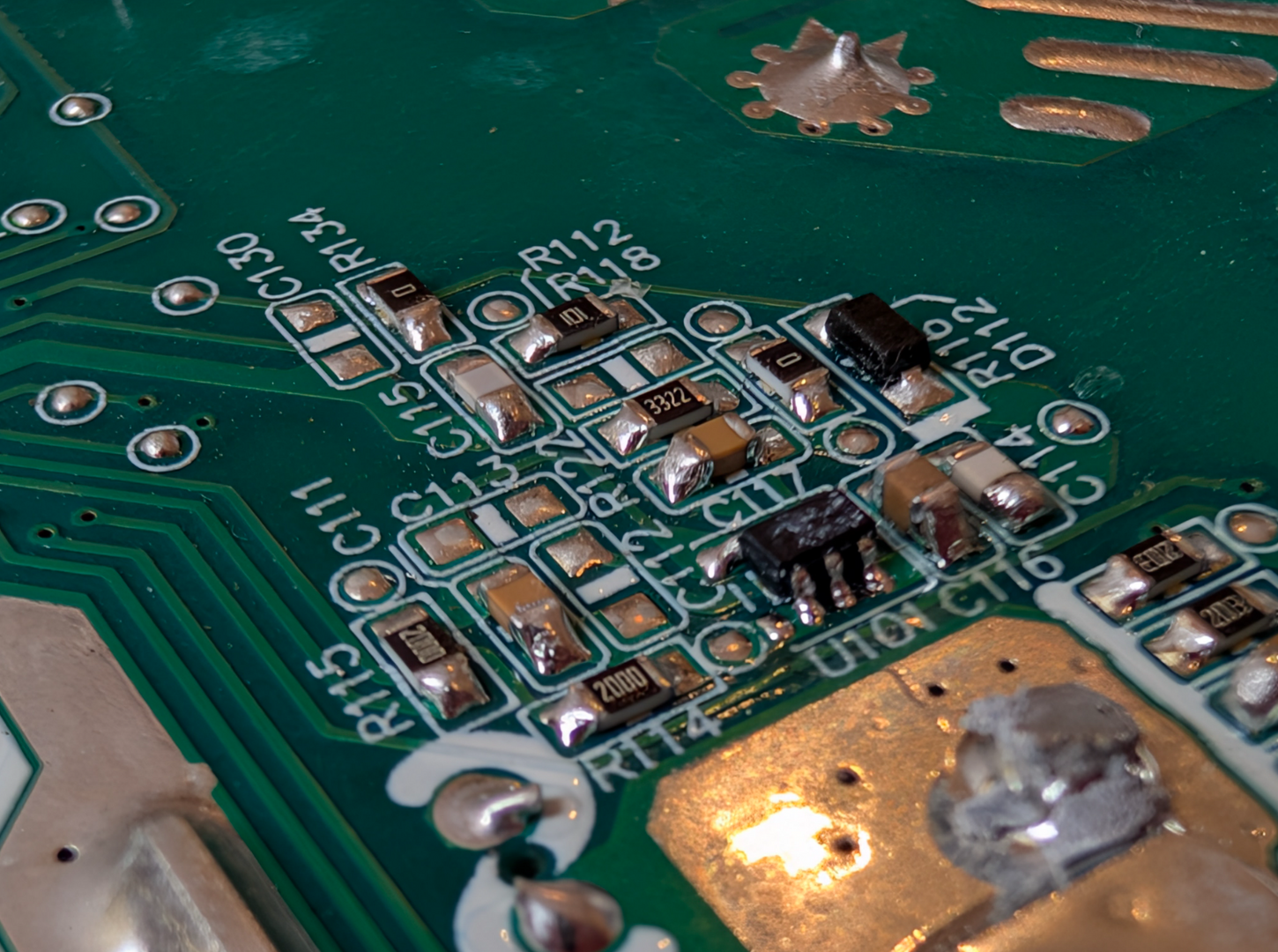

Качество пайки SMD-компонентов в целом хорошее, местами немного неравномерное, но определенно достаточное, припой хорошо растекся и застыл.

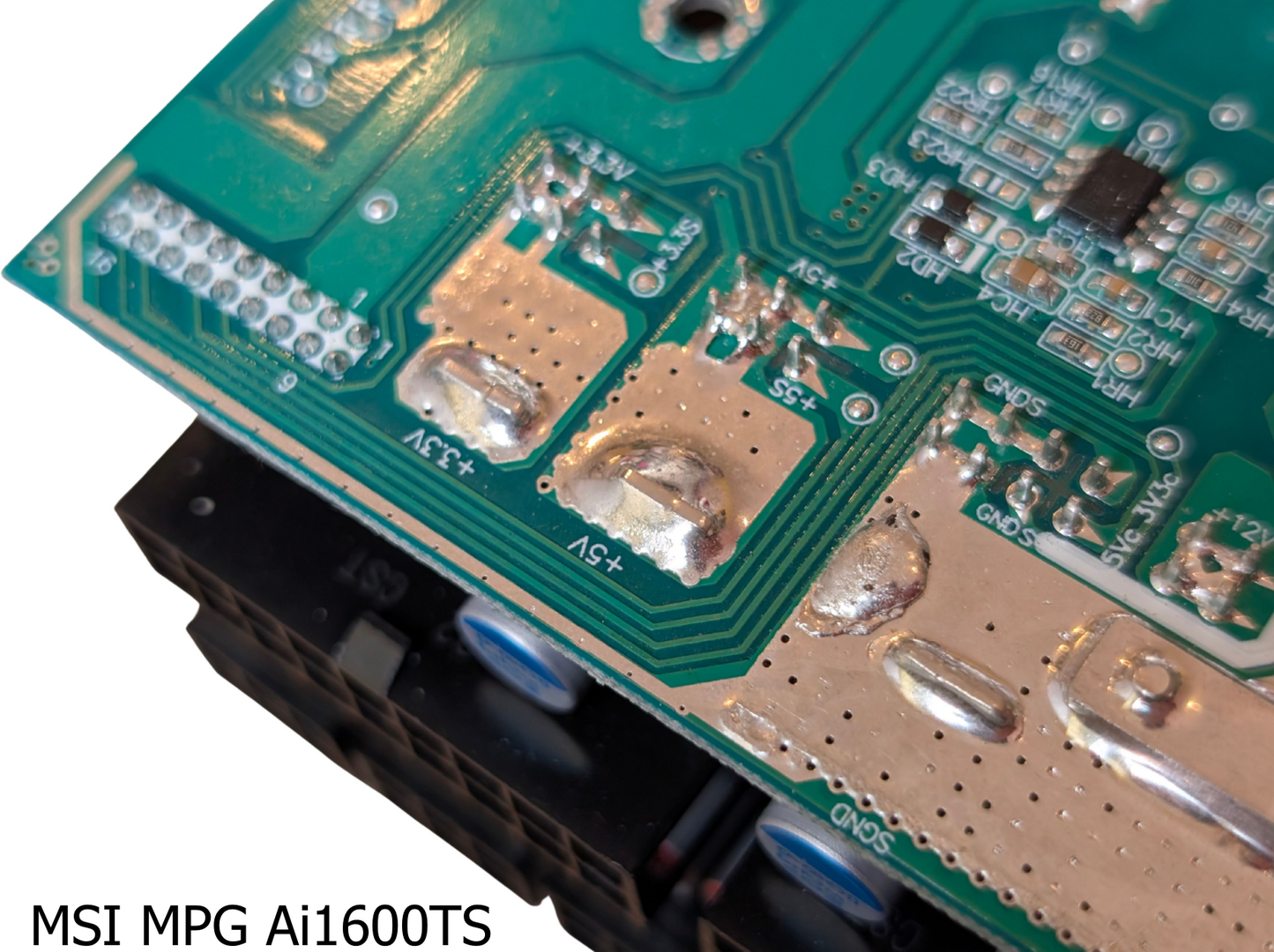

При более внимательном рассмотрении выходной платы можно обнаружить признаки их инновационных функций.

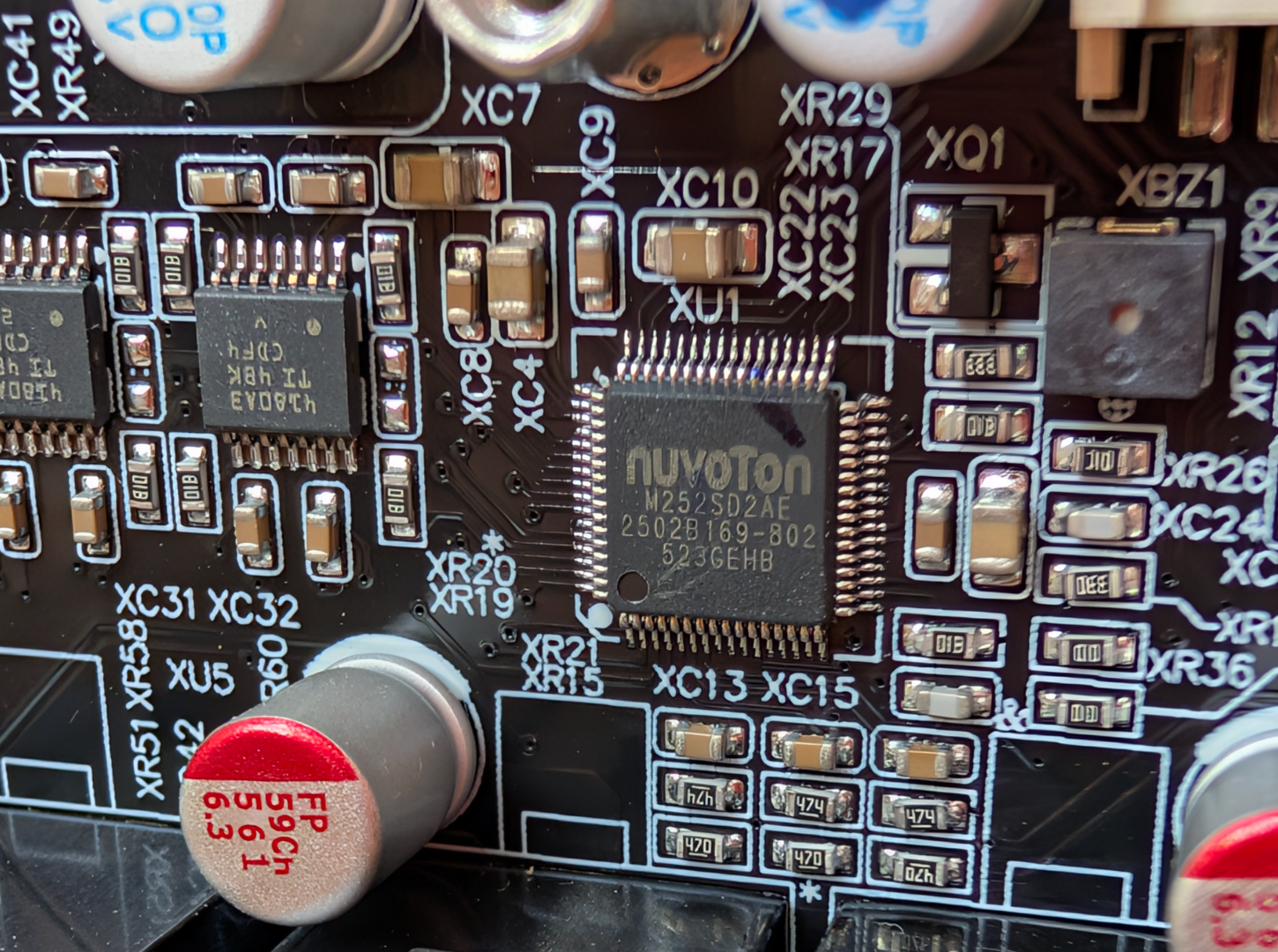

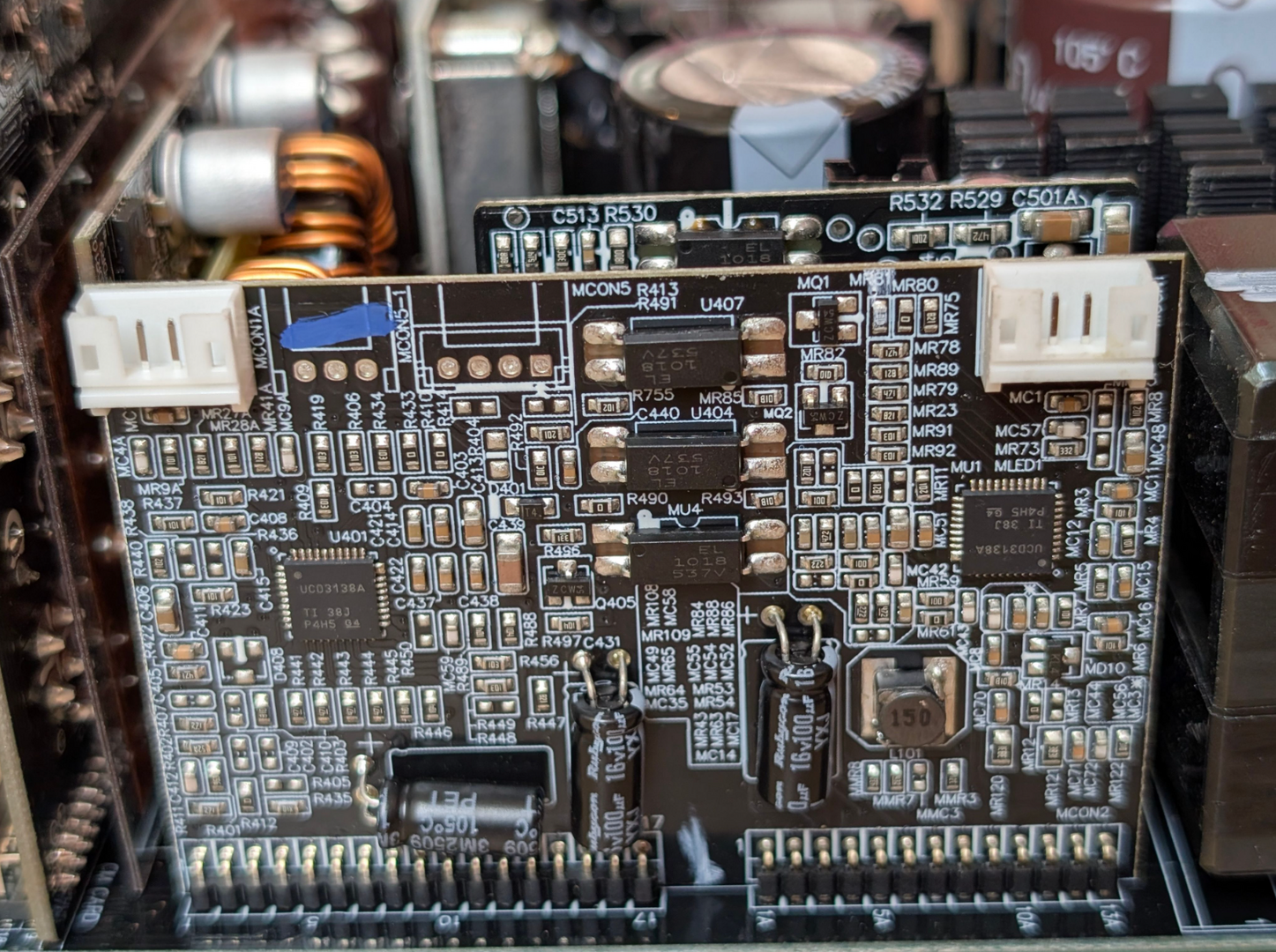

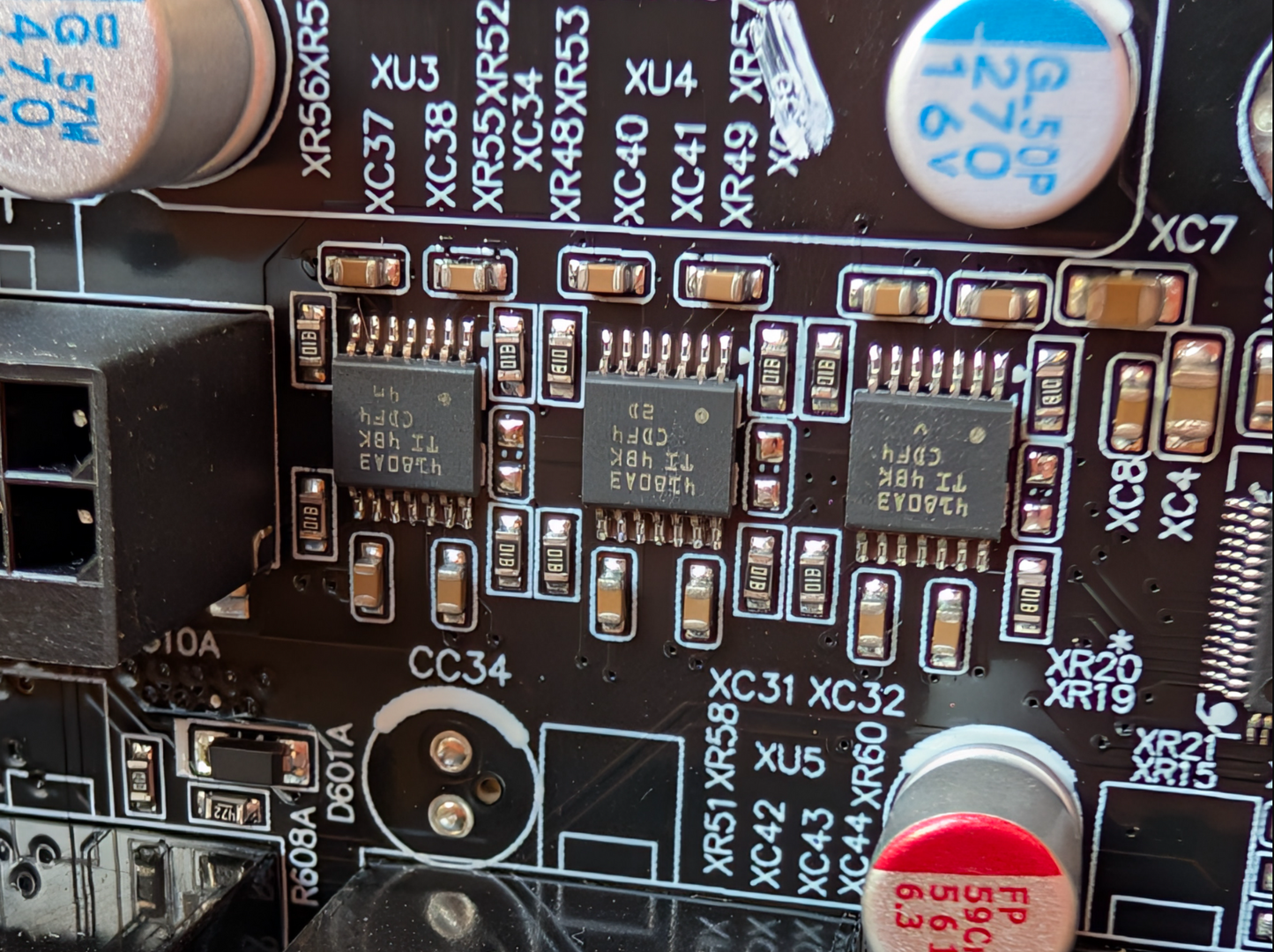

Здесь расположены 3 усилителя тока нижнего/верхнего плеча INA4180 и микроконтроллер, который будет отвечать за обнаружение и передачу данных о токах через 12-вольтовые разъемы 2x6. Рядом также находится разъем USB-C.

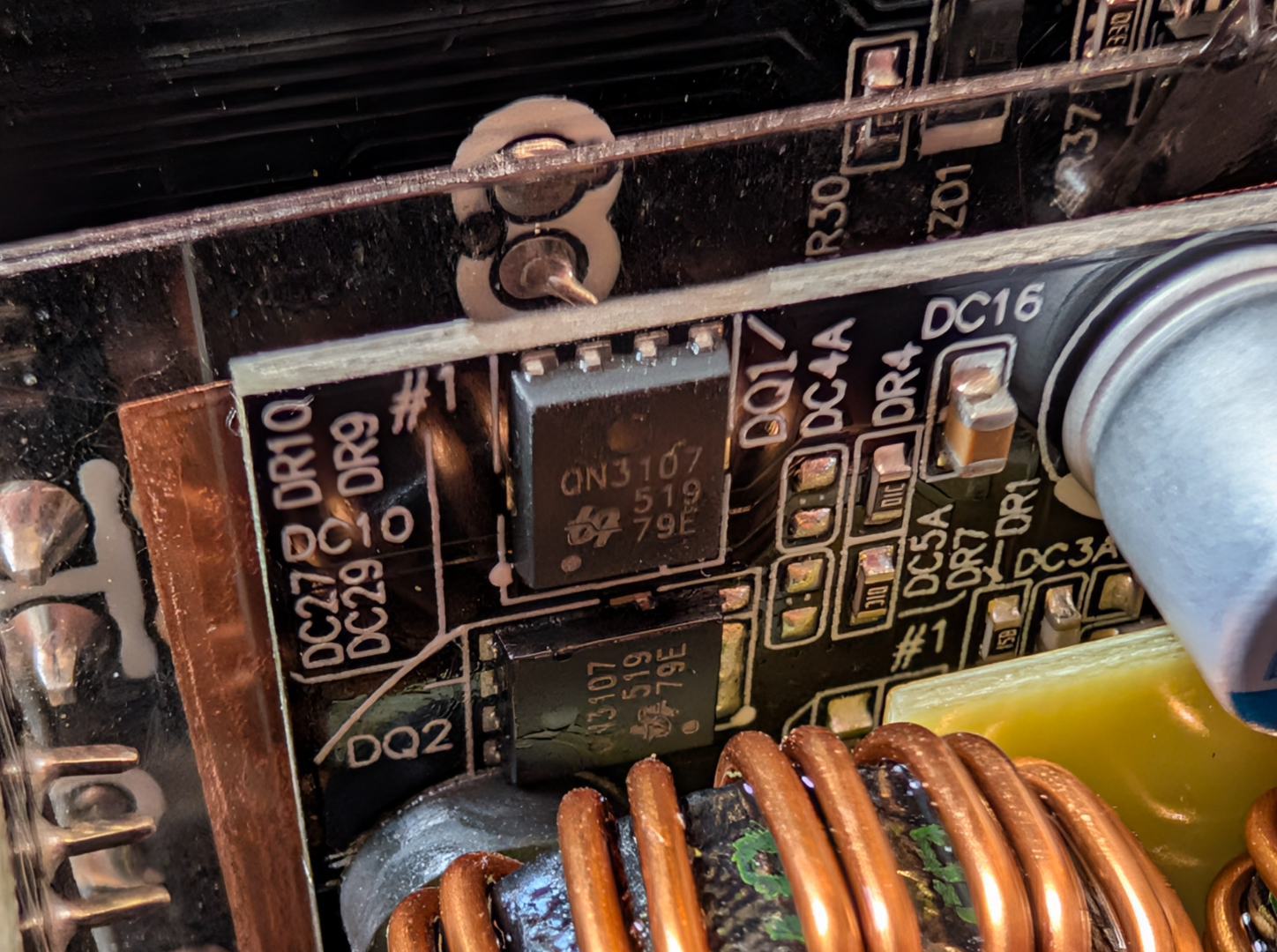

Низковольтные шины питания формируются DC-DC преобразователями на этой плате с использованием MOSFET-транзисторов QN3107M6N.

Кулер / Вентилятор

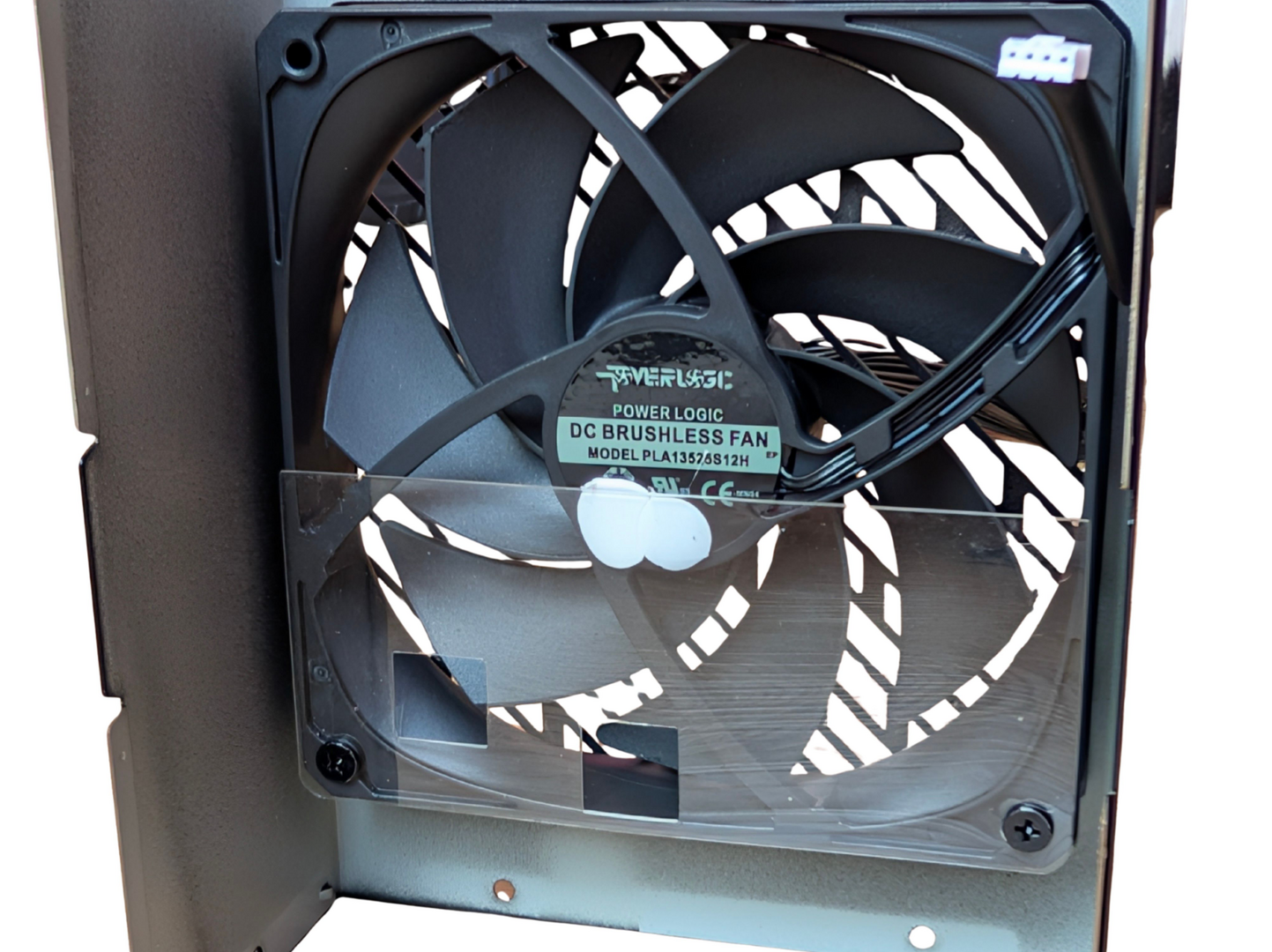

У модели MSI MPG Ai1600TS выбран вентилятор Powerlogic 135 мм PLA13525S12H, рассчитанный на 12 В, 0,56 А и скорость вращения до 2300 об/мин.

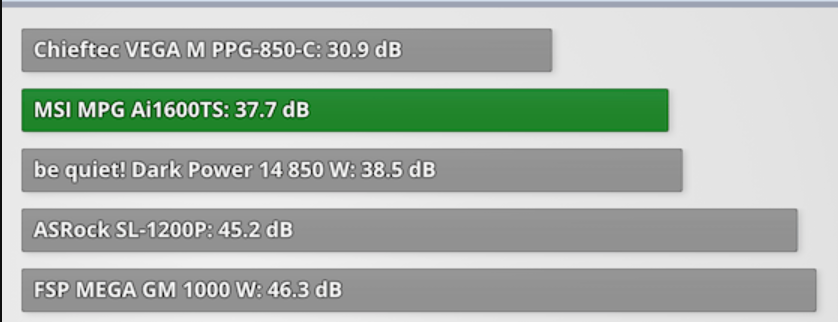

При 100% нагрузке:

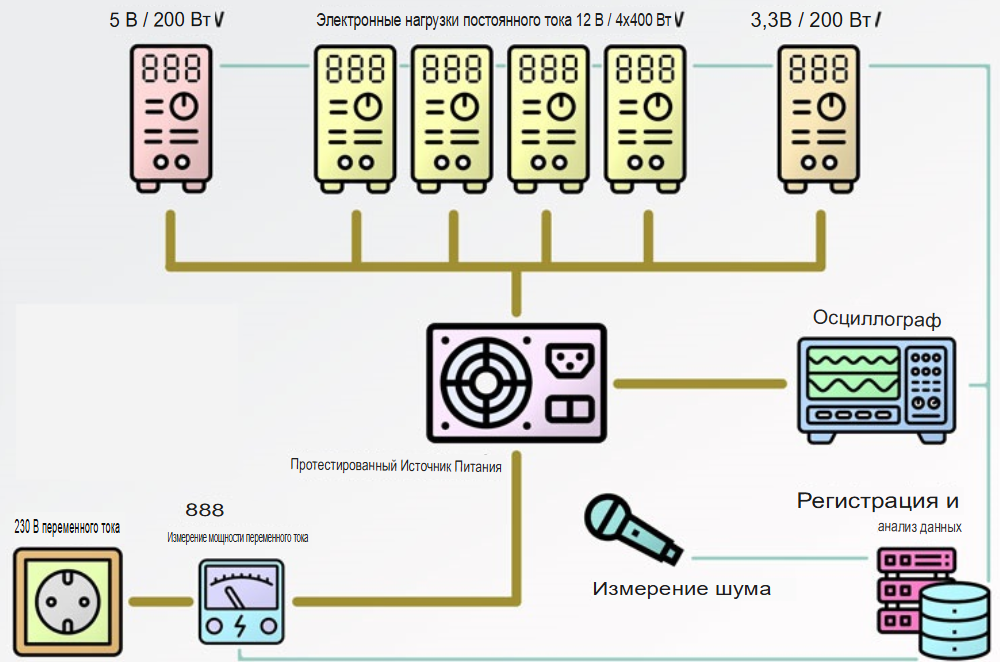

Согласно результатам наших испытаний при напряжении 230 В, этот блок питания соответствует требованиям сертификации 80 Plus Platinum, однако ему немного не хватает до рейтинга Titanium. Эти результаты соответствуют сертификации Cybenetics, которая присваивает ему рейтинг Titanium при напряжении 110 В, но не при 230 В.

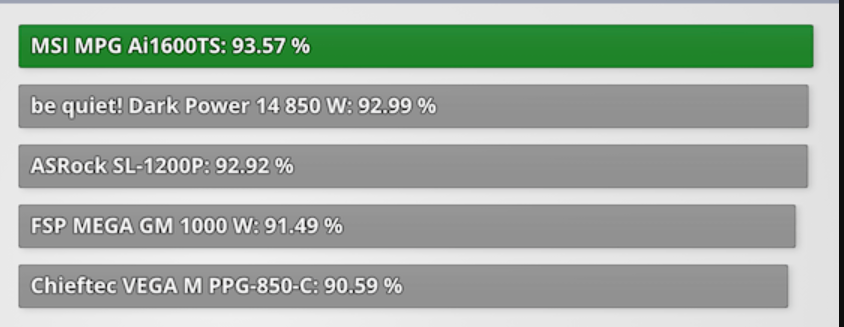

Благодаря КПД, достигающему пика в 94,27% при 50% нагрузке и остающемуся на уровне 91,92% при абсолютной максимальной нагрузке, он легко соответствует стандартным пороговым значениям Platinum (92% при 20% нагрузке, 94% при 50% нагрузке и 90% при 100% нагрузке). Хотя ему не хватает всего одного-двух процентных пунктов до строгих требований к средней нагрузке, необходимых для получения знака 80 Plus Titanium, такой профиль производительности ставит его в верхний эшелон мощных блоков питания.

Регулирование напряжения

Как и почти во всех современных блоках питания, внутренняя петля обратной связи, регулирующая выходное напряжение непосредственно в самом блоке питания, чрезвычайно эффективна.

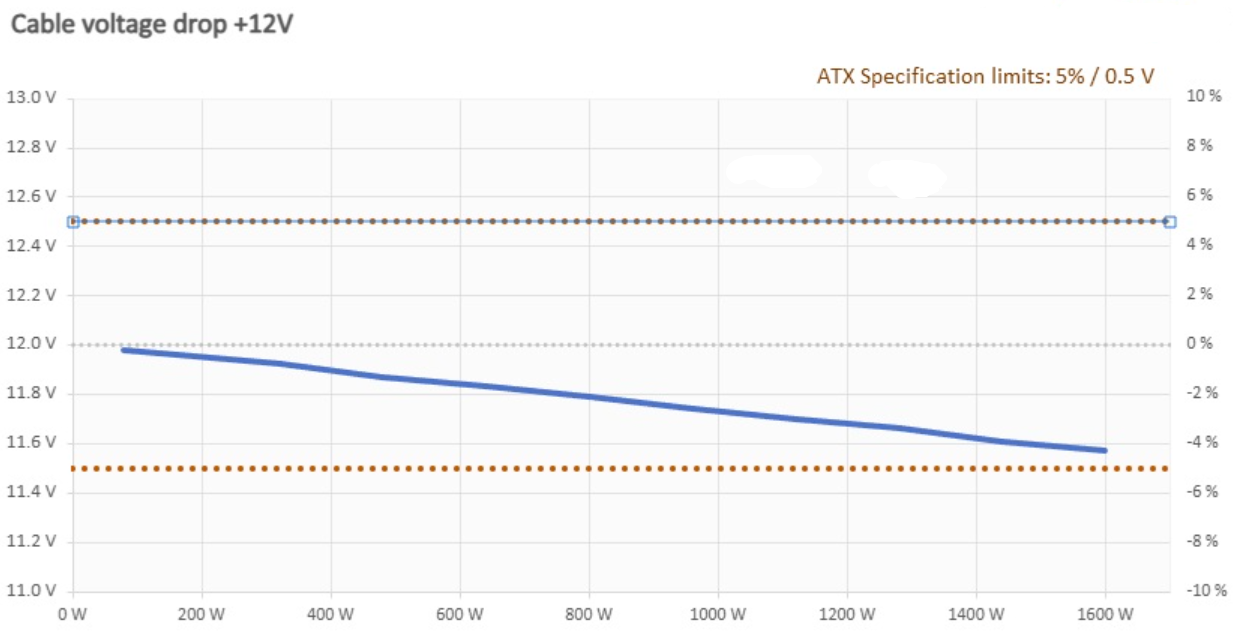

Хотя стабилизация напряжения в современных блоках питания чрезвычайно высока, при протекании тока в кабелях происходит падение напряжения и, следовательно, потери мощности.

Это приводит к тому, что напряжение, доступное компонентам системы, оказывается ниже, чем фактически измеряется на выходах блока питания. Более толстые кабели вызывают меньшее падение напряжения и обеспечивают большую мощность для компонентов.

Любые потери мощности в кабелях теряются в виде тепла в самом проводе. Измерив падение напряжения при известной нагрузке, мы можем рассчитать сопротивление кабелей.

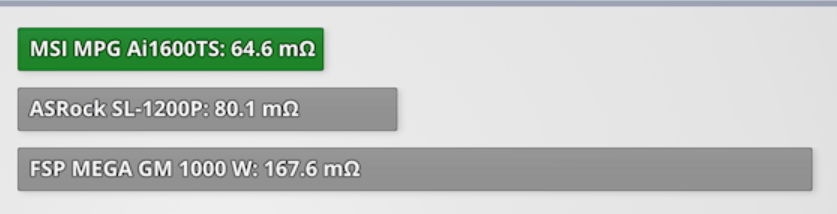

Сопротивление кабеля (на кабель)

Как и ожидалось, сопротивление кабеля, по-видимому, снижается с увеличением номинальной мощности блока питания. По мере проведения дополнительных обзоров мы сможем выделить те модели, которые демонстрируют лучшие или худшие результаты по качеству кабеля.

Пульсация

Пульсация - это очень важное измерения надежности блока питания!

В идеале, при просмотре на осциллографе, постоянное напряжение, подаваемое блоком питания, должно быть идеально ровным. Однако из-за особенностей работы импульсных блоков питания ATX и неидеального поведения всех задействованных компонентов в реальных условиях, возникают очень небольшие колебания выходного напряжения, известные как пульсации и шум. Спецификация ATX допускает пульсации до 120 мВ для линии +12 В и 50 мВ для дополнительных линий.

Пульсация (мВ) при 230 В
Тестовая нагрузка	12 В	5 В	3,3 В
10%	29,65 мВ	19,85 мВ	20,40 мВ
20%	29,50 мВ	21,90 мВ	21,88 мВ
30%	27,20 мВ	20,85 мВ	20,15 мВ
40%	30,10 мВ	21,50 мВ	21,95 мВ
50%	32,05 мВ	22,10 мВ	22,15 мВ
60%	34,15 мВ	21,45 мВ	22,40 мВ
70%	34,30 мВ	20,55 мВ	20,75 мВ
80%	36,65 мВ	20,70 мВ	21,85 мВ
90%	36,85 мВ	20,45 мВ	21,25 мВ
100%	41,25 мВ	20,65 мВ	20,60 мВ
110%	42,75 мВ	22,15 мВ	21,35 мВ

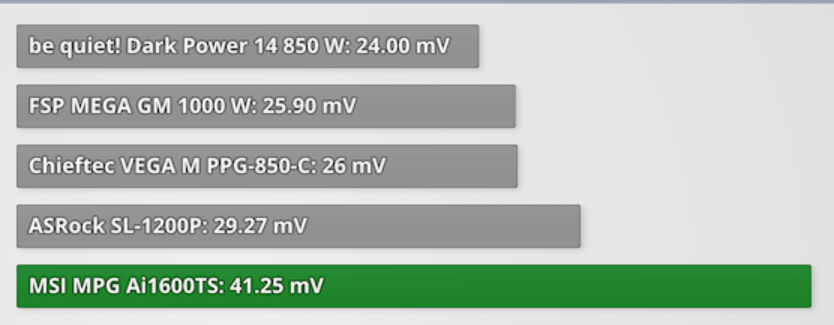

Пульсация 12 В При 100% нагрузке:

Неравномерность колебаний по всем направляющим контролируется и полностью соответствует техническим требованиям, хотя мы наблюдали лучшие результаты у конкурирующих блоков в этом ценовом сегменте.

Минусы

• Не соответствует требованиям для Titanium при напряжении 230 В
• Подавление пульсаций на этом уровне могло бы быть немного лучше
• Большой физический след
• Дополнительное место для хранения кабелей не предусмотрено
• Эстетически может подойти не всем

Плюсы

• Инновационная технология GPU Safeguard+
• Впечатляющая мощность 1600 Вт благодаря двум модулям 12 В-2x6
• Премиальный выбор внутренних компонентов
• Превосходное качество сборки и пайки
• Тихая работа и остановка вентилятора
• Продуманная конструкция выключателя питания
• Отличная стабилизация напряжения
• 12-летняя гарантия

Вывод и общие впечатления от использования

MSI MPG Ai1600TS PCIE5 - это не плохой инженерный эксперимент.

Благодаря включению Safeguard+, MSI предложила аппаратное решение самой большой проблемы, вызывающей опасения в отрасли. Она работает именно так, как заявлено, предлагая поэтапную систему предупреждения перед отключением питания, а не просто ожидая катастрофического перегрева или короткого замыкания для срабатывания стандартной защиты от перегрузки по току (OCP).

В сочетании с высококачественными японскими конденсаторами большого объема, мощными транзисторами Vishay TrenchFET и трансформаторами, припаянными непосредственно к усиленным дочерним платам, качество внутренней сборки трудно подвергнуть критике.

Однако, если вы используете ее в сети 230 В в, вам следует отбросить маркетинговые уловки. Это устройство не достигает целевого показателя эффективности Titanium при тестировании на 230 В, фактически работая как устройство 80 Plus Platinum.

Этот высший уровень Titanium он получает только при работе с сетями 115 В. В действительности этот недостаток приведет к очень незначительным различиям в реальном использовании с точки зрения тепловыделения или энергопотребления, но об этом мы должны упомянуть.

Электрические характеристики на деле оказались хорошими, но уступают конкурирующим флагманским платформам. Пульсации 12 В, достигающие пика выше 41 мВ при полной нагрузке, совершенно безопасны в рамках ограничения ATX в 120 мВ, но все же отстают от лидеров класса.

Вам также понадобится массивный корпус для размещения -190-мм глубины, а заметные розовые акценты и отсутствие качественной сумки для кабелей не соответствуют флагманскому уровню.

В конечном итоге, вы покупаете MPG Ai1600TS из-за непревзойденной безопасности разъемов и огромного запаса мощности в 1600 Вт. Если вам нужна абсолютная уверенность в надежности дорогостоящей сборки с несколькими видеокартами (особенно в майнинге или для AI вычислений) или сверхвысокопроизводительной системы, технология оправдывает цену.

Если же вы стремитесь исключительно к самым чистым электрическим показателям и истинной эффективности 230 В Titanium, существуют более производительные платформы.
