Seasonic VERTEX GX 850 W: обзор и отзывы о блоке питания. Эффективность и тестирование
Seasonic хорошо известна своими превосходными блоками питания, что делает компанию, вероятно, одной из самых авторитетных производителей БП на рынке.
В 2003 году они вышли за рамки OEM-производства и представили свои собственные продукты.
Seasonic VERTEX GX 850 W представляет собой высокопроизводительный, полностью модульный блок питания, разработанный для удовлетворения потребностей современных игровых и рабочих ПК.
Благодаря поддержке ATX 3.1 и PCIe 5.0 он обеспечивает исключительную эффективность, надежность и совместимость с новейшими видеокартами и компонентами.
Как и все блоки питания серии VERTEX GX (доступные в мощностях 750, 850, 1000 и 1200 Вт), GX-850 имеет сертификат 80 Plus Gold, предлагая ведущую в отрасли 12-летнюю гарантию с материалами высшего качества.
Технические характеристики
Ниже представлены основные технические характеристики блока питания Seasonic VERTEX GX 850 Ватт:
|
Особенности и характеристики |
||
|
80 Plus |
Gold |
|
|
Уровень эффективности «Cybenetics Efficiency» |
Platinum |
|
|
Уровень шума «Cybenetics» |
А |
|
|
Форм-фактор |
ATX/EPS |
|
|
Размеры |
160 мм x 150 мм x 86 мм |
|
|
Информация |
Размер вентилятора |
135 мм |
|
Управление вентилятором |
Цифровое управление вентилятором |
|
|
Подшипник вентилятора |
Гидродинамический подшипник |
|
|
Ожидаемая продолжительность жизни |
50 000 часов при 40 °C, относительной влажности 15 % - 65 % |
|
|
Информация о кабеле |
Модульность |
Полностью модульный |
|
Тип кабеля |
Кабели с плетеным рисунком |
|
|
Электрические характеристики |
Рабочая температура |
0–50 °C (линейное снижение от 100 % до 80 % от 40 °C до 50 °C) |
|
Среднее время безотказной работы при 25 °C, без вентилятора |
100 000 часов |
|
|
Вход переменного тока |
Полный спектр |
|
|
Защита |
OPP, OVP, UVP, OCP, OTP, SCP |
|
|
Безопасность и экология |
Безопасность и EMC |
cTUVus, TUV, CB, CCC, BSMI, EAC, CE |
|
Соблюдение экологических норм |
Energy Star, RoHS, WEEE, ErP Lot 6, REACH |
|
|
Гарантия |
12 лет |
|
|
Характеристики мощности |
|||||||
|
Вход переменного тока |
Напряжение: 100 V - 240 V |
||||||
|
Ток: 11–5.5 A |
|||||||
|
Частота: 50 Hz - 60 Hz |
|||||||
|
Выход постоянного тока |
Rail |
+3.3 V |
+5 V |
+12 V |
-12 V |
+5 VSB |
|
|
Максимальная мощность |
20 A |
20 A |
70 A |
0.3 A |
3 A |
||
|
100 W |
840 W |
3.6 W |
15 W |
||||
|
Общая непрерывная мощность |
850 W / 115–240 V |
||||||
Комплект поставки: упаковка и аксессуары
Прежде чем перейти к содержимому коробки, нам нужно уточнить, что некоторая информация, видимая на коробке, может отличаться от той, что вы видели в таблице спецификаций или на веб-сайте Seasonic.
Первоначальный выпуск Vertex GX был «только» совместим с ATX 3.0, поставляясь с кабелем 12VHPWR. Позже Seasonic обновил спецификации устройства и включил кабель 12V-2x6 и увеличил гарантию до 12 лет.

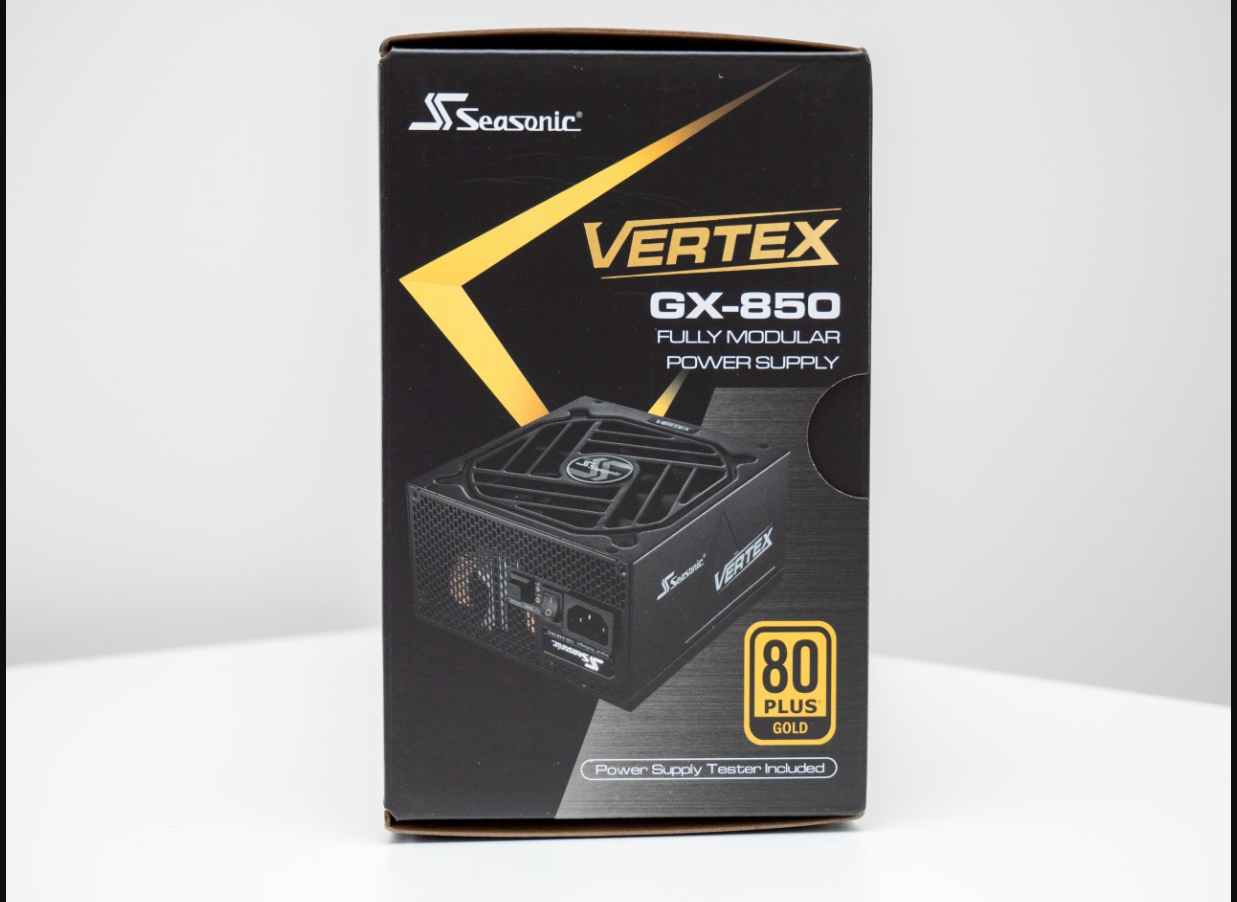

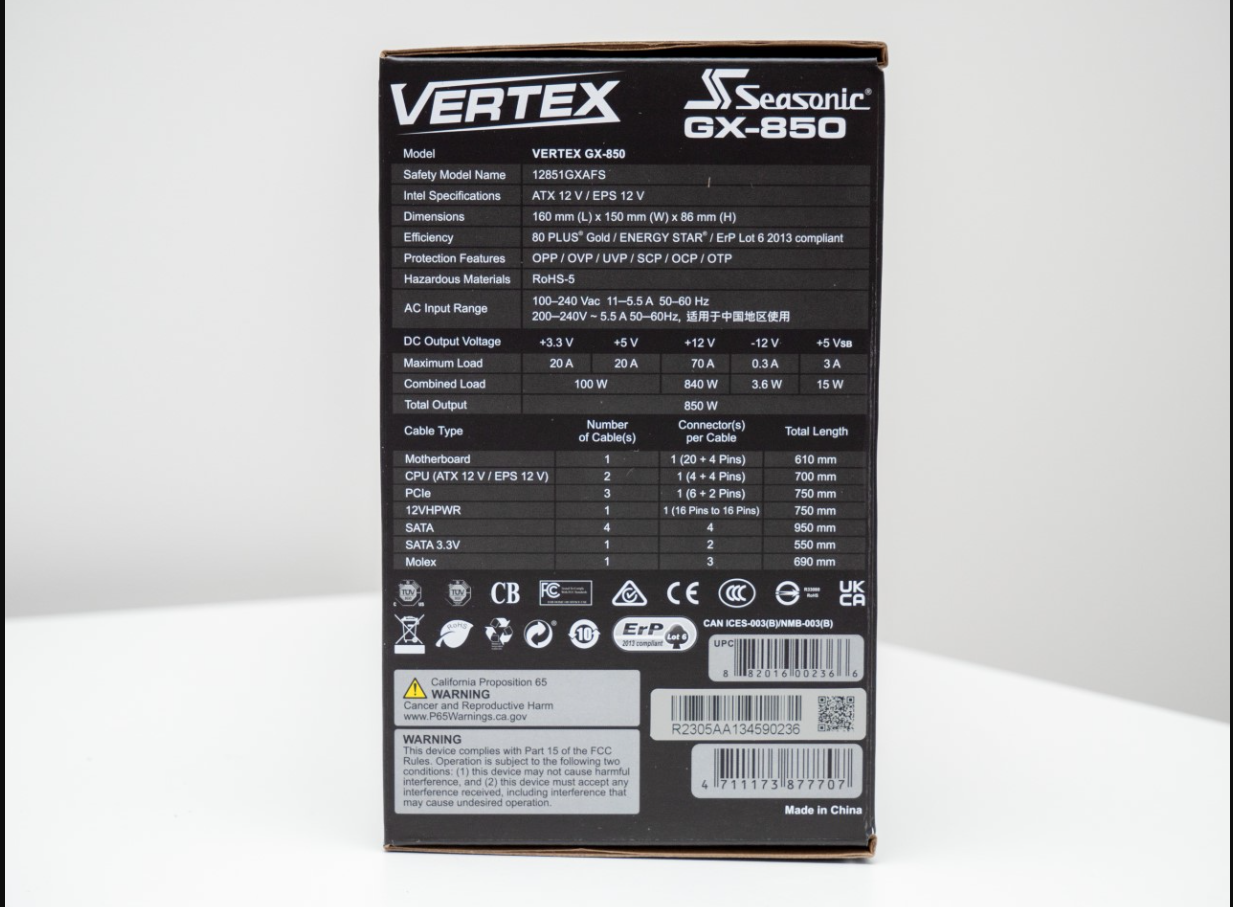

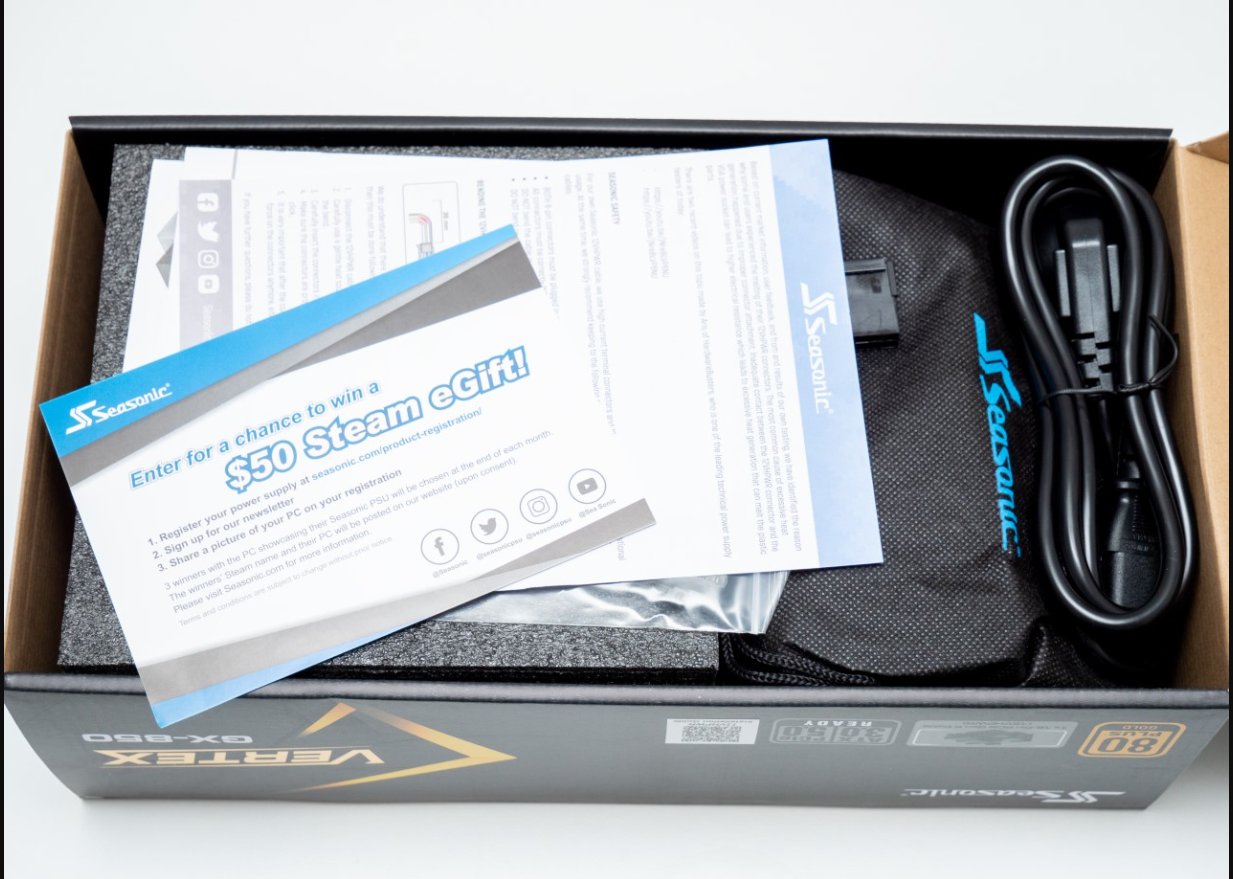

Блок питания поставляется в привычной темной упаковке с изображением самого блока питания, логотипа, основных характеристик и защит.
Внутри коробки Вы увидите:
- Руководство пользователя
- Руководство по установке
- Руководство по углу наклона кабеля
- Подарочный купон
- Кабель питания переменного тока

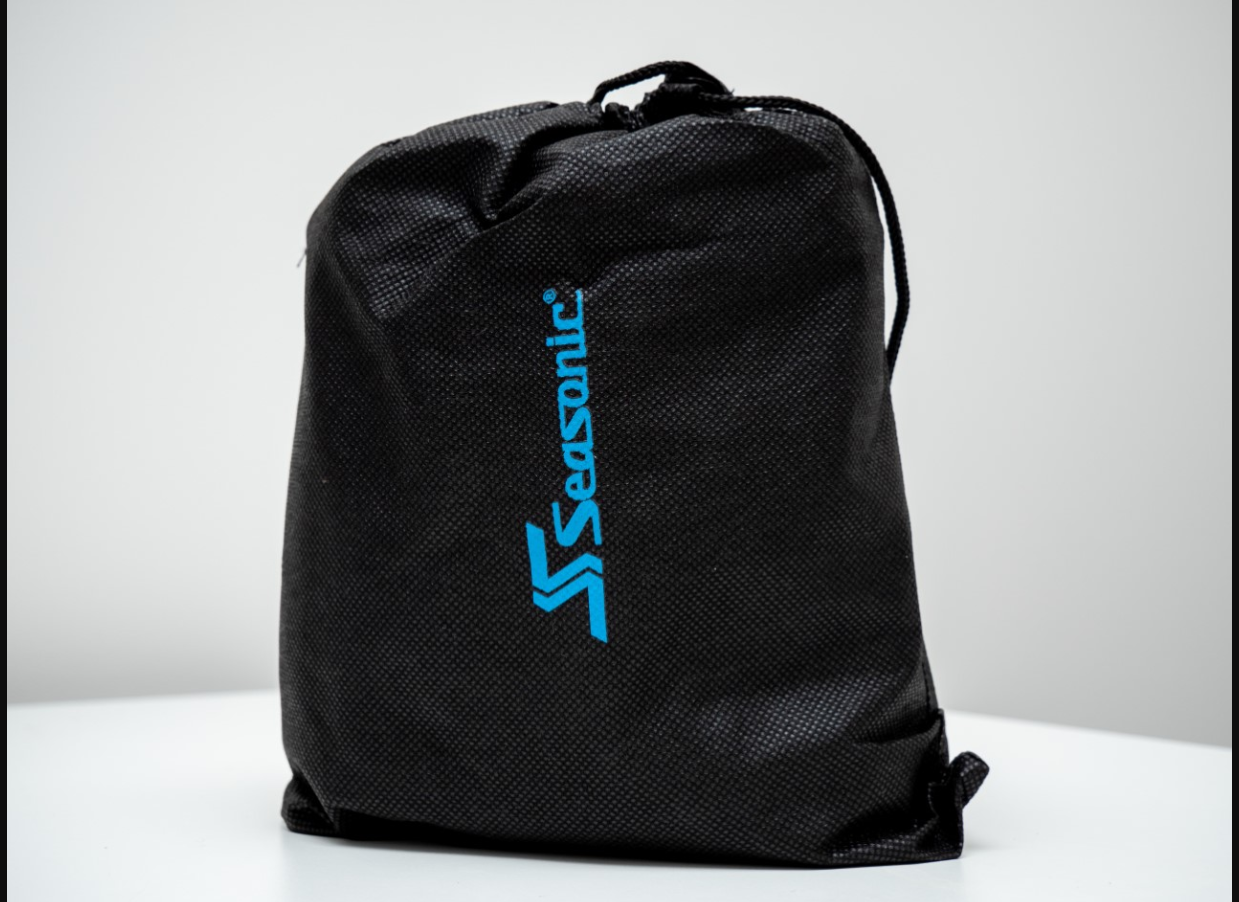

- Пакет с модульными кабелями
- Сам блок питания, надежно упакованный в пенопласт
- Стяжки

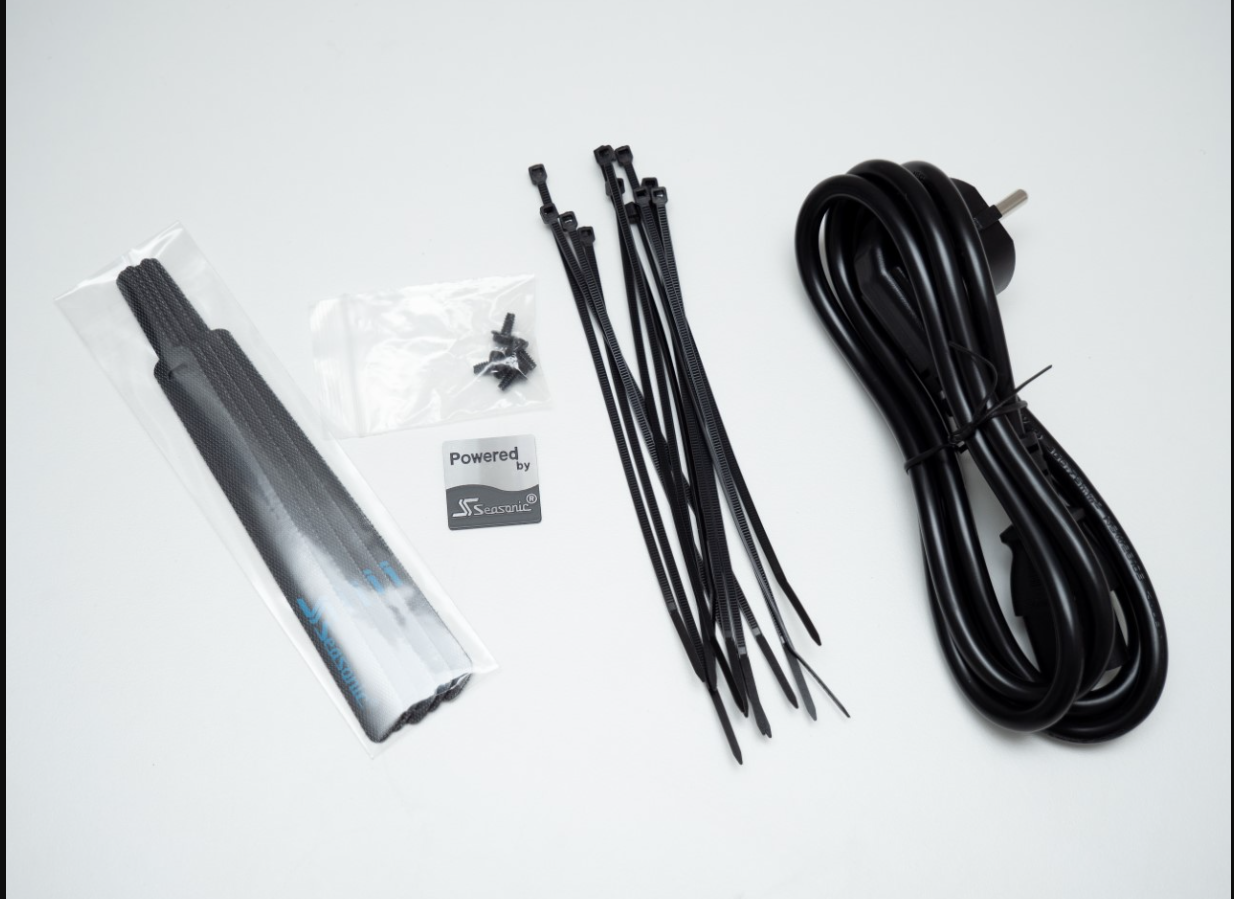

Также прилагаются крепежные винты, стяжки, липучки, наклейка и тестовый разъем блока питания, что делает комплект довольно богатым.
Оригинальная кабельная система VERTEX GX 850 W была модернизирована, поэтому в таблице ниже перечислены кабели, входящие в обновленный комплект блока питания.
Кабели
|
Модульные кабели |
|||
|
Тип кабеля |
Коннекторы на кабель |
Длина кабеля |
Количество кабелей |
|

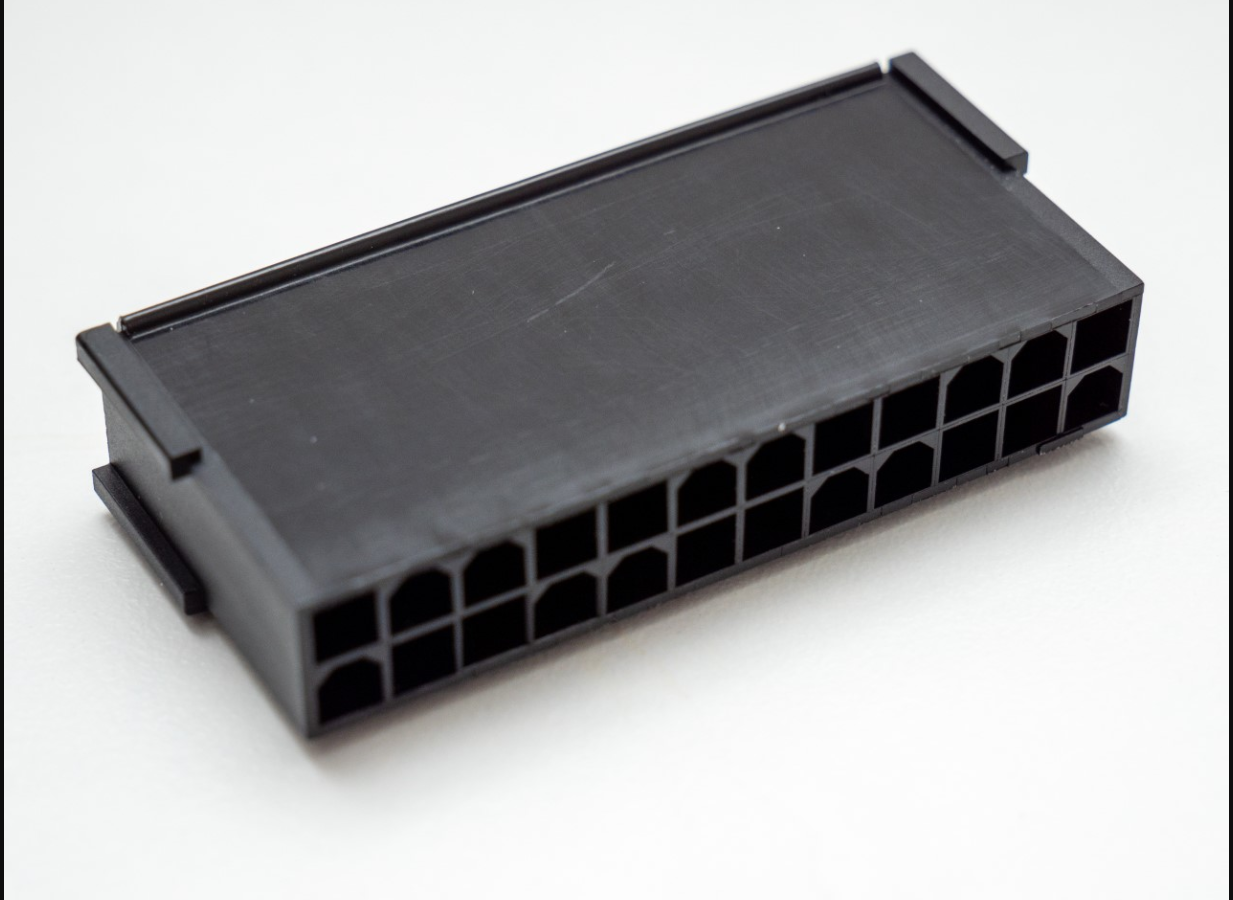

Материнская плата (24/20 pins) |
1 |
610 мм |
1 |
|
CPU (8/4 pins) |
1 |
700 мм |
2 |
|
PCIe (8/6 pins) |
1 |
650 мм |
3 |
|
SATA |
4 |
500 мм + 150 мм + 150 мм + 150 мм |
4 |
|
SATA 3.3 V |
2 |
400 мм + 150 мм |
1 |
|
Molex |
3 |
450 мм + 120 мм + 120 мм |
1 |
|
12V-2x6 |
1 (12+4 на 12+4 Pins) |
700 мм |
1 |

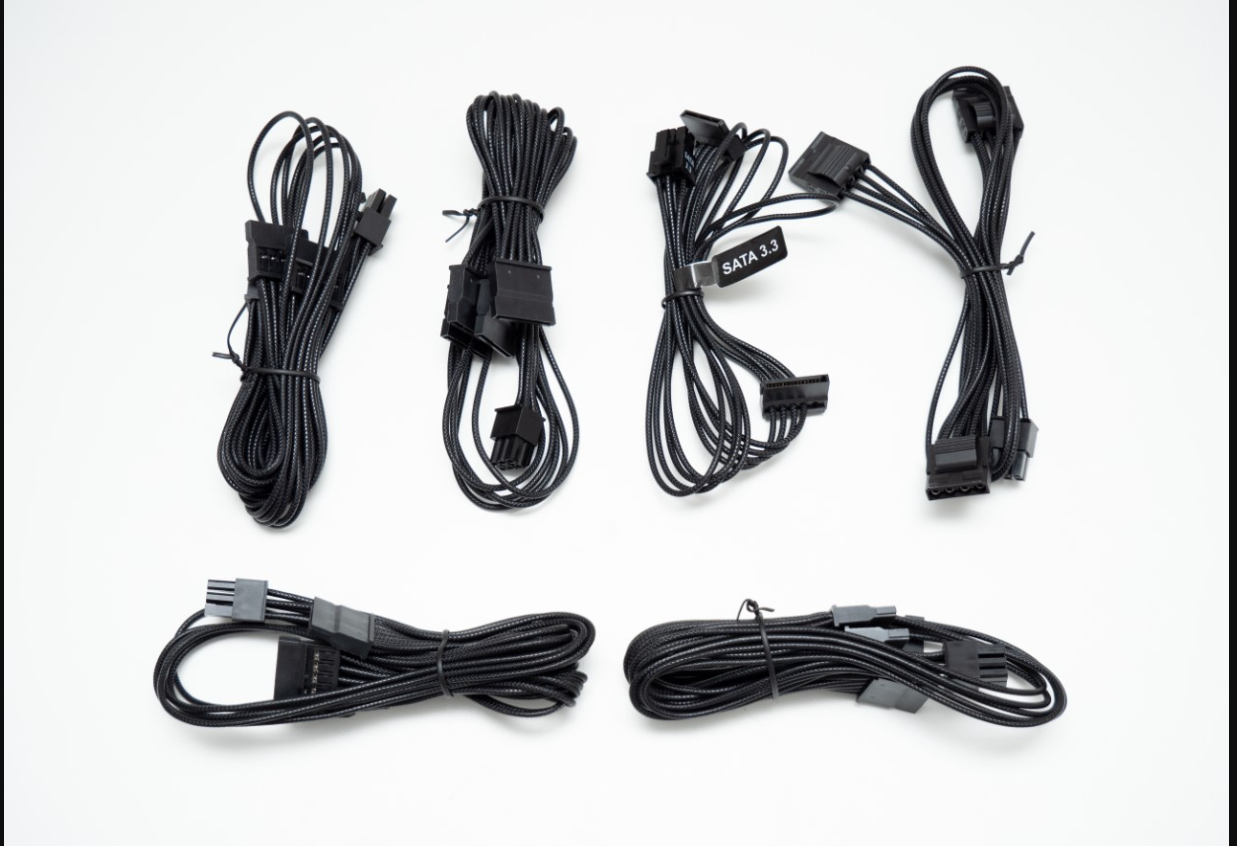

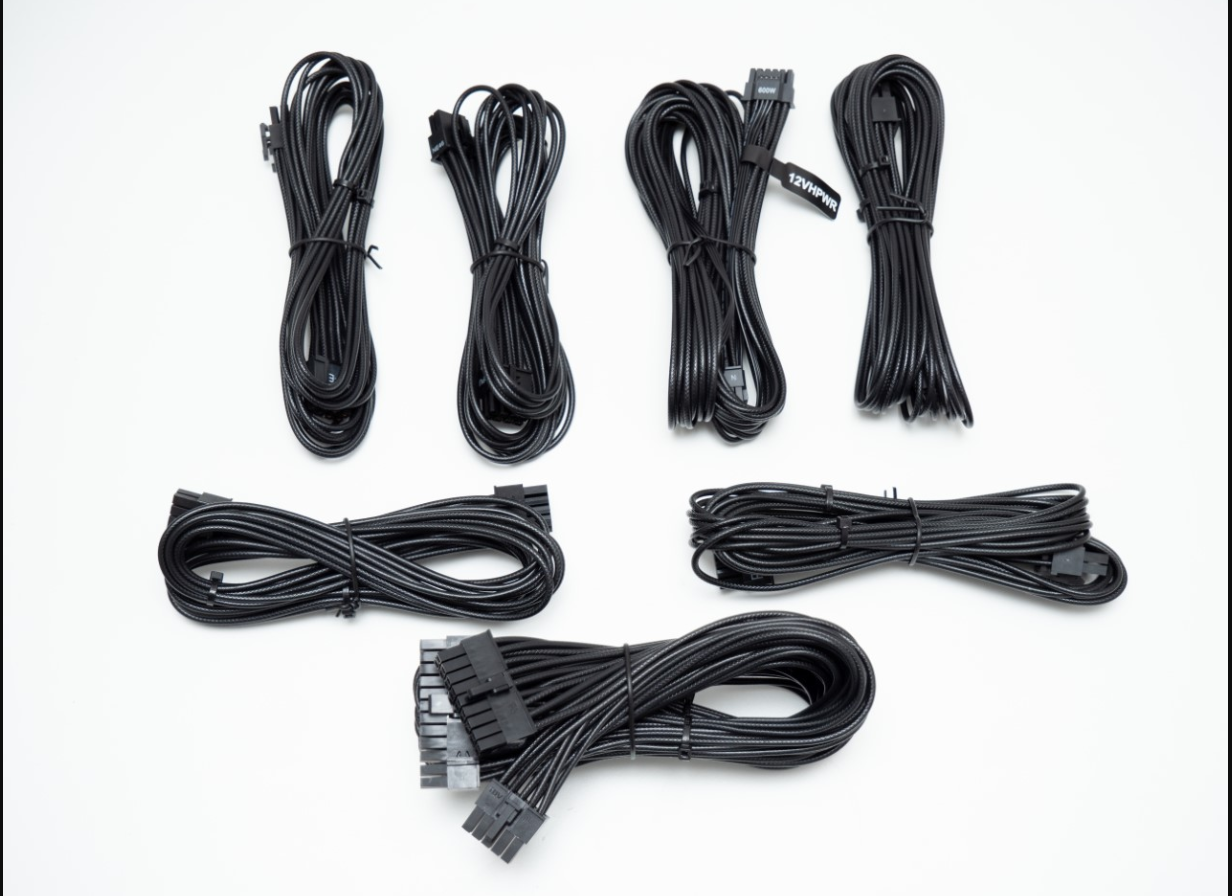

Текстурированные кабели с индивидуальной оплеткой такие же, как и в предыдущих блоках Focus GX и Prime TX.
Кабели питания процессора и видеокарты имеют 16 AWG, а кабели для периферийных устройств, которым не требуется работать с таким высоким напряжением, тоньше — 18 AWG.
В целом для блока мощностью 850 Вт Vertex GX предлагает множество возможностей подключения.
С тремя кабелями PCIe 6/8 pin, а также одним кабелем 12V-2x6 он обеспечивает подключение для любой конфигурации с одним GPU.
Длина кабелей также хорошо подходит даже для больших корпусов, а всего имеется 18 разъемов SATA для подключения SSD / HDD.
Ни один из кабелей не оснащен встроенными конденсаторами для подавления пульсаций/шумов.
Обзор Seasonic VERTEX GX 850 Ватт

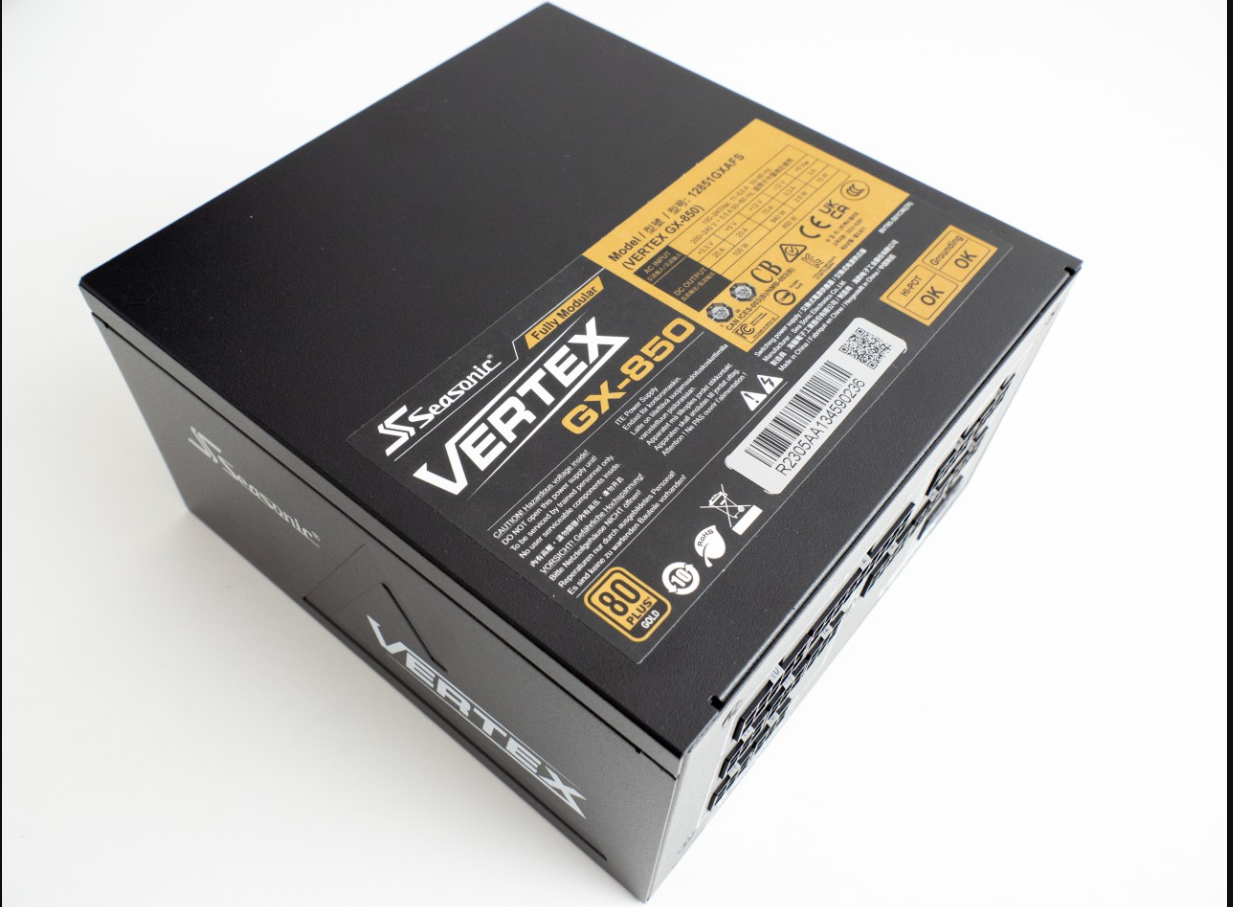

Vertex GX следует очень похожему стилю ранее выпущенной модели - Focus GX. По крайней мере, решетка вентилятора следует точно такому же дизайну.
Если бы не немного большие размеры с глубиной 160 мм вместо 140 мм у Focus GX, а также логотип Vertex, Вам было бы трудно отличить их друг от друга.

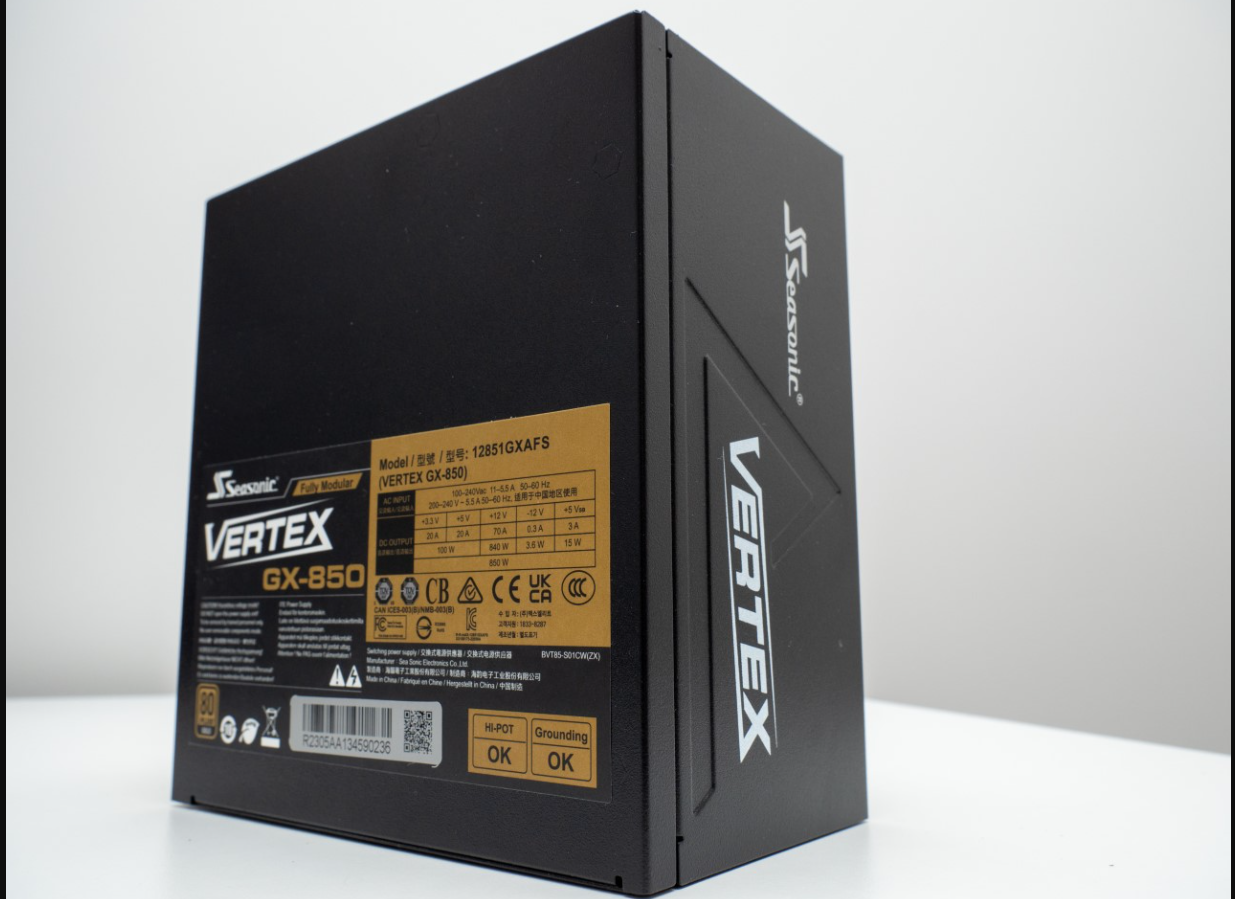

Сзади мы находим обычные данные по выходной мощности.

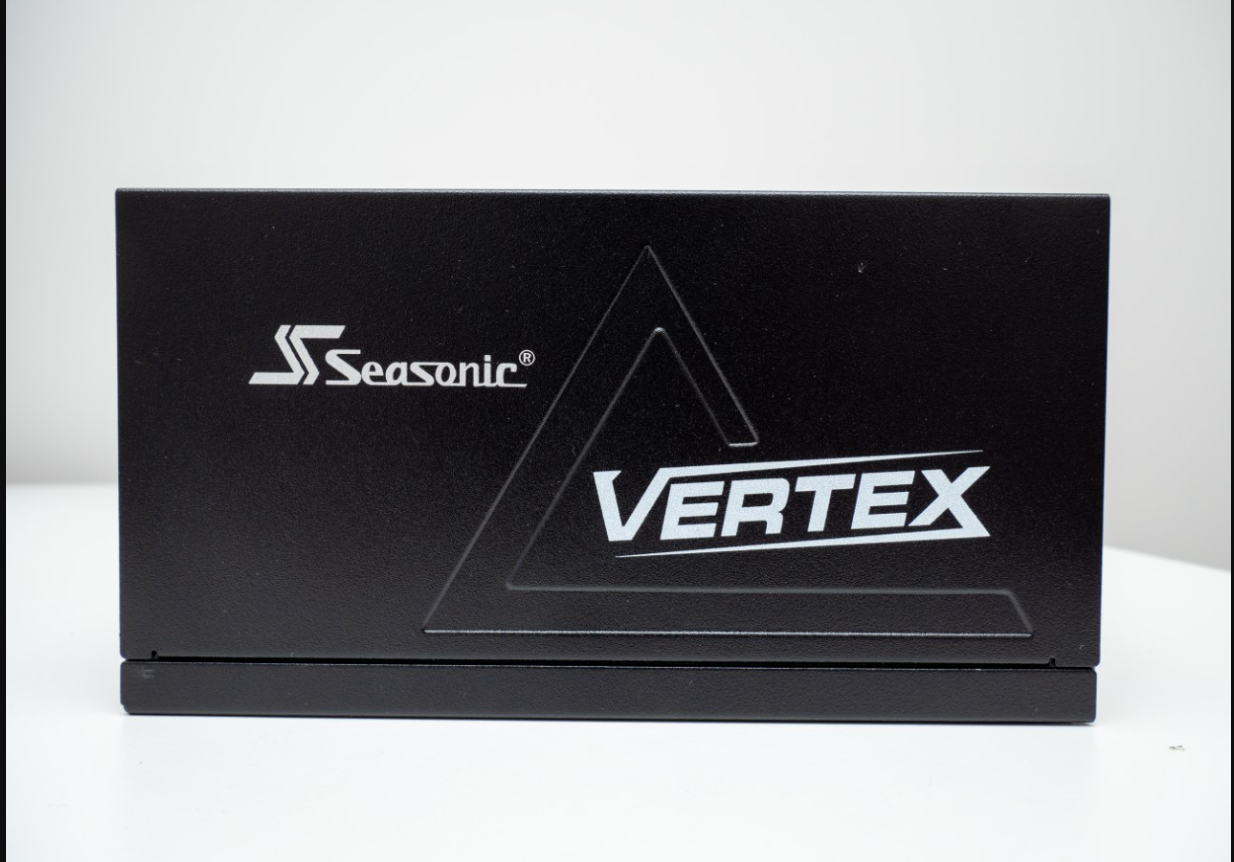

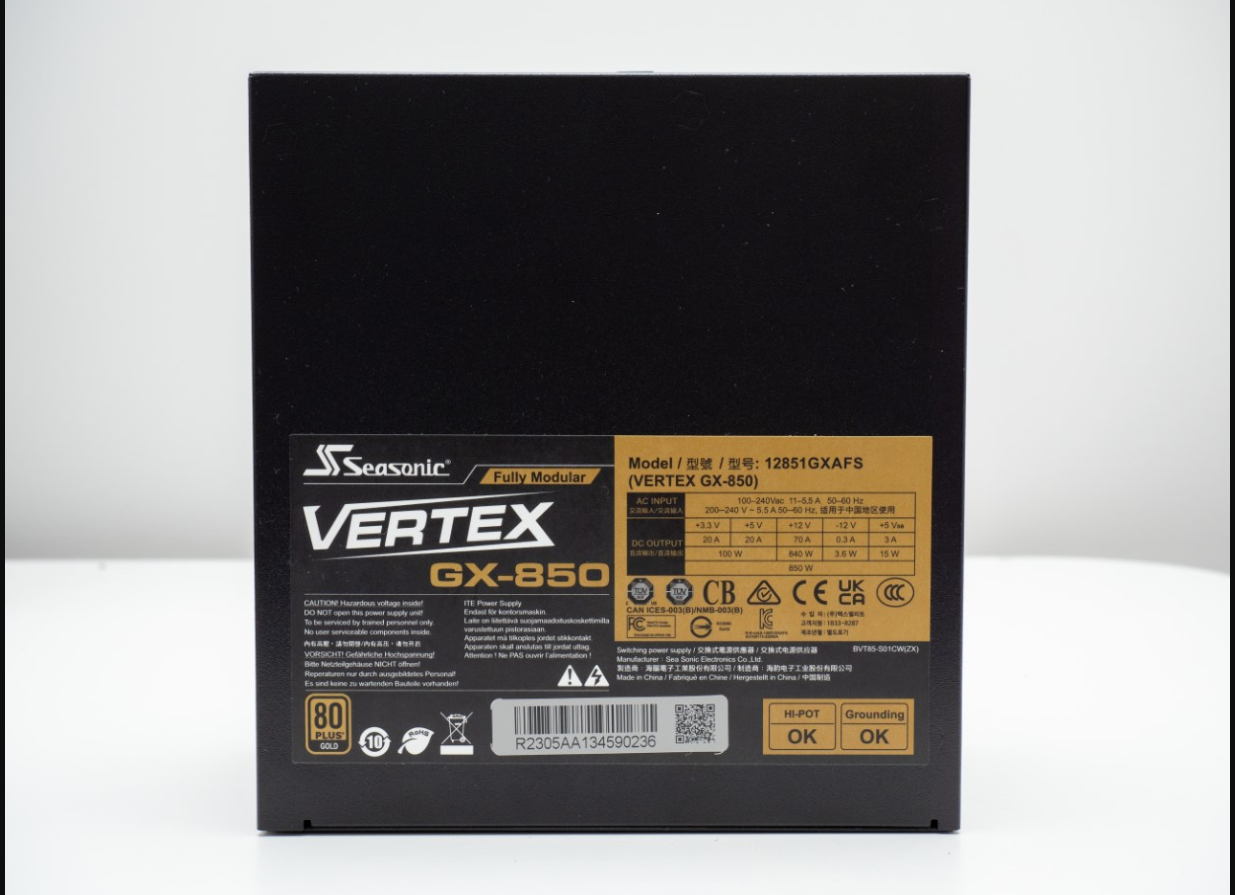

Сходство сохраняется и по бокам, где на металлическом корпусе отпечатан логотип Vertex и фирменная маркировка.
Блок питания выполнен в матово-черном цвете и в целом имеет весьма консервативный вид.

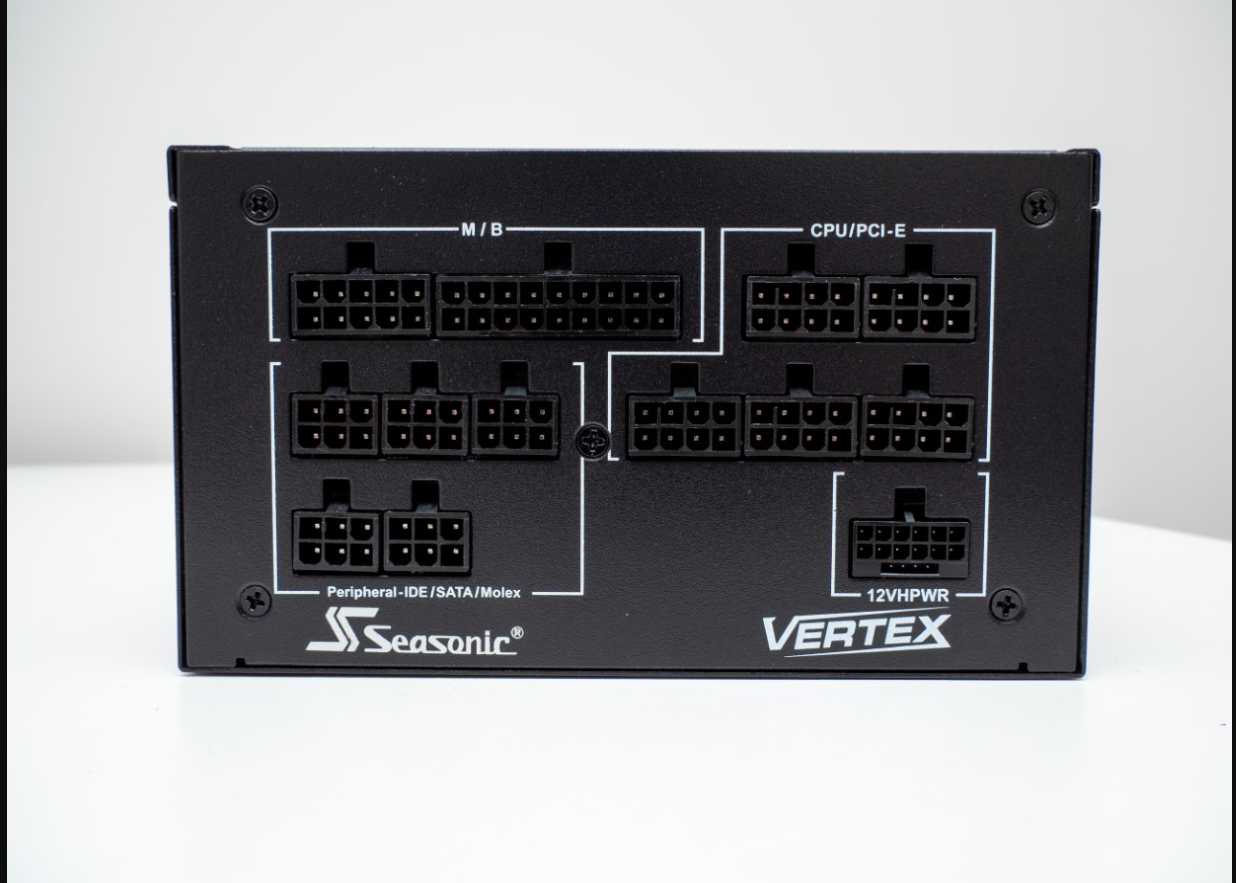

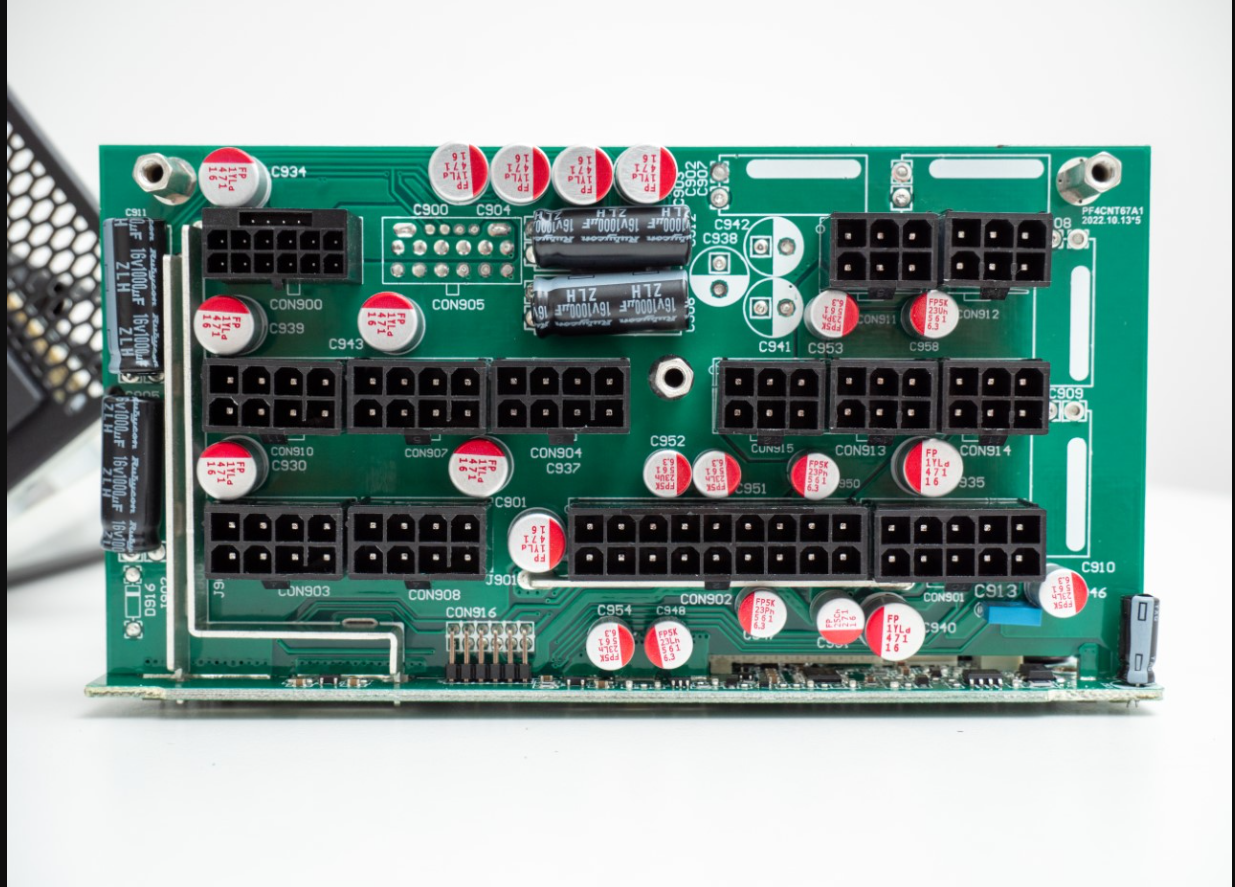

Что касается модульной разводки кабелей, Vertex GX 850 имеет ровно столько же разъемов, сколько и модульных кабелей, поставляемых с устройством.

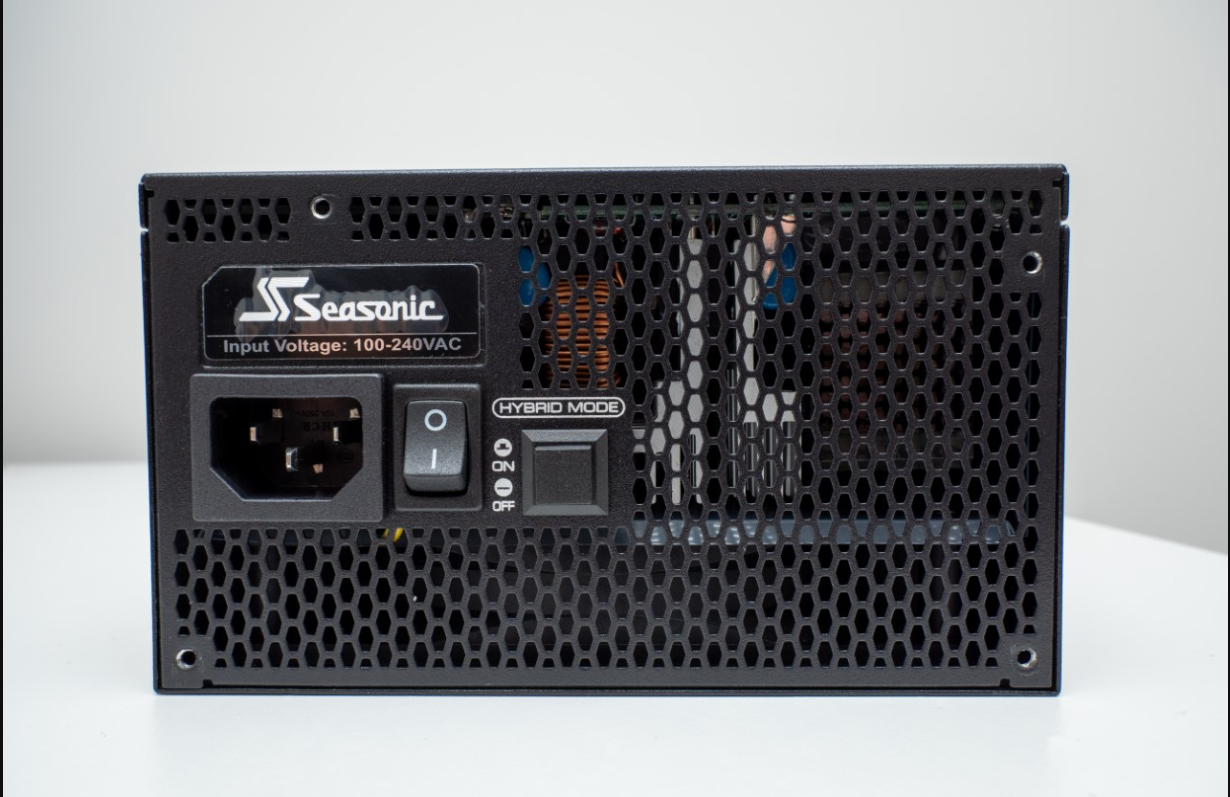

На противоположной стороне, помимо логотипа Seasonic, Вы найдете решетку для выпуска воздуха с розеткой переменного тока, выключатель и кнопку для включения или выключения полупассивного режима вентилятора.
Согласно таблице нарастания мощности вентилятора Seasonic, устройство должно работать в режиме без вентилятора не менее 30 % от номинальной выходной мощности.
Внутреннее устройство (разобранный блок)
Для разбора блока питания, Вам понадобится откурутить всего пару винтов.

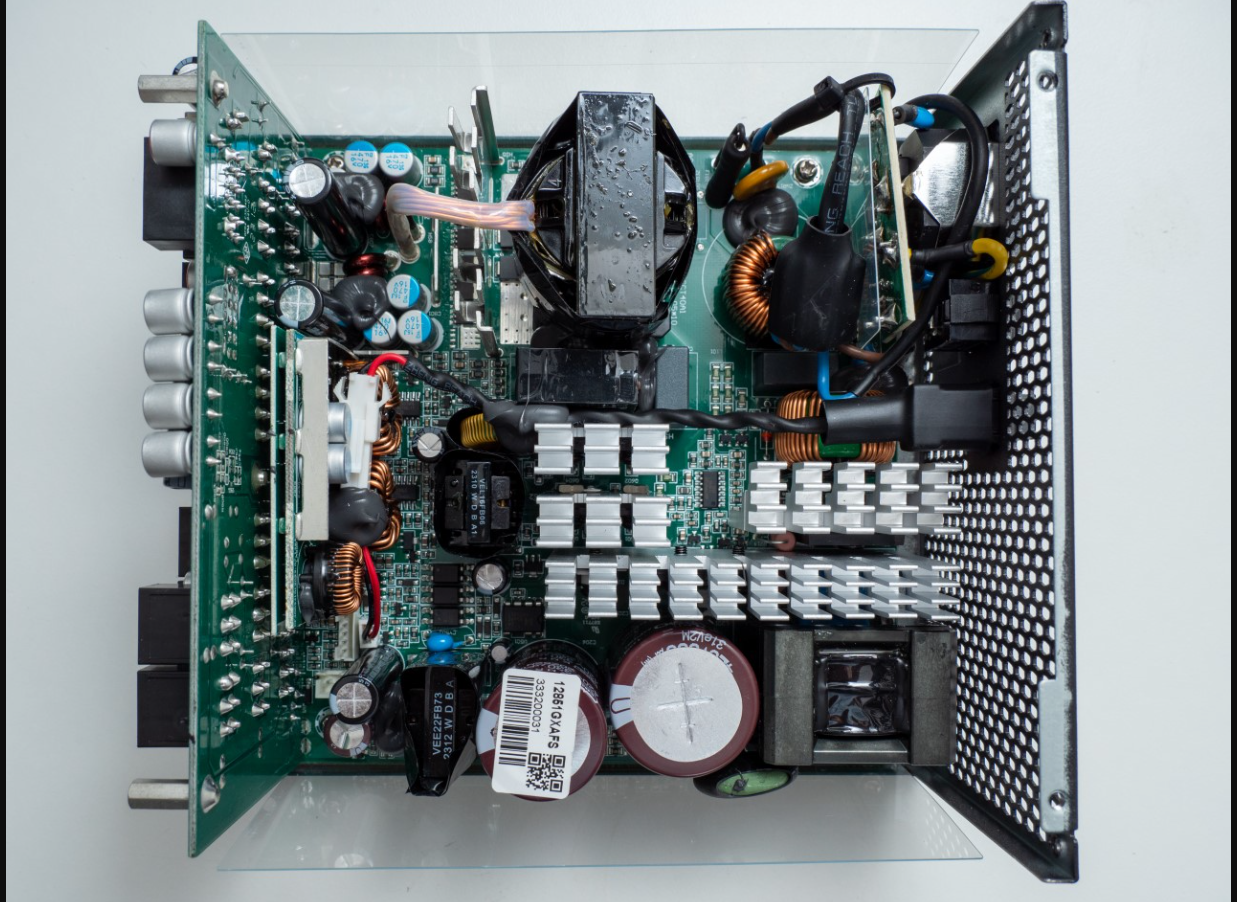

Поскольку это довольно большой блок с КПД уровня Gold и мощностью менее 1 кВт, здесь достаточно свободного места, а компоненты, установленные на зеленой печатной плате, практически не препятствуют воздушному потоку.

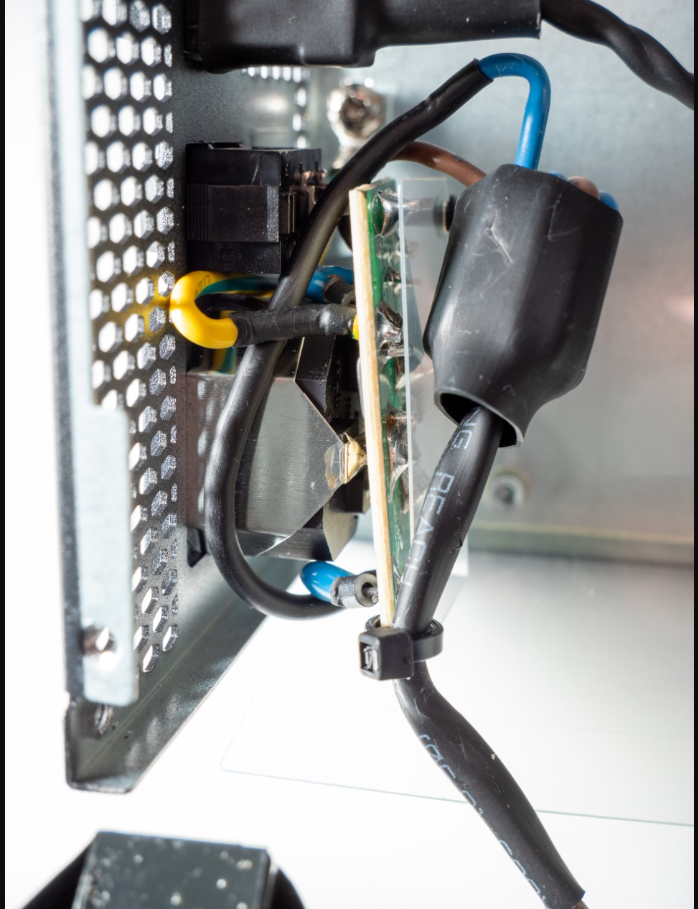

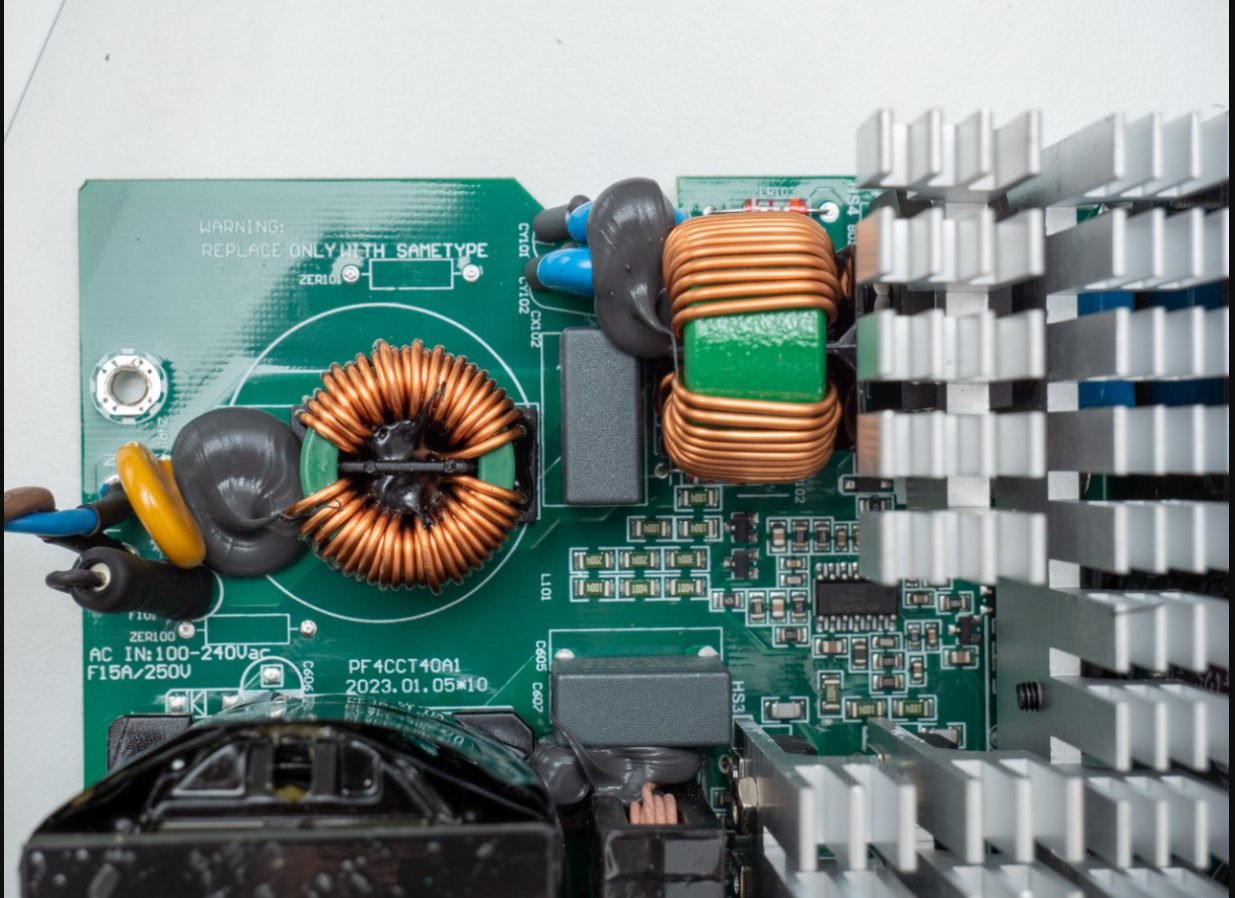

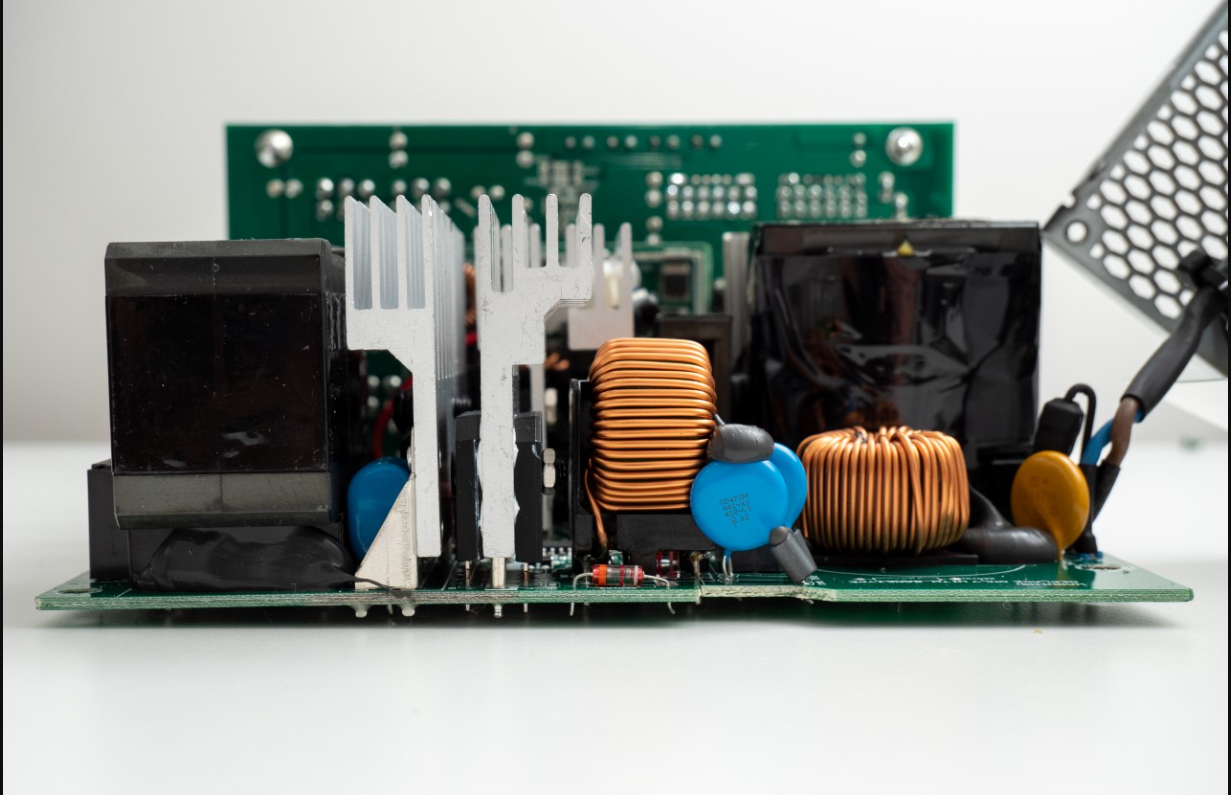

Начиная с первичной фильтрации переменного тока, на печатной плате, припаянной к разъему переменного тока, есть два конденсатора Y и один X.
Два дополнительных конденсатора Y, еще один конденсатор X, два дросселя и MOV следуют на основной печатной плате.
Используется двойной мостовой выпрямитель со специальным радиатором, зажатым между ними.
Рядом с диодным мостом мы находим популярный контроллер CM6500UNX APFC, а EM8569C — резервный контроллер ШИМ.
CU6901VPA — резонансный контроллер, а WT7527RA выбран для управления защитой блока питания.

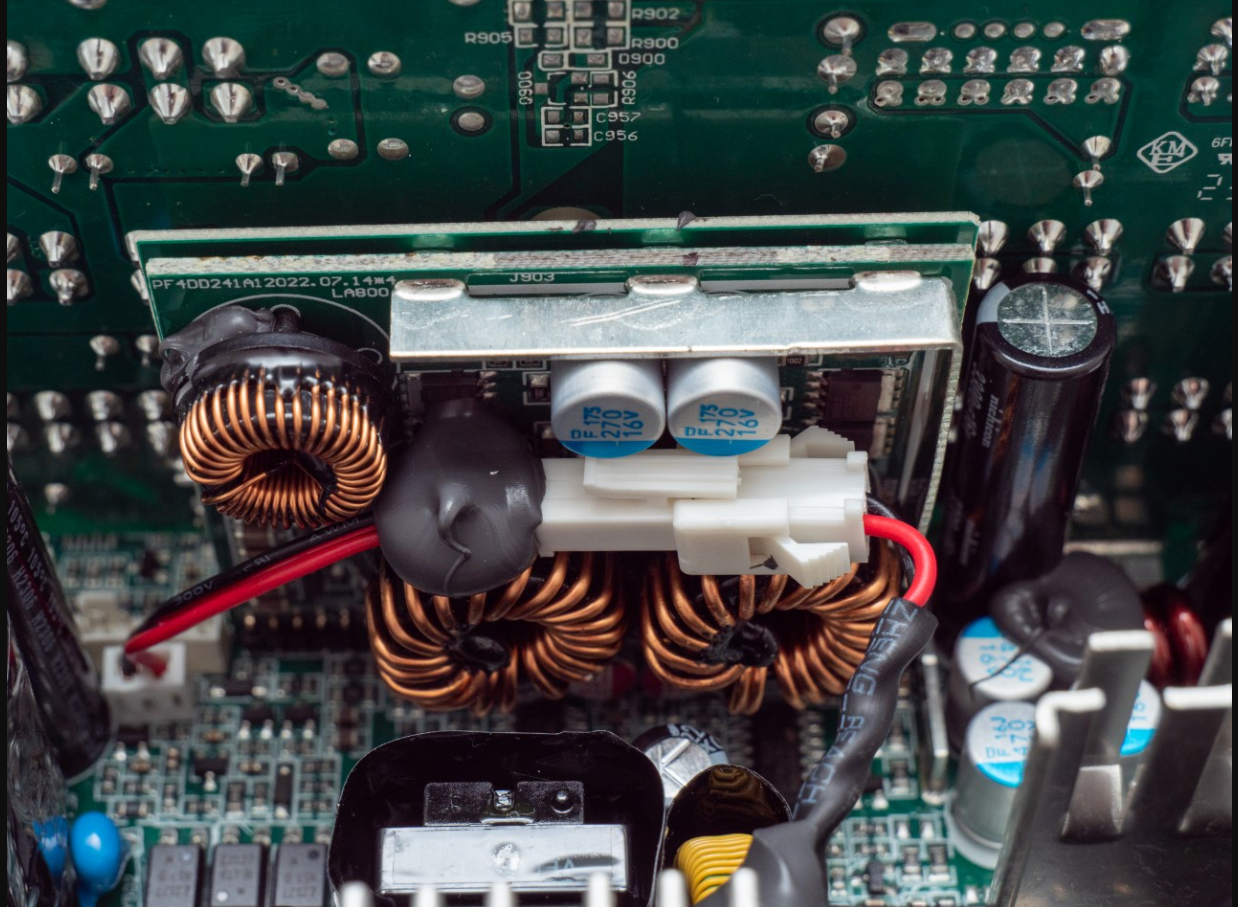

Все эти компоненты знакомы по Focus GX от Seasonic. Однако, несмотря на сходство в спецификациях, конструкция платы совершенно другая.

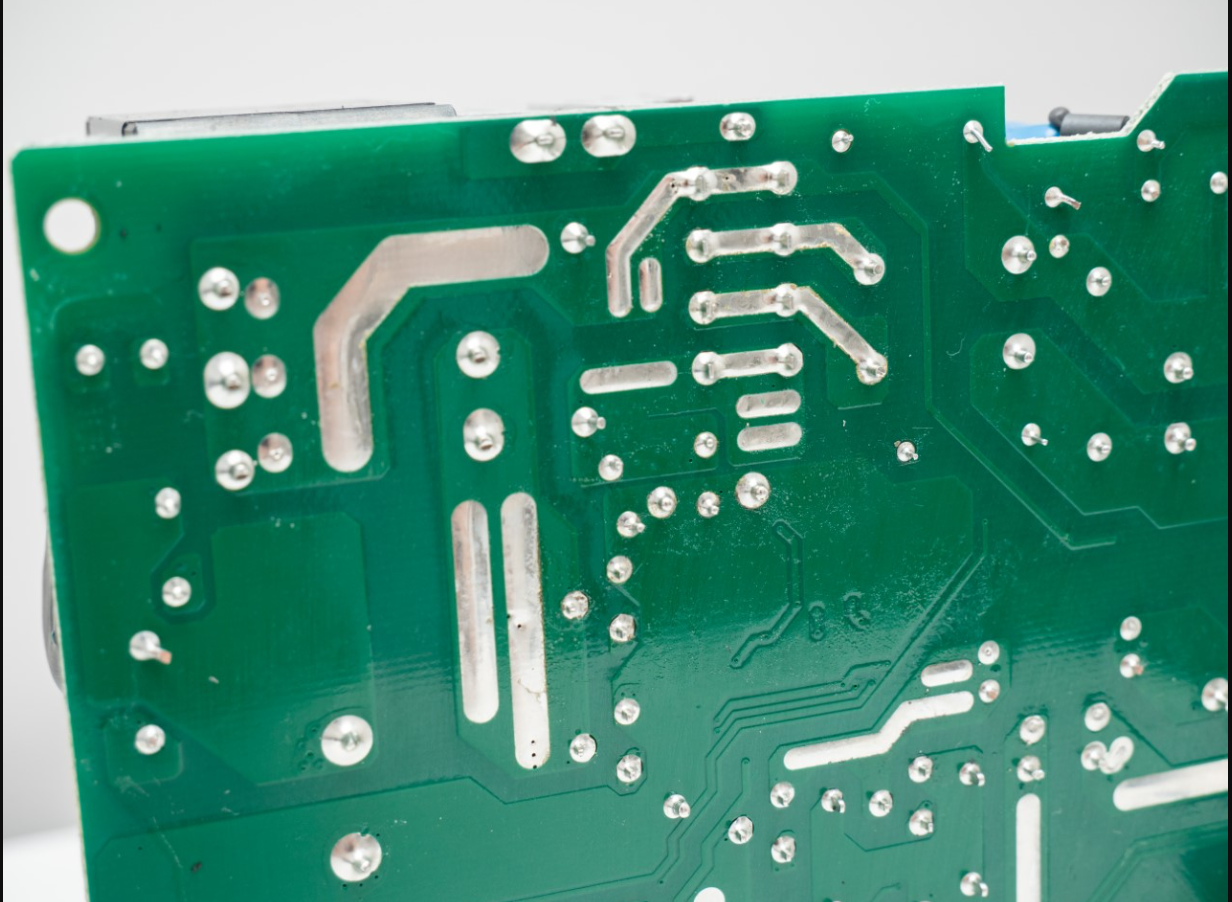

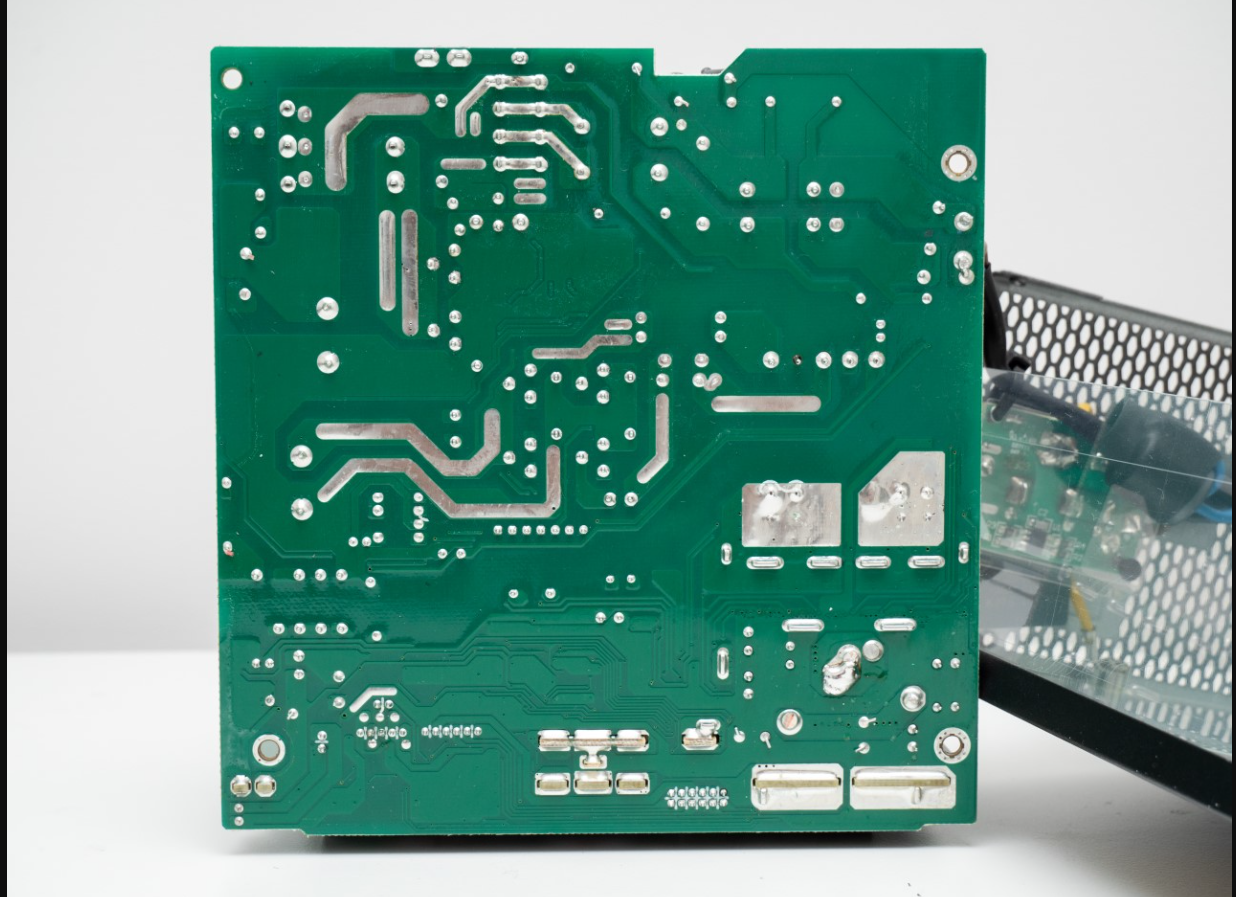

У Focus GX большинство микросхем располагалось на задней стороне печатной платы, в то время как у Vertex GX задняя сторона печатной платы полностью чистая.

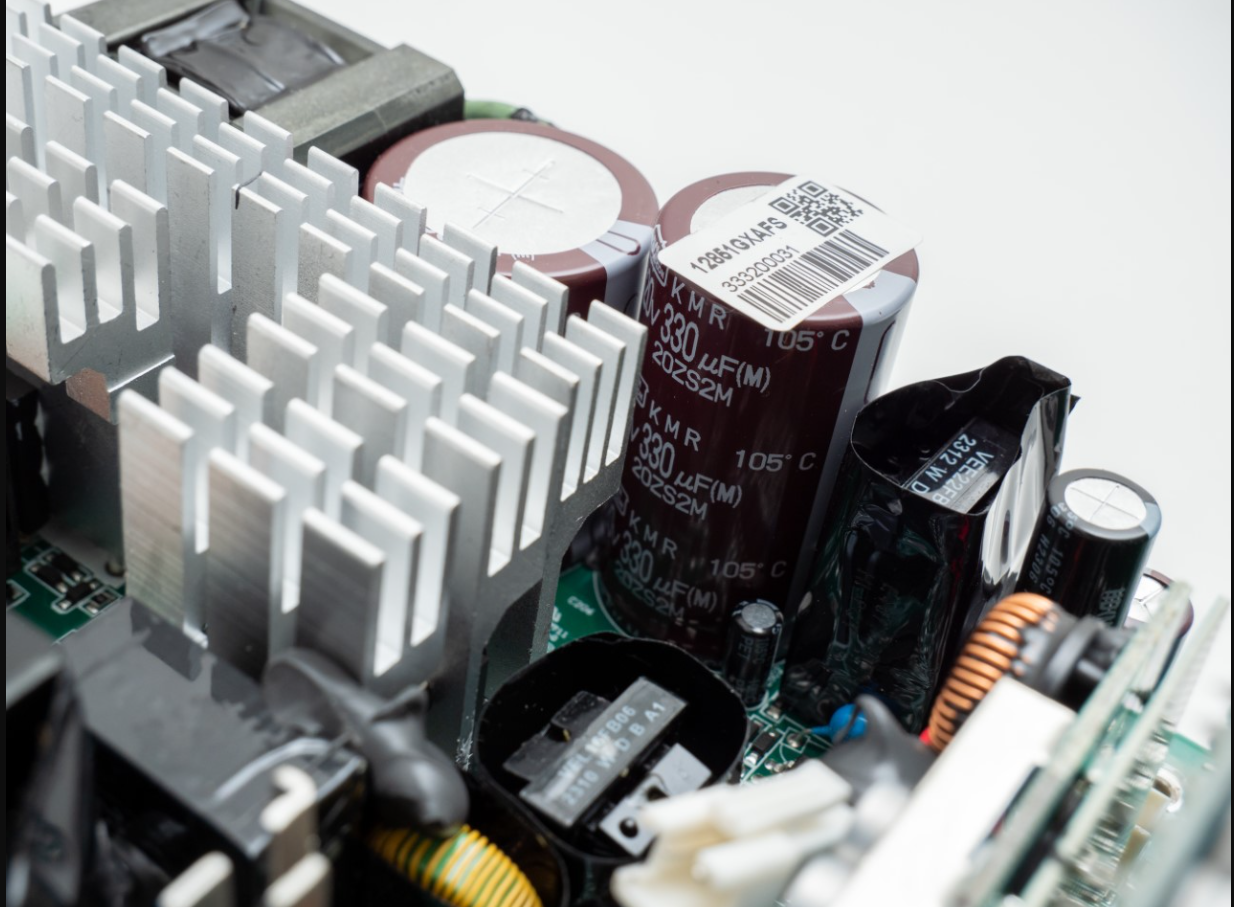

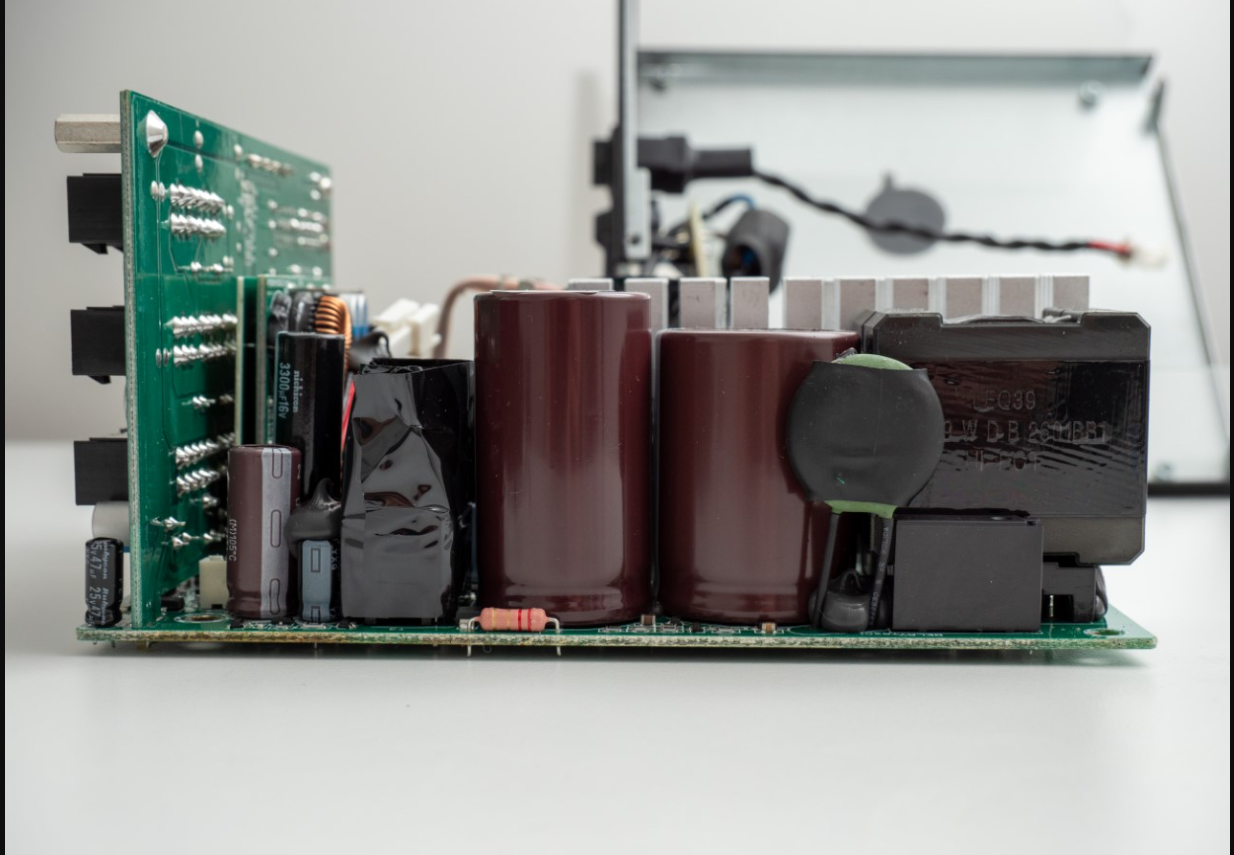

Два основных конденсатора — это два 330 мкФ / 420 В Nippon Chemi-Con KMR.
В целом Vertex GX 850 W использует смесь электролитических конденсаторов Nippon Chemi-Con, Nichicon и Rubycon.
Все, конечно, высококачественные японские поставщики. Смесь электролитических и полимерных конденсаторов используется для окончательной фильтрации на модульной дочерней плате кабельного разъема.
В целом качество сборки отличное. Вероятность свиста катушки или конденсатора сведена к минимуму за счет достаточного количества резины.
Вентилятор

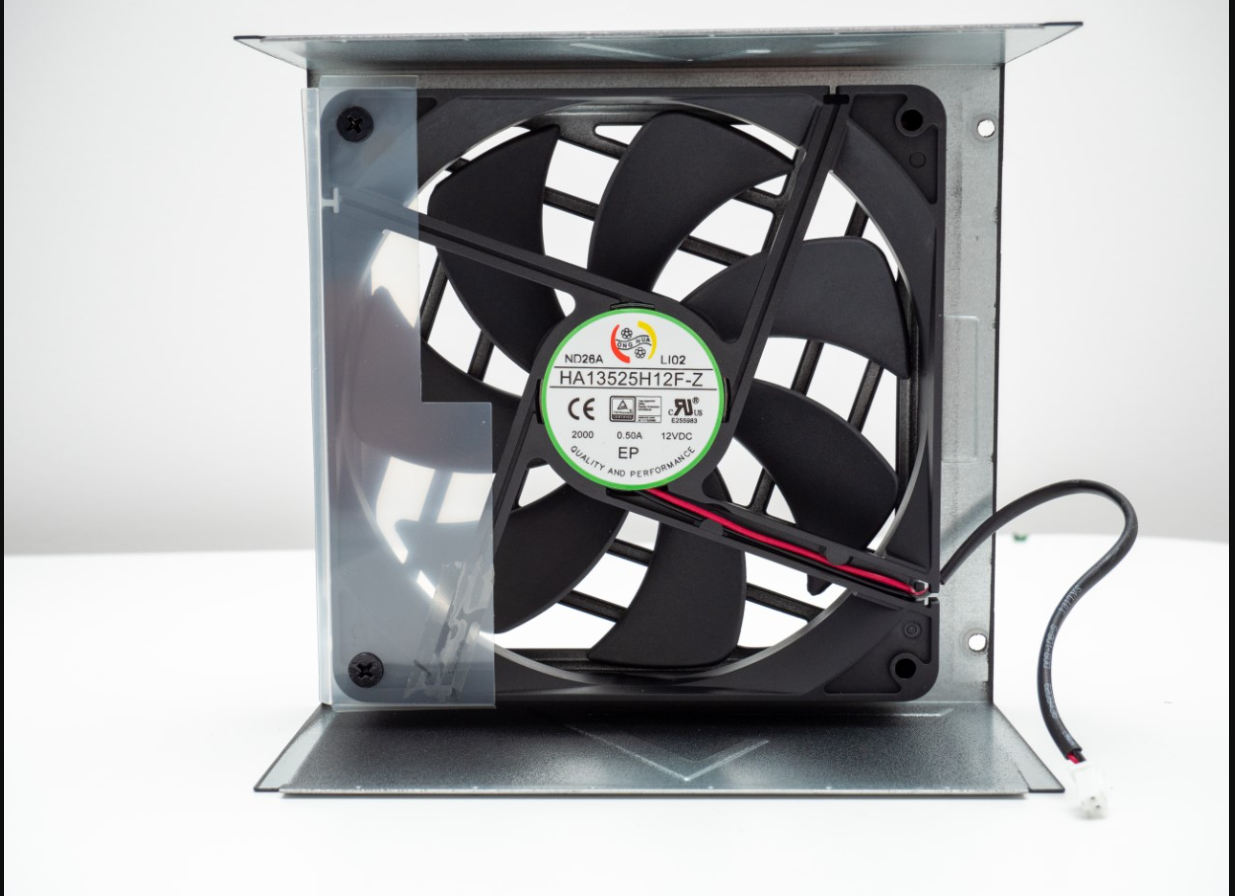

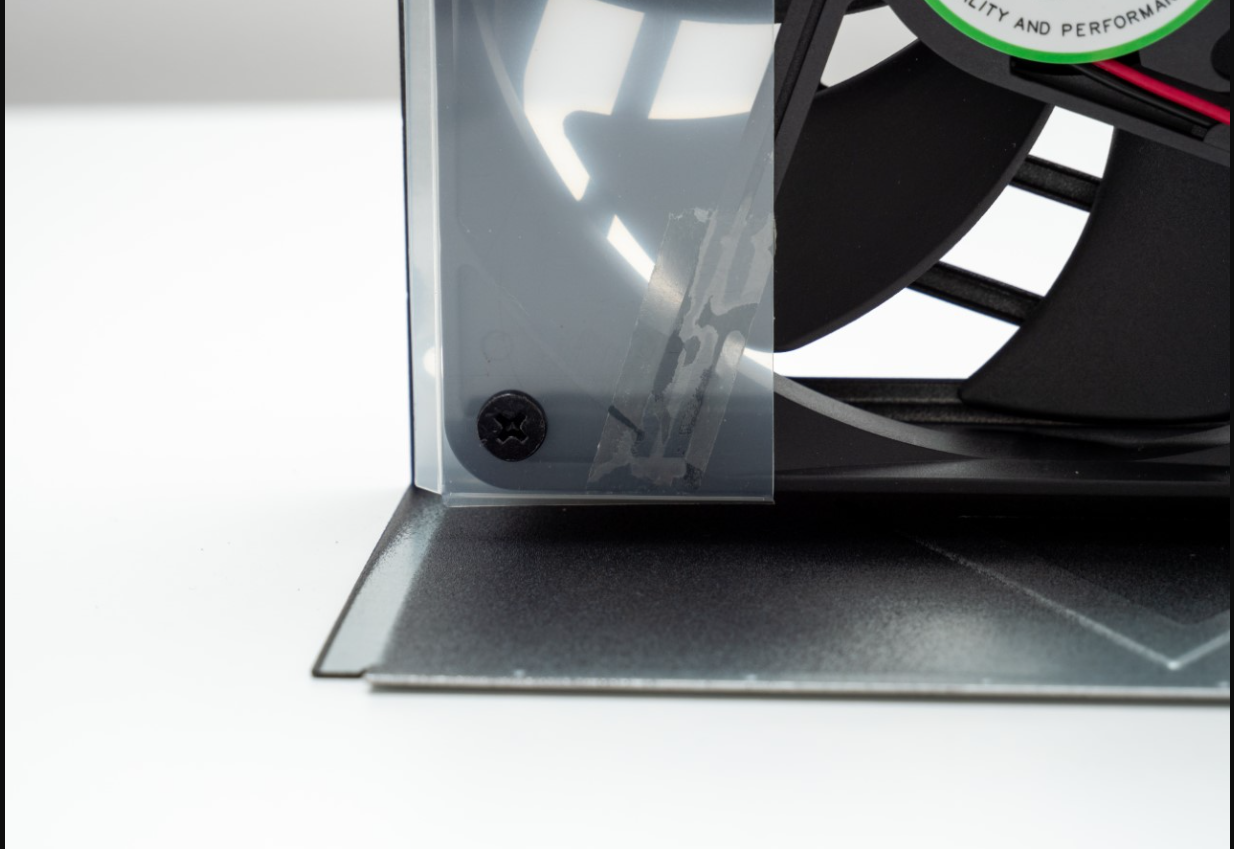

В блоке установлен 135-мм вентилятор HA13525H12F-Z FDB, который мы уже видели в Focus GX 850 W, а также в Montech Titan Pla (также произведенном Seasonic).
Оба блока показали себя очень хорошо с точки зрения выходного шума, что дает Vertex GX 850 W некоторые высокие ожидания в отношении акустических характеристик.
Нагрузочное тестирование блока питания
|
Результаты испытаний (переменный ток при 230 В) - Seasonic Vertex GX 850 Вт |
|||||||||
|
Тест |
12 V |
5 V |
3.3 V |
Мощность |
Эффективность |
Вентилятор крутится? |
Уровень шума |
Температура |
Коэффициент мощности |
|
5% |
2.84 A |
1.02 A |
1.03 A |
43.28 W |
82.35 % |
Нет |
26.8 dBA |
39.0 °C |
0.72 |
|
12.21 V |
5.060 V |
3.345 V |
52.56 W |
37.5 °C |
|||||
|
10% |
5.83 A |
1.70 A |
1.74 A |
85.49 W |
86.03 % |
Нет |
26.8 dBA |
40.7°C |
0.85 |
|
12.20 V |
5.050 V |
3.330 V |
99.37 W |
37.7 °C |
|||||
|
20% |
12.30 A |
2.56 A |
2.60 A |
171.48 W |
90.81 % |
Нет |
26.8 dBA |
40.4 °C |
0.93 |
|
12.19 V |
5.040 V |
3.322 V |
188.82 W |
38.8 °C |
|||||
|
30% |
19.06 A |
3.00 A |
2.97 A |
256.90 W |
92.50 % |
Нет |
26.8 dBA |
42.1 °C |
0.96 |
|
12.17 V |
5.032 V |
3.315 V |
277.73 W |
39.7 °C |
|||||
|
40% |
25.91 A |
3.50 A |
3.43 A |
343.96 W |
92.54 % |
722 ОБ/МИН |
28.4 dBA |
40.6 °C |
0.97 |
|
12.16 V |
5.021 V |
3.303 V |
371.71 W |
40.5 °C |
|||||
|
50% |
32.44 A |
4.38 A |
4.30 A |
430.21 W |
92.34 % |
722 ОБ/МИН |
28.4 dBA |
42.3 °C |
0.98 |
|
12.15 V |
5.005 V |
3.290 V |
465.91 W |
43.8 °C |
|||||
|
60% |
38.90 A |
5.30 A |
5.19 A |
515.68 W |
91.72 % |
805 ОБ/МИН |
29.3 dBA |
41.8 °C |
0.99 |
|
12.14 V |
4.985 V |
3.278 V |
562.26 W |
43.3 °C |
|||||
|
70% |
45.46 A |
6.20 A |
6.07 A |
601.17 W |
91.05 % |
842 ОБ/МИН |
29.5 dBA |
40.7 °C |
0.99 |
|
12.11 V |
4.973 V |
3.264 V |
660.23 W |
43.4 °C |
|||||
|
80% |
52.55 A |
6.40 A |
6.33 A |
687.70 W |
90.42 % |
930 ОБ/МИН |
30.2 dBA |
41.5 °C |
0.99 |
|
12.09 V |
4.963 V |
3.256 V |
760.53 W |
43.7 °C |
|||||
|
90% |
59.20 A |
7.22 A |
7.15 A |
773.47 W |
89.73 % |
1012 ОБ/МИН |
32.1 dBA |
42.3 °C |
0.99 |
|
12.07 V |
4.948 V |
3.245 V |
862.03 W |
43.8 °C |
|||||
|
100% |
66.12 A |
8.04 A |
7.43 A |
859.86 W |
89.04 % |
1056 ОБ/МИН |
32.4 dBA |
44.2 °C |
0.99 |
|
12.04 V |
4.937 V |
3.241 V |
965.70 W |
46.4 °C |
|||||
|
110% |
73.03 A |
8.91 A |
8.21 A |
947.45 W |
88.28 % |
1390 ОБ/МИН |
36.7 dBA |
43.3 °C |
0.99 |
Как и ожидалось, Vertex GX 850 W прошел наши тесты от 5% до 110% от своей номинальной мощности без каких-либо проблем.
Основные наблюдения из таблицы результатов выше, как всегда, касаются акустики. Вентилятор начал медленно набирать обороты, когда мы достигли 40% нагрузки, а затем имел очень плавный подъем, показав немного более крутой подъем только в самом конце тестов.
Самое главное, что на протяжении всего тестирования даже при высоких нагрузках блок был едва слышен, что подтвердило первоначальные ожидания.
Хотя эффективность блока легко соответствовала стандарту 80 Plus Gold, результаты коррекции коэффициента мощности были не такими уж хорошими при очень низких нагрузках.
Хотя это ни в коем случае не является существенным недостатком (и лучшим результатом, чем показал Focus GX), 0,72 PF при 5% нагрузке и 0,85 PF при 10% не являются впечатляющим результатом.

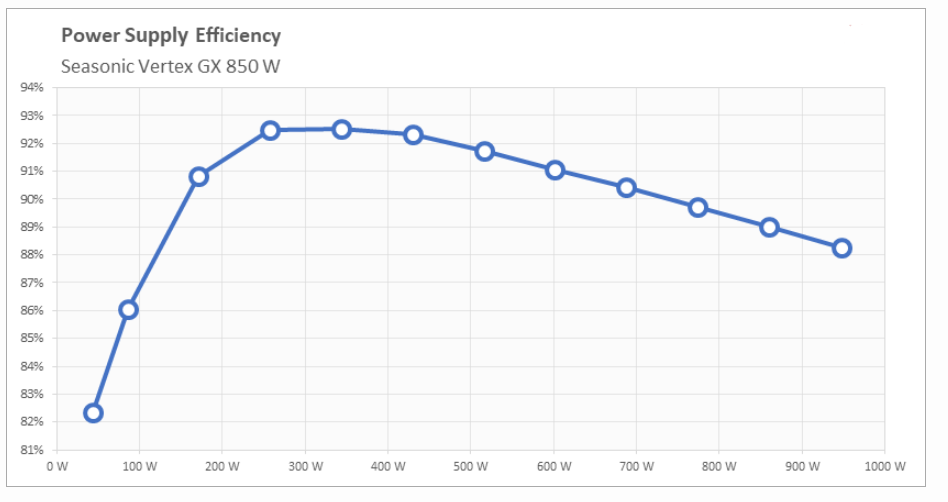

Эффективность
Эффективность блока также не была самой высокой во время первых двух тестов, но быстро наверстала и достигла 90,81 % при нагрузке 20 %.
Эффективность оставалась высокой в целом, а наивысшее значение достигло 92,54 %.
Эффективность при 20%, 50% и 100 % от его номинальной мощности легко соответствует требованиям 230 В для рейтинга 80 Plus Gold.
Падение эффективности после пика также очень линейно, без обычно наблюдаемого значительного падения при испытании на перегрузку.
Регулировка напряжения
|
Регулировка напряжения - Seasonic Vertex GX 850 Вт |
|||
|
Тест |
+12 V |
+5 V |
+3.3 V |
|
5 % |
1.75 % |
1.20 % |
1.36 % |
|
10 % |
1.67 % |
1.00 % |
0.91 % |
|
20 % |
1.58 % |
0.80 % |
0.67 % |
|
30 % |
1.42 % |
0.64 % |
0.45 % |
|
40 % |
1.33 % |
0.40 % |
0.09 % |
|
50 % |
1.25 % |
0.10 % |
-0.30 % |
|
60 % |
1.17 % |
-0.30 % |
-0.67 % |
|
70 % |
0.92 % |
-0.54 % |
-1.09 % |
|
80 % |
0.75 % |
-0.74 % |
-1.33 % |
|
90 % |
0.58 % |
-1.04 % |
-1.67 % |
|
100% |
0.33 % |
-1.26 % |
-1.79 % |
|
110 % |
0.08 % |
-1.54 % |
-2.21 % |

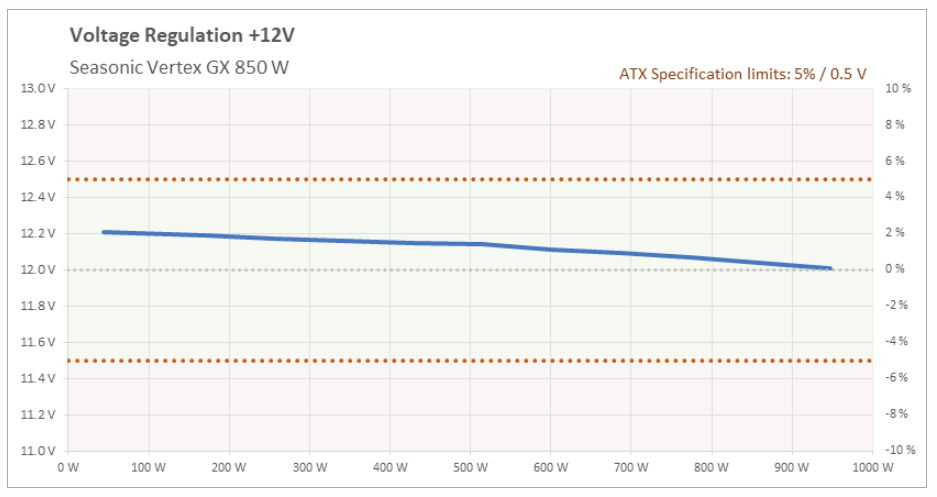

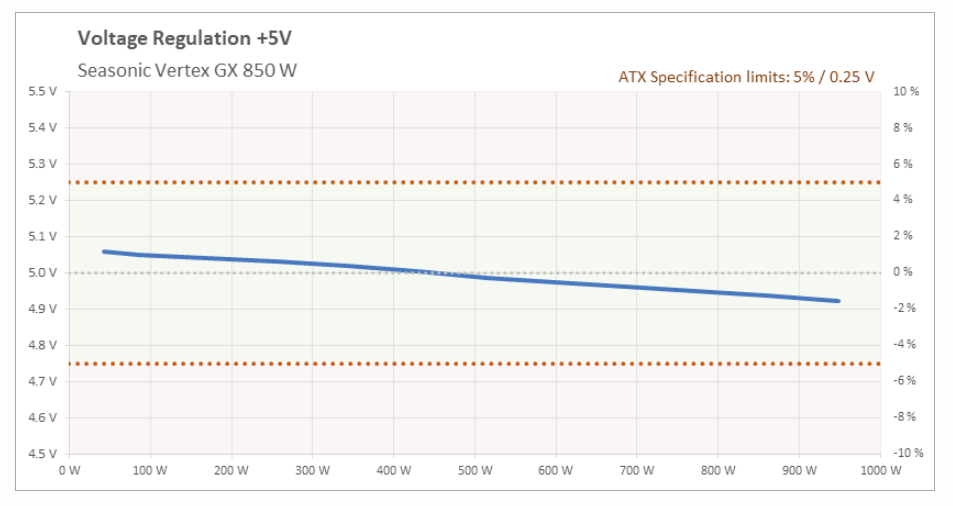

Регулировка для шины +12 V Vertex GX отличная. Обработка второстепенных шин очень хорошая.
Хотя мы определенно видели лучшие результаты для шины +3,3 V, 1,79% при 100% нагрузке — этот общий результат выше среднего в группе очень хороших блоков питания, которые мы тестировали в течение прошлого года.
Пульсации и шум
В идеале Вы хотите, чтобы постоянное напряжение, подаваемое Вашим блоком питания, было абсолютно ровной линией при просмотре через осциллограф.
Однако из-за коммутационной природы блока питания ATX и неидеального поведения всех задействованных компонентов в реальном мире мы получаем очень небольшие колебания напряжения, которые известны как пульсация и шум.
Спецификация ATX допускает пульсацию до 120 мВ для шины +12 V и 50 мВ для второстепенных шин.
|
Пульсация - Seasonic Vertex GX 850 Вт |
|||
|
Тест |
12 V |
5 V |
3.3 V |
|
5% |
14 mV |
12 mV |
12 mV |
|
10% |
14 mV |
16 mV |
12 mV |
|
20% |
16 mV |
12 mV |
14 mV |
|
30% |
16 mV |
14 mV |
16 mV |
|
40% |
18 mV |
16 mV |
18 mV |
|
50% |
24 mV |
20 mV |
14 mV |
|
60% |
26 mV |
20 mV |
16 mV |
|
70% |
28 mV |
20 mV |
16 mV |
|
80% |
30 mV |
24 mV |
18 mV |
|
90% |
32 mV |
24 mV |
20 mV |
|
100% |
34 mV |
26 mV |
22 mV |
|
110% |
36 mV |
30 mV |
24 mV |
Контроль пульсаций у Vertex GX 850 W хороший, но не отличный.

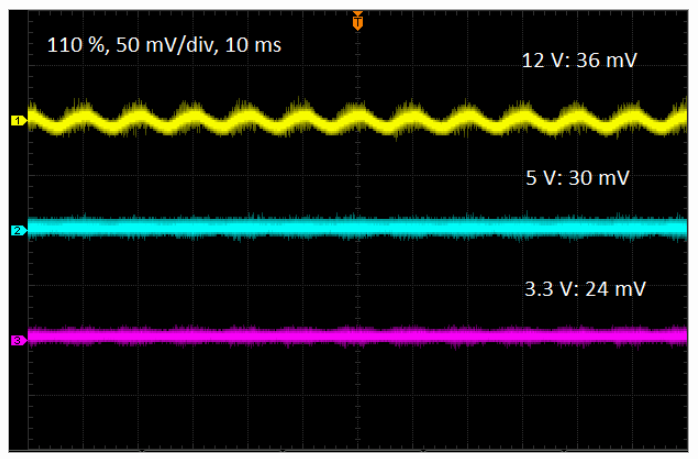

Конечно, он легко вписывается в определенные спецификации ATX. Осциллограмму теста нагрузки 110% можно увидеть ниже.
Защита от короткого замыкания
Защита от короткого замыкания является одной из самых фундаментальных и важных защит для блока питания.
Если на любой из шин обнаружено короткое замыкание, блок питания должен отключиться и предотвратить повреждение себя и других компонентов.
|
Защита от короткого замыкания |
|
|
+12 V шина |
Оперативный |
|
+5 V шина |
Оперативный |
|
+3,3 V шина |
Оперативный |
SCP работала с блоком, как и ожидалось.
Плюсы Блока Питания
- Обеспечивает и превышает номинальную выходную мощность при высокой (>40°C) температуре окружающей среды
- Легко соответствует требованиям стандарта эффективности 80 Plus Gold.
- Отличная регулировка напряжения +12 V
- Тихая работа как при низких, так и при высоких нагрузках
- Очень хорошее качество сборки
- 12-летняя гарантия
Минусы Блока Питания
- Эффективность и коэффициент мощности при очень низких нагрузках могли бы быть лучше
- Подавление пульсаций могло бы быть лучше
- Цена
